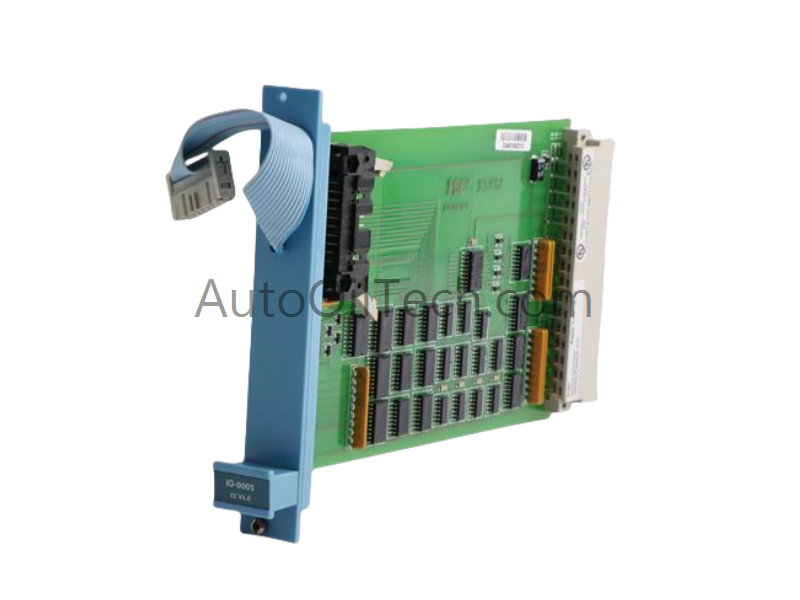

وحدة ناقل الإدخال/الإخراج Honeywell FC-IOBUS-CPIO

الوصف

تُعد وحدة Honeywell FC-IOBUS-CPIO هي الوحدة الرئيسية لحافلة الإدخال/الإخراج FC-IOBUS-CPIO، وتُستخدم لتنفيذ اتصالات حتمية عالية السرعة عبر منصات Honeywell Safety Manager. تعمل الوحدة كواجهة اتصال أساسية تربط وحدات التحكم في السلامة بالمعالجة المركزية مباشرةً بالرفوف الفرعية الموزعة للإدخال/الإخراج عن بعد والمحلية عبر شبكة حافلة إدخال/إخراج سلامة مخصصة ومتحملة للأخطاء.

المواصفات الفنية

• النموذج: FC-IOBUS-CPIO

• العلامة التجارية: Honeywell

• المنشأ: الولايات المتحدة / هولندا

• الوزن: 1.2 كجم

• الأبعاد: عامل شكل فتحة وحدة التحكم القياسية Safety Manager

• درجة حرارة التشغيل: -40 إلى 70 درجة مئوية

• جهد الإمداد: 5 فولت تيار مستمر / 24 فولت تيار مستمر سحب من اللوحة الخلفية الداخلية

• بروتوكول الواجهة: حافلة إدخال/إخراج Safety Manager مخصصة

• معدل الباود: سرعة حافلة حتمية عالية السرعة

• مؤشرات الحالة: تشخيصات LED للوحة الأمامية لحالة الاتصال والوحدة

عزل القنوات الفردية ودوائر المعالجة

تتميز هذه الوحدة بحواجز غلفانية بصرية إلكترونية مدمجة لفرض معايير عزل شاملة بين القنوات الفردية لدوائر المنطق عالية السرعة وخطوط الحافلة الخارجية. يمنع تصميم الشبكة المعزولة هذا انتشار العابر الكهربائي ويحد من ضوضاء حلقة التأريض ذات الوضع المشترك من إفساد إطارات البيانات، مما يحافظ على سلامة البيانات ويثبت توقيت معلمات بروتوكول حلقة HART 4-20 مللي أمبير المجاورة التي تعبر إطار اللوحة الخلفية المشتركة.

الأسئلة المتكررة

س: هل تدعم وحدة حافلة الإدخال/الإخراج هذه أوضاع التكوين المتكرر داخل هيكل Safety Manager؟ ج: نعم، يدعم الجهاز تكوينات 2 من 3 أو تكوينات متكررة مزدوجة، مما يتيح التبديل التلقائي بدون تأخير إلى الوحدة الثانوية في حالة تسجيل خطأ في الاتصال أو خطأ في الجهاز على وصلة الحافلة الأساسية.

س: هل يمكن توصيل أو فصل كابلات الحافلة من الوحدة أثناء تشغيل النظام؟ ج: يُسمح بالاتصال أو الفصل المباشر لمنافذ حافلة الإدخال/الإخراج فقط في ظروف غير خطرة تم التحقق منها. قد يؤدي قطع وصلة اتصال نشطة في جو قابل للانفجار إلى مخاطر تفريغ كهربائي أو إطلاق حالة فشل آمن فورية.

إرشادات التركيب الميداني

• أدخل الوحدة في الفتحة المخصصة لها داخل الرف الفرعي لوحدة التحكم المركزية للسلامة. قم بتثبيت مقابض القاذف العلوية والسفلية بالكامل لتثبيت المسامير عالية الكثافة في موصلات اللوحة الخلفية.

• قم بتأمين جميع كابلات اتصال حافلة الإدخال/الإخراج الخارجية باستخدام مسامير الإبهام الميكانيكية المدمجة لمنع الاهتزاز من التسبب في انقطاع الإشارة المتقطع أو اختلافات مقاومة التلامس.
