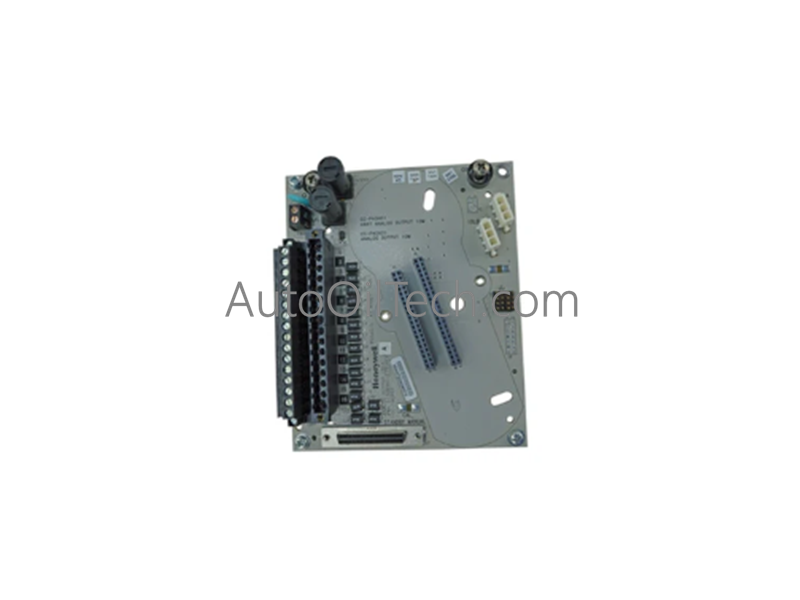

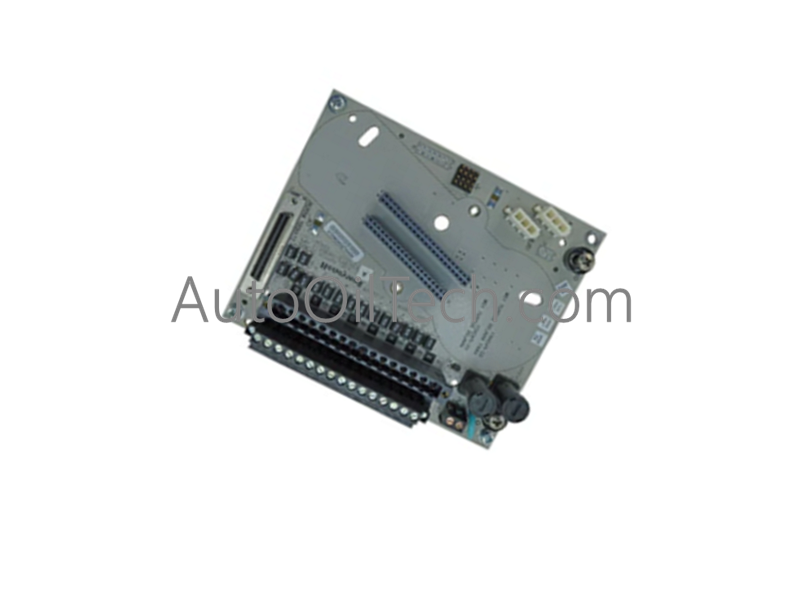

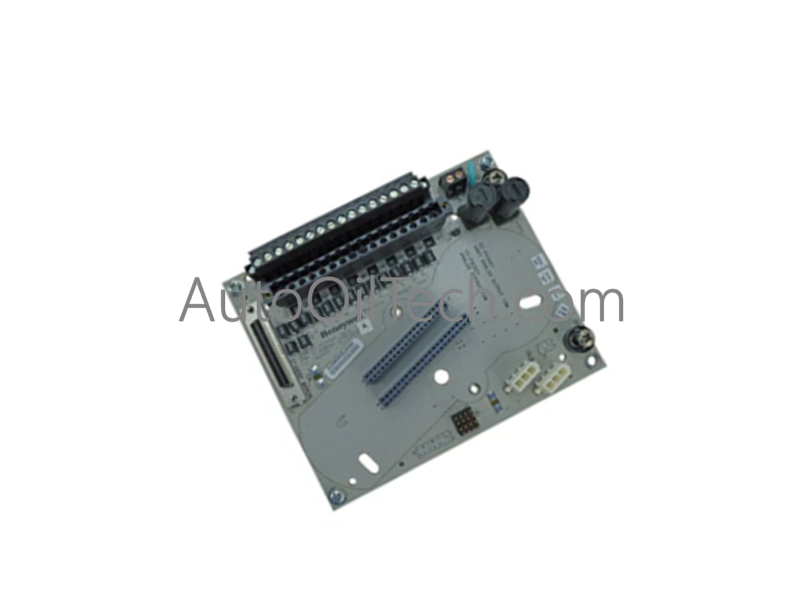

وحدة إخراج رقمي Honeywell DC-TDOB11 Series C IOTA

يعمل كمكون مخصص للأجهزة لإنهاء وتوجيه حلقات الإخراج المنفصلة ضمن شبكات تحكم Honeywell Series C وExperion PKS.

مواصفات الأجهزة

التحكم في العمليات ودمج سلامة الحلقة

يعمل DC-TDOB11 كطبقة واجهة مادية إلى منطقية، حيث يوجه إشارات التحكم عالية الكثافة من إلكترونيات اللوحة الخلفية مباشرة إلى المحركات الميدانية.

• حماية العزل بين القنوات: يتميز التصميم المادي للمحطات بمسافات زحف وتخليص محددة. يمنع هذا العزل ارتفاعات الجهد العالي والضوضاء النمطية المشتركة الناتجة عن الكابلات الميدانية من الانتشار إلى اللوحة الخلفية للمعالج الدقيق ذات الجهد المنخفض.
• إدارة إشارة 4-20 مللي أمبير والإشارات المنفصلة: مُهيكل خصيصًا لتوزيع طاقة حلقة 24 VDC مستقرة على مرحلات الحقل المساعدة والملفات اللولبية والصمامات الهوائية، مما يضمن عتبات تشغيل دقيقة.
• هندسة لوحة الدوائر غير المطلية: يشير البادئة "DC-" إلى لوحة تجميع غير مطلية. تم تصميم هذه البطاقة للتثبيت داخل غرف تحكم قياسية ذات مناخ متحكم فيه (بيئات الفئة G1) مع رطوبة نسبية منخفضة وجزيئات كيميائية محمولة جوًا قليلة.

الأسئلة المتداولة

• س: ما هو الفرق الأساسي بين DC-TDOB11 و CC-TDOB11؟
• ج: DC-TDOB11 هي لوحة دوائر غير مطلية مصممة لبيئات معتدلة ومتحكم فيها مناخيًا (ISA Class G1). تتميز CC-TDOB11 بطبقة واقية على مكوناتها وتخطيط المسارات، مما يجعلها قوية بما يكفي للعمل في الأجواء القاسية والتآكلية (ISA Class G3).
• س: هل يمكن للوحة IOTA مقاس 6 بوصات هذه دعم زوج زائد من وحدات الإخراج الرقمية؟
• ج: لا. تم تكوين DC-TDOB11 بشكل صارم كلوحة غير زائدة (Non-R)، تحتوي على مقبس بطاقة توصيل واحد فقط. تتطلب معماريات البطاقات الزائدة وحدة IOTA مقاس 12 بوصة مع مقابس بطاقة مزدوجة.
• س: ماذا يحدث للمخرجات إذا تم تبديل وحدة التحكم الرئيسية بتبديل ساخن من IOTA؟
• ج: نظرًا لأن هذا تكوين غير زائد، فإن إزالة بطاقة الإخراج الرقمية القابلة للتوصيل ستؤدي على الفور إلى قطع الطاقة عن جميع القنوات الـ 32، مما يجبر جميع الأجهزة الميدانية المتصلة على حالتها الآمنة غير المنشطة.

إرشادات التثبيت الميداني

• تركيب سكة DIN TS35: قم بتثبيت حامل IOTA مباشرة على سكة DIN TS35 القياسية. تأكد من أن كلا المشابك النهائية مثبتة بإحكام لمنع الانزلاق الأفقي على طول السكة تحت اهتزاز الخزانة.
• توجيه الإشارة والفصل: قم بتوجيه جميع خطوط المجال 24 VDC عبر قنوات كابل مخصصة. تأكد من فصلها عن بادئات المحركات AC عالية الطاقة وكابلات طاقة محرك التردد المتغير (VFD) لتجنب التداخل الحثي.
• تصنيف عزم ربط براغي الطرف: عند إنهاء أسلاك المجال، قم بتجريد العزل إلى البعد المحدد وشد براغي الضغط إلى 0.5 نيوتن متر. تعد براغي الطرف الفضفاضة السبب الرئيسي لأعطال الحلقة الميدانية المتقطعة.
