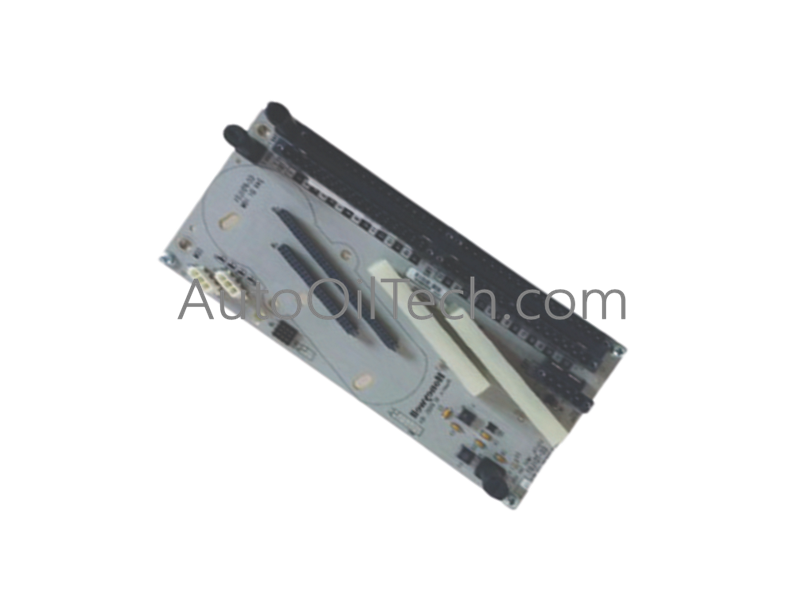

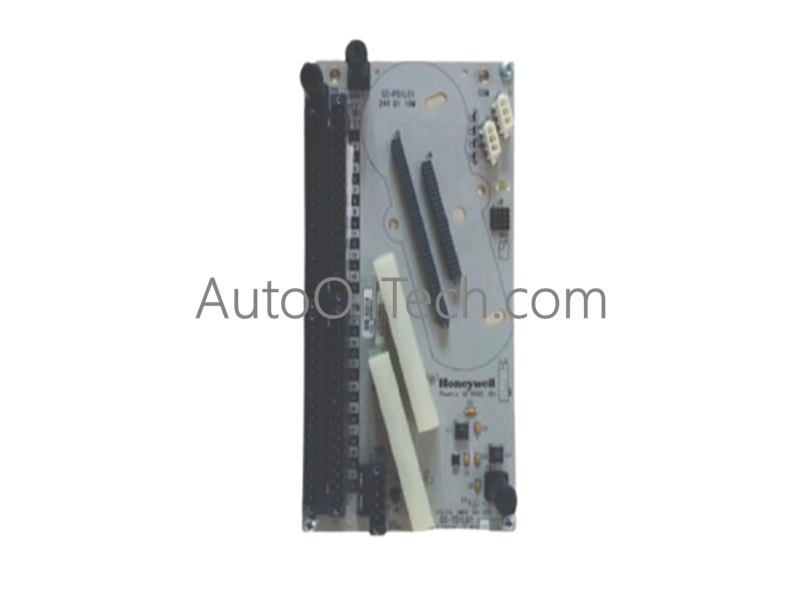

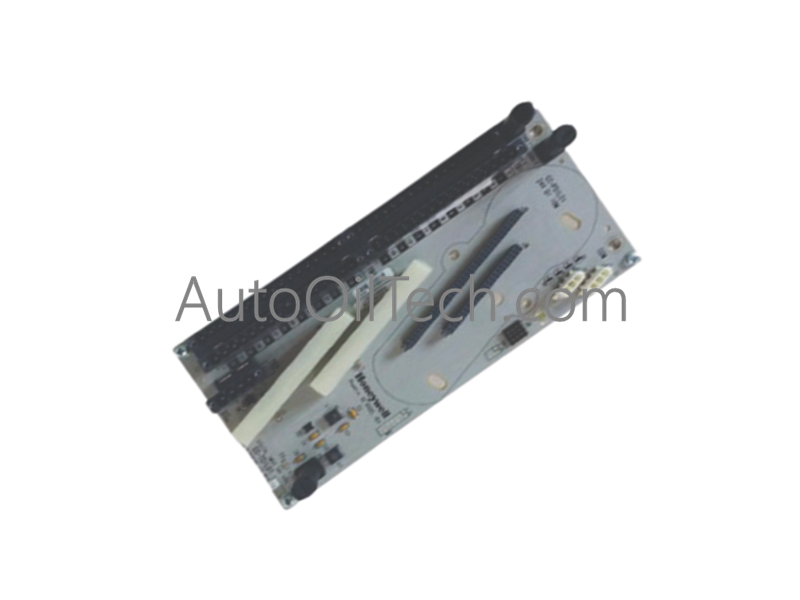

تم تكوين Honeywell DC-TAOX61 (وحدة IOTA للإخراج التناظري DC-TAOX61) لتوزيع إشارة الإخراج التناظرية عالية الكثافة في منصات التحكم Experion Series C، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. وهي تعمل بمثابة مجموعة إنهاء الإدخال والإخراج الفيزيائية (IOTA) التي تحمل مخرجات حلقة التيار التناظرية المكررة أو غير المكررة ذات 16 قناة من وحدات التحكم C300 إلى عناصر التحكم الميدانية.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
DC-TAOX61
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.85 كجم
الأبعاد
بصمة IOTA قياسية من السلسلة C
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
24 فولت تيار مستمر خارجي / يعمل بالطاقة من لوحة التوصيل الخلفية
سعة القناة
16 قناة
إخراج الإشارة
4-20 مللي أمبير إخراج تناظري
تكامل النظام
تجميع Experion Series C I/O
اتصالات الحلقة الميدانية والعزل من قناة إلى قناة
يتضمن تجميع Honeywell DC-TAOX61 معلمات عزل من قناة إلى قناة مصممة لحماية إلكترونيات نظام التحكم من أعطال التأريض الميدانية والتحولات الجهدية. تم تصميم التجميع الطرفي للتعامل مع إشارات بروتوكول حلقة HART ثنائية الاتجاه 4-20 مللي أمبير، ويمرر إشارات الاتصال الرقمي عالية التردد بشفافية إلى المشغلات الميدانية وصمامات التحكم دون إدخال توهين أو تشويه طور في حلقات التحكم التناظرية الأساسية.
الأسئلة المتداولة
س: هل يدعم DC-TAOX61 IOTA تكوينات وحدة الإخراج التناظرية المكررة؟
ج: نعم، تم تصميم مجموعة أطراف DC-TAOX61 لقبول وحدات الإخراج التناظرية المزدوجة من السلسلة C لتوفير تنفيذ حلقة ميدانية مكررة دون انقطاع الإشارة.
س: ما هي آليات الحماية المدمجة في قنوات الإخراج الفردية لـ DC-TAOX61؟
ج: يتضمن كل مسار طرفي دوائر تحديد التيار وقمع التيار الزائد العابر لحماية التجميع الأساسي من الدوائر القصيرة الميدانية العرضية أو الارتفاعات المفاجئة في الجهد.
إرشادات التثبيت الميداني
قم بتركيب تجميع DC-TAOX61 IOTA على نظام سكة DIN الرأسي داخل خزانة Experion Series C.
أحكم ربط براغي التثبيت في الجزء العلوي والسفلي من لوحة التجميع لضمان اتصال ميكانيكي قوي مع إطار الخزانة.
قم بتوصيل حزام تأريض الخزانة الأساسي بعروة التأريض الواقية المخصصة (PE) على لوحة قاعدة IOTA.
قم بتوجيه أسلاك حلقة التحكم الميدانية عبر قنوات الأسلاك، مع الحفاظ على مسافة لا تقل عن 50 مم عن كابلات التيار المتردد عالية الجهد.
