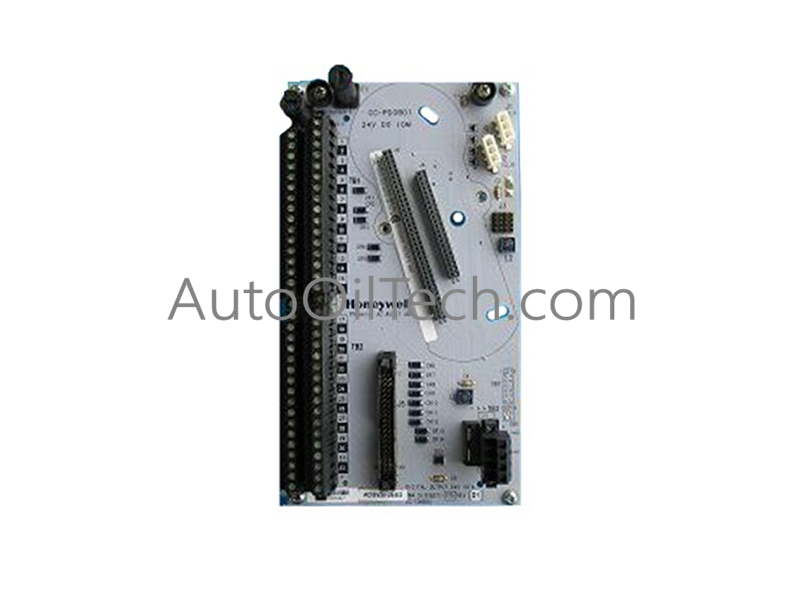

تعمل الوحدة Honeywell CC-TPIX11، والمدرجة أيضًا باسم وحدة إدخال النبض الاحتياطية CC-TPIX11، كمكون أجهزة مخصص لمعالجة النبضات عالية السرعة وقياس التردد ضمن منصات Experion Series C DCS. تتصل مباشرة بمقاييس التدفق الميدانية ومولدات التوربينات، وتقوم بتحويل سلاسل نبضات الجهد التفاضلي إلى قياس عن بعد رقمي دقيق عبر قناتين.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
CC-TPIX11
العلامة التجارية
هانيويل
المنشأ
الولايات المتحدة الأمريكية
الوزن
وزن الوحدة القياسية
الأبعاد
حجم سلسلة C القياسي
درجة حرارة التشغيل
-40 إلى 70 درجة مئوية
استهلاك الطاقة
24 فولت تيار مستمر، 200 مللي أمبير كحد أقصى
قنوات الإدخال
قناتان احتياطيتان
نطاق التردد
0 إلى 100 كيلو هرتز (فردي) / 0 إلى 10 كيلو هرتز (مزدوج)
دقة التردد
+/-0.1% من النطاق الكامل
العزل البصري
1000 فولت تيار مستمر
مواصفات الخرج
تلامس جاف، 24 فولت تيار مستمر، 0.1 أمبير كحد أقصى
عزل القناة إلى القناة وتكييف الإشارة التفاضلية
تم تكوينها بعزل بصري 1000 فولت تيار مستمر، تقوم الوحدة Honeywell CC-TPIX11 بعزل نبضات المجال الواردة عن منطق التحكم في اللوحة الخلفية للقضاء على فروق جهد الأرض عبر الأجهزة الميدانية. توفر مدخلات الجهد التفاضلية الداخلية ترشيحًا ديناميكيًا للضوضاء، مما يحافظ على تتبع دقيق من 0.5 هرتز حتى 100 كيلو هرتز في عمليات القناة الواحدة. تضمن مسارات الإشارة المدمجة للوصلة الباردة والعزل تجميع النبضات الحتمي وحسابات نقل الحراسة عبر بنية الإدخال/الإخراج Experion C.
الأسئلة المتداولة
س: كيف يحمي العزل البصري في CC-TPIX11 إلكترونيات النظام؟
ج: يفصل العزل البصري الداخلي بجهد 1000 فولت تيار مستمر دائرة إدخال المجال ذات المعاوقة العالية عن اللوحة الخلفية، مما يمنع ارتفاعات الجهد الشائعة والضوضاء عالية التردد من الدخول إلى منطق تحكم Series C.
س: ما هي قيود التردد التي تنطبق عند تشغيل CC-TPIX11 في وضع القناة المزدوجة؟
ج: في وضع القناة المزدوجة، يبلغ حد المعالجة من 0 إلى 10 كيلو هرتز لكل قناة، بينما يدعم وضع القناة الواحدة عدًا عالي السرعة أعلى يصل إلى 100 كيلو هرتز بدقة 0.1 نبضة.
إرشادات التثبيت الميداني
قم بتثبيت وحدة CC-TPIX11 على سكة DIN قياسية 35 مم مؤرضة داخل خزانة الحاوية الميدانية.
قم بتوصيل خطوط طاقة نظام 24 فولت تيار مستمر الأساسية، مع التحقق من استقرار الإمداد ضمن تحملات الجهد المحددة.
قم بإنهاء أسلاك الإشارة المزدوجة المجدولة المعزولة من مستشعرات التدفق إلى أطراف التوصيل اللولبية التفاضلية ذات المعاوقة العالية المخصصة.
قم بتأريض خط درع الكبل عند نقطة تأريض الحاوية فقط، مع ترك درع جانب المستشعر طافيًا لمنع حلقات التأريض.
قم بتأمين جميع وسائل تخفيف إجهاد الأسلاك الميدانية، مع التأكد من بقاء كابلات الإشارة مفصولة عن قنوات الطاقة عالية الجهد بمسافة لا تقل عن 50 مم.
