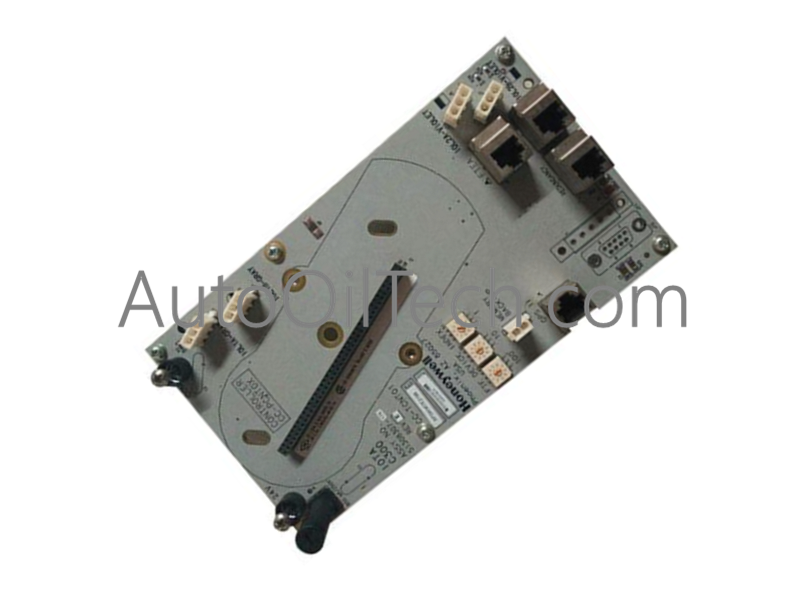

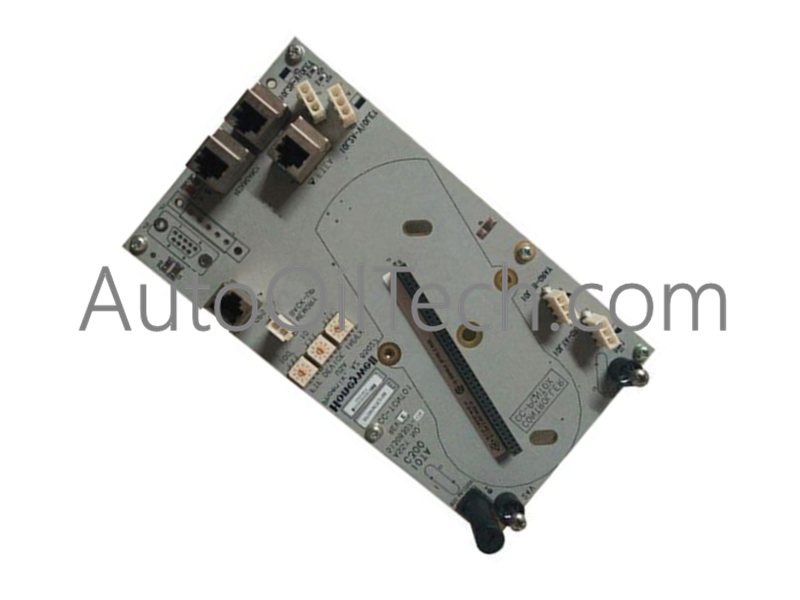

تُعد Honeywell CC-TDOD51، والمدرجة أيضًا تحت اسم CC-TDOD51 Digital Output Termination Assembly، مكونًا ماديًا مخصصًا للتبديل المنفصل عالي الكثافة وتوجيه الطاقة ضمن منصات Experion Series C DCS. توفر تنفيذًا ماديًا مباشرًا عن طريق توجيه إشارات التحكم بالإخراج الرقمي من واجهة وحدة الإدخال/الإخراج إلى المشغلات الميدانية، والملفات اللولبية، ومرحلات التعشيق.
تفكيك اللاحقة ومصفوفة النموذج
النموذج الأساسي
اللاحقة / التكوين
نوع الوحدة
الملف الوظيفي
CC-TDOD51
قياسي
مجموعة إنهاء الإدخال/الإخراج
توصيل القنوات المنفصلة بالإخراج الرقمي
CC-PDOD51
وحدة الإدخال/الإخراج المرافقة
وحدة الإخراج الرقمي
بطاقة معالجة إشارة وحدة التحكم من السلسلة C
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
CC-TDOD51
العلامة التجارية
هانيويل
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.99 رطل (0.45 كجم)
الأبعاد
حجم IOTA قياسي من السلسلة C
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
توجيه الطاقة الخلفية السلبي
نوع الإشارة
إخراج رقمي (منفصل)
تكامل النظام
شاسيه حامل Experion Series C
عزل القنوات وهندسة توجيه الطاقة
تتميز Honeywell CC-TDOD51 بحواجز عزل بين القنوات مصممة لمنع انتشار الأعطال عبر دوائر الإخراج المنفصلة. تم تحسين مجموعة الإنهاء لتوفير واجهة ميدانية موثوقة ضمن خزائن Experion Series C DCS، وتوفر قمعًا مخصصًا للترددات العابرة ومسارًا منخفض المقاومة لتوزيع الطاقة على الجانب الميداني. يقلل التصميم من التداخل بين القنوات ويحافظ على دقة الإشارة أثناء عمليات التبديل عالية التردد.
الأسئلة المتداولة
س: هل تتطلب مجموعة CC-TDOD51 وحدة إدخال/إخراج مرافقة محددة لعمليات الإخراج المنفصلة؟
ج: نعم، يتم إقران مجموعة الإنهاء CC-TDOD51 بوحدة الإخراج الرقمي المنفصلة CC-PDOD51 لمعالجة وتنفيذ إشارات التبديل للتحكم الميداني.
س: كيف يتم إنهاء الأسلاك الميدانية على CC-TDOD51 لمنع حدوث قصر كهربائي؟
ج: يتم توصيل الموصلات الميدانية عبر أطراف لولبية قياسية للضغط، مع قنوات عزل مخصصة لمنع حدوث دوائر قصيرة بين خطوط الإخراج المجاورة عالية الكثافة.
إرشادات التركيب الميداني
قم بتركيب مجموعة CC-TDOD51 على قناة حامل خزانة Experion Series C المخصصة.
قم بتأمين وصلة تأريض الحماية (PE) من إطار المجموعة إلى ناقل التأريض المركزي للمبيت باستخدام موصل منخفض المعاوقة.
رتّب أسلاك المشغلات الميدانية بدقة في قنوات الأطراف، مع التأكد من إحكام ربط الموصلات حتى 14 AWG بشكل صحيح بمسامير كتلة الأطراف.
افصل أسلاك الإشارة الميدانية المنفصلة عن كابلات التيار المتردد عالية الجهد بمسافة لا تقل عن 50 مم لتجنب اقتران الضوضاء الحثية.
قم بمحاذاة وحدة الإخراج الرقمي CC-PDOD51 المقابلة على أعمدة تثبيت المجموعة واضغط حتى تنقر أقفال التثبيت في مكانها.
