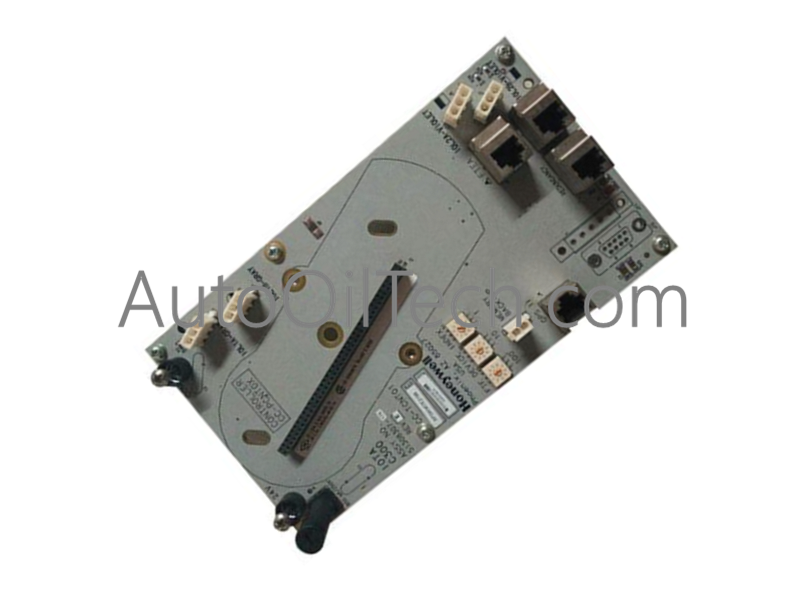

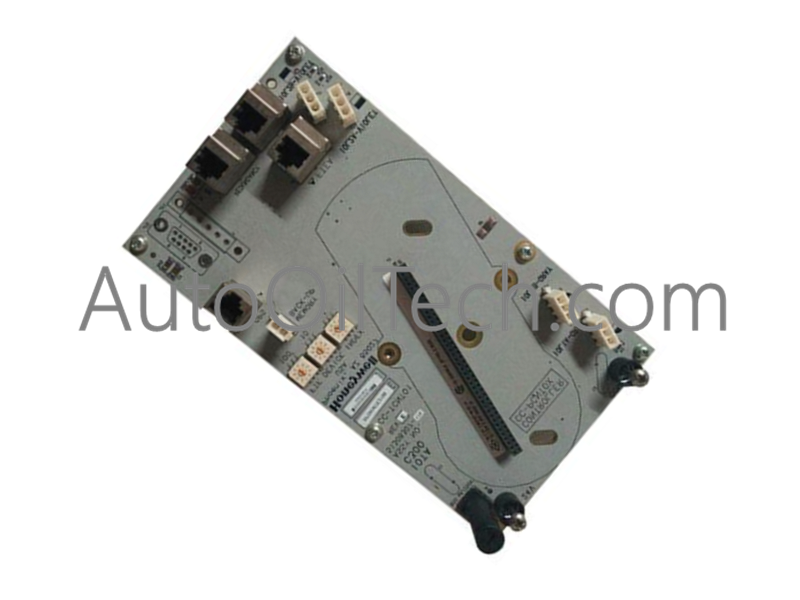

يعمل جهاز Honeywell CC-TDOB11، والمصنف أيضًا كتجميع إنهاء الإخراج الرقمي CC-TDOB11، كأحد مكونات الأجهزة المخصصة لتبديل التيار المستمر بقوة 24 فولت وتوجيه الطاقة ضمن منصات Experion Series C DCS. ويوفر تنفيذًا ماديًا مباشرًا عن طريق إنهاء توصيل قناة الإخراج الرقمي غير المتكررة عبر هيكل هيكل مدمج يبلغ 6 بوصات للتفاعل مباشرة مع المشغلات والمرحلات ودوائر مؤشرات المجال.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
CC-TDOB11
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
1.10 رطل (0.50 كجم)
الأبعاد
6 بوصات (الطول)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
توجيه طاقة لوحة التوصيل الخلفية السلبية
جهد الإشارة
24 VDC
التكرار
غير متكرر (تكوين IOTA واحد)
تكامل النظام
شاسيه حامل Experion Series C
عزل القنوات وأداء توجيه الطاقة
تم تصميم جهاز Honeywell CC-TDOB11 بمعلمات عزل قوية بين القنوات، ويحمي منطق لوحة التوصيل الخلفية الداخلية من عابرات الجهد من جانب المجال وتغيرات جهد الأرض. تتميز مسارات توزيع التيار المستمر بجهد 24 فولت بتقنية دائرة قمع عابر مدمجة، مما يخفف من ارتفاعات الارتداد الاستقرائي الناتجة عن صمامات الملف اللولبي الميدانية وملفات التعشيق. وهذا يضمن تنفيذ إشارة نظيف وتداخل كهرومغناطيسي منخفض عبر بروتوكول حلقة HART 4-20 مللي أمبير المجاورة وخطوط الاتصال الرقمي داخل حاوية DCS.
الأسئلة الشائعة
س: هل يمكن استخدام تجميع الإنهاء CC-TDOB11 في تكوين وحدة إدخال/إخراج متكررة؟
ج: لا، CC-TDOB11 هو IOTA غير متكرر (غير / R) بطول 6 بوصات مصمم خصيصًا للتفاعل مع وحدة إخراج رقمية واحدة على حامل Experion Series C.
س: ما هو الغرض الأساسي من دوائر القمع الداخلية على قنوات 24 VDC؟
ج: تمتص مسارات القمع عابرات الطاقة الاستقرائية الناتجة عن تبديل أحمال المجال، مما يمنع ارتفاعات الجهد من الانتشار مرة أخرى إلى لوحة التوصيل الخلفية لنظام التحكم.
إرشادات التركيب الميداني
قم بمحاذاة IOTA CC-TDOB11 بطول 6 بوصات على قناة تركيب DIN العمودية أو الحامل داخل غلاف الخزانة.
قم بتثبيت عروة التأريض مباشرة على قضيب التأريض الواقي الرئيسي للخزانة (PE) باستخدام حزام تأريض قصير منخفض المقاومة.
قم بتوصيل خطوط الإخراج الميداني بجهد 24 VDC بأطراف ضغط اللولب، مع الحفاظ على أطوال شرائط الأسلاك موحدة لتجنب تعرض الموصل العاري.
افصل أسلاك إشارة المجال عن قنوات الطاقة عالية الجهد، مع الحفاظ على مسافة لا تقل عن 50 مم في جميع أنحاء جذع الأسلاك.
قم بمحاذاة وحدة الإخراج الرقمية المصاحبة مع رأس مقبس القاعدة واضغط بقوة حتى تستقر المزاليج الجانبية في مكانها.
