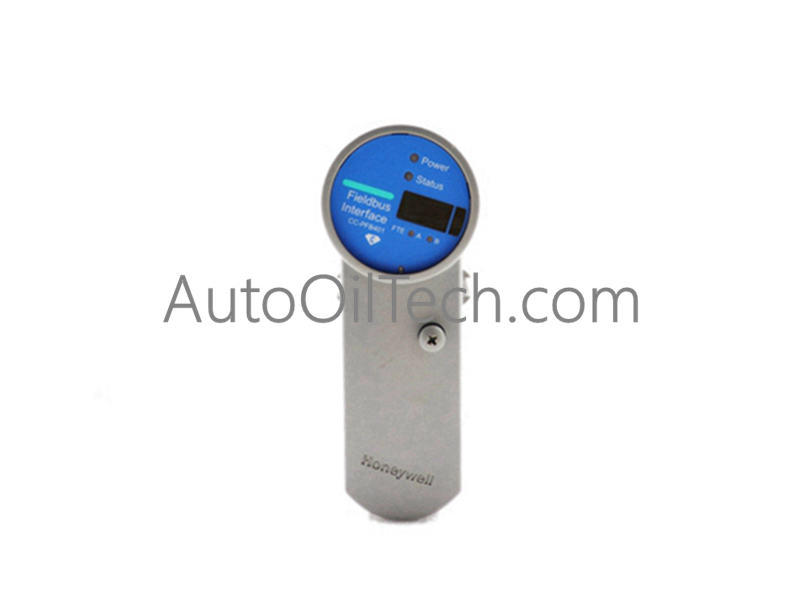

تُعد وحدة Honeywell CC-PDIS01، بمثابة وحدة الإدخال الرقمية الأساسية CC-PDIS01 المستخدمة لتنفيذ استشعار الحالة المنفصلة عبر منصات Experion Series C. تقوم بمعالجة 32 قناة من إشارات الإدخال الرقمية 24 فولت تيار مستمر، ومراقبة إغلاق الاتصال، ومفاتيح التحديد، والأجهزة القريبة لنقل بيانات الحالة الثنائية عبر اللوحة الخلفية لوحدة التحكم C300.
تفكيك اللاحقة ومصفوفة النموذج
النموذج الأساسي
نوع الوحدة
مواصفات الطلاء
كثافة القناة
CC-PDIS01
وحدة إدخال رقمية قياسية
طلاء متوافق (G3)
32 قناة (24 فولت تيار مستمر)
CC-PDIS11
وحدة إدخال رقمية عالية الكثافة
طلاء متوافق (G3)
32 قناة (24 فولت تيار مستمر)
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
CC-PDIS01
العلامة التجارية
Honeywell
الأصل
الولايات المتحدة الأمريكية
الوزن
3.0 كجم
الأبعاد
بصمة سلسلة C القياسية
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
يتم تشغيل اللوحة الخلفية / حلقة حقل 24 فولت تيار مستمر
سعة القناة
32 قناة
تصنيف الجهد
24 فولت تيار مستمر مدخل منفصل
الحماية البيئية
طلاء متوافق G3 (ANSI/ISA-71.04)
تكامل النظام
شاسيه حامل I/O من سلسلة Experion C
هندسة العزل وتكييف إشارة الحقل
تتضمن وحدة Honeywell CC-PDIS01 عزلًا جلفانيًا من قناة إلى قناة وحماية من الحقل إلى اللوحة الخلفية مصممة لمنع حقن الضوضاء في منطق التحكم. تم تصميم الوحدة للعمل ضمن بيئات حاوية كثيفة جنبًا إلى جنب مع أسلاك بروتوكول حلقة HART 4-20 مللي أمبير، وتتميز بترشيح الأجهزة على جميع القنوات المنفصلة البالغ عددها 32 قناة لإزالة تشويش ارتداد التلامس. تحافظ طبقة الحماية المتوافقة G3 على سلامة مسار الدائرة ضد الملوثات الجوية المسببة للتآكل والجزيئات المحمولة في الهواء.
الأسئلة الشائعة
س: هل يمكن إزالة أو إدخال وحدة CC-PDIS01 أثناء تشغيل شاسيه حامل Experion Series C؟
ج: نعم، تدعم الوحدة الإدخال والإزالة المباشرين (التبديل السريع) تحت طاقة اللوحة الخلفية دون إزعاج وحدات الإدخال/الإخراج التشغيلية المجاورة.
س: ما هو مستوى حماية البيئة القاسية الذي توفره مواصفات G3 PWA؟
ج: تحمي مواصفات الطلاء المتوافق G3 المكونات الداخلية ضد مستويات البيئة القاسية من الفئة G3 لـ ISA-S71.04، مما يمنع التآكل الناتج عن كبريتيد الهيدروجين وثاني أكسيد الكبريت.
إرشادات التركيب الميداني
قم بمحاذاة قنوات توجيه تجميع بطاقة CC-PDIS01 مع الفتحة المخصصة على شاسيه حامل Experion Series C.
ادفع الوحدة بقوة في مكانها حتى يتم إشراك رؤوس دبابيس اللوحة الخلفية الخلفية بالكامل وتغلق ألسنة القفل الجانبية.
تأكد من أن شاسيه حامل الإدخال/الإخراج متصل مباشرة بمسار التأريض الوقائي (PE) لخزانة التحكم الرئيسية.
افصل أسلاك إدخال الحقل المنفصل 24 فولت تيار مستمر عن دوائر توزيع التيار المتردد عالية الجهد بمسافة 50 مم على الأقل داخل قنوات الخزانة.
