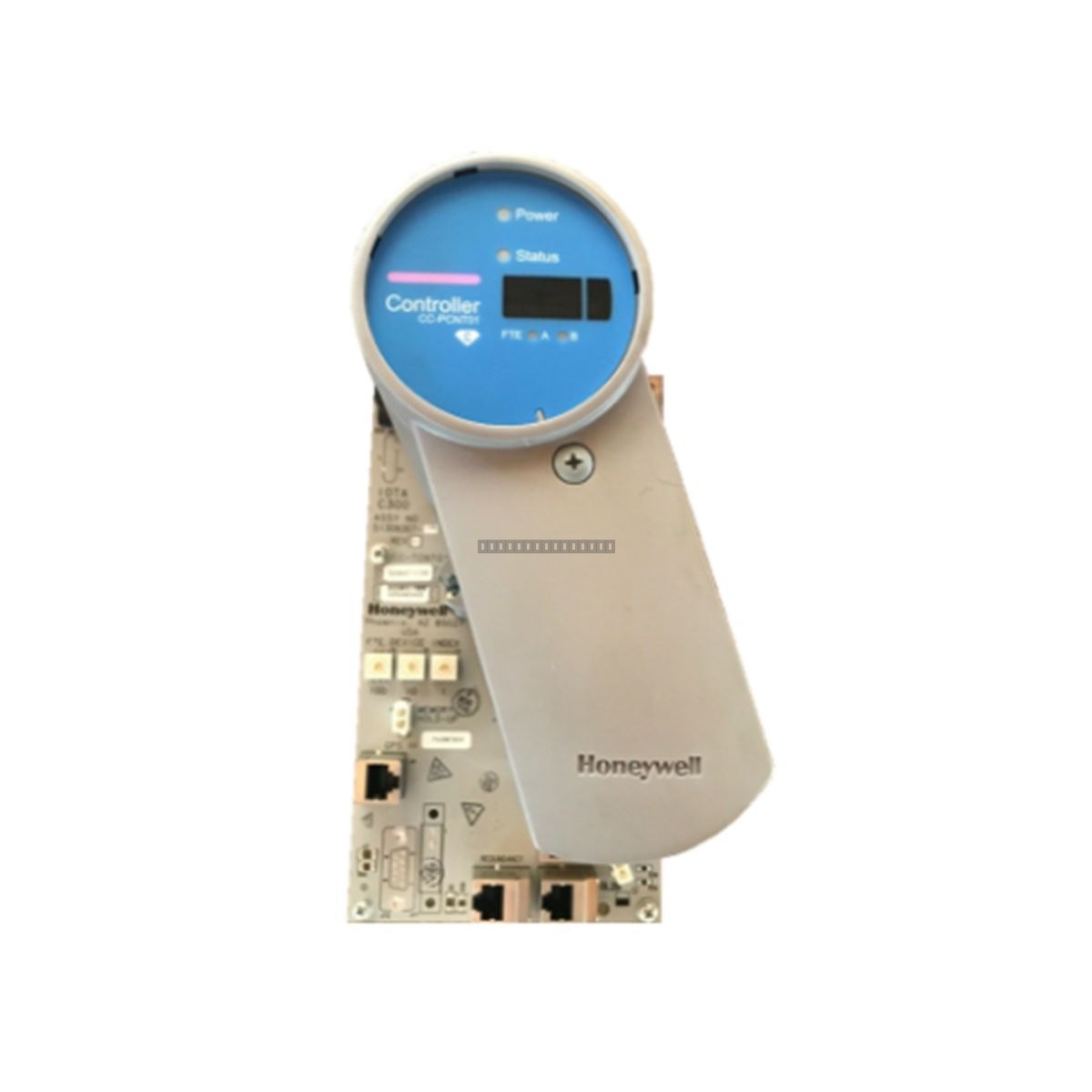

وحدة المعالجة المركزية Honeywell CC-PCNT01 هي وحدة معالج تحكم عالية الأداء مصممة لمنصة تحكم Experion PKS C300. تعمل هذه الوحدة كوحدة معالجة مركزية لأنظمة التحكم الموزعة (DCS)، حيث تدير استراتيجيات التحكم المعقدة، واتصالات الإدخال/الإخراج، وتنفيذ العمليات في الوقت الفعلي. وهي مصممة لتوفير تحكم قوي وحتمي في البيئات الصناعية الصعبة، مما يدعم التكامل السلس مع بنية وحدة التحكم Honeywell C300.
الميزات
معالجة تحكم مركزية لأنظمة Experion PKS C300.
تدعم وظائف التحكم التنظيمي والمنطقي المتقدمة.
محسّنة لتطبيقات الأتمتة الصناعية عالية التوافر.
تصميم معياري مدمج لتركيب فعال في الرفوف.
قدرات تشخيص مدمجة لمراقبة صحة النظام.
التطبيقات
تستخدم CC-PCNT01 في أتمتة العمليات على نطاق واسع في مختلف الصناعات، بما في ذلك النفط والغاز، ومعالجة المواد الكيميائية، وتوليد الطاقة، ومعالجة المياه. وهي مصممة خصيصًا للاستخدام في خزائن التحكم C300 حيث يتطلب التحكم في العمليات الموثوق وعالي السرعة.
المواصفات الفنية
طراز المنتج
CC-PCNT01
رقم قطعة الغيار
51405046-175
مصدر الطاقة
5 VDC
تصنيف الإمداد
0.311 أمبير عند 24 VDC
استهلاك الطاقة
10-15 واط
درجة حرارة التشغيل
0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)
درجة حرارة التخزين
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
الرطوبة النسبية
5% إلى 95% رطوبة نسبية، غير متكثفة
إرشادات التركيب
تأكد من إيقاف تشغيل رف التحكم قبل إدخال أو إزالة وحدة CC-PCNT01 لمنع التلف الكهربائي.
تحقق من تثبيت الوحدة بشكل صحيح في الفتحة المخصصة لحامل الإدخال/الإخراج C300.
حافظ على تهوية كافية داخل الخزانة لضمان تشغيل الوحدة ضمن نطاق درجة الحرارة المحدد من 0 إلى 60 درجة مئوية.
اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لحماية الدوائر الداخلية.
تأكد من أن جميع وصلات التأريض لرف التحكم آمنة لتقليل تداخل EMI.
الأسئلة الشائعة
هل تتوافق CC-PCNT01 مع جميع رفوف التحكم C300؟
تم تصميم CC-PCNT01 لبنية التحكم القياسية Experion PKS C300. يرجى التحقق من مراجعة نظامك المحددة وتوافق الأجهزة قبل التثبيت.
ماذا يجب أن أفعل إذا أشارت الوحدة إلى وجود خطأ؟
تحقق من مصابيح LED التشخيصية على اللوحة الأمامية واستشر وثائق نظام Experion PKS لتفسيرات رمز الخطأ المحددة. تأكد من أن مصدر الطاقة مستقر عند 24 VDC المصنف.
