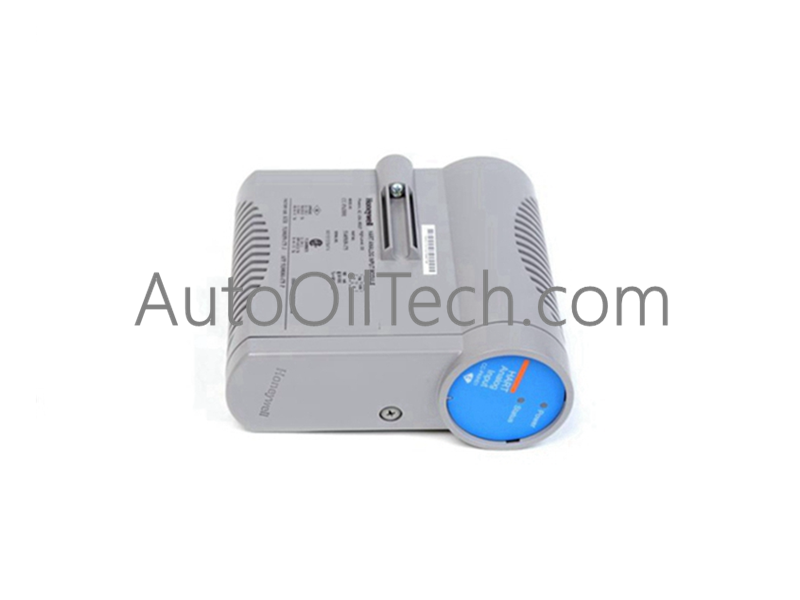

تعمل وحدة Honeywell CC-PAOX01، والمُفهرسة أيضًا باسم وحدة خرج الإشارة التناظرية HART CC-PAOX01، كمكون مادي مخصص للتحكم في التيار الحلقي 4-20 مللي أمبير ضمن منصات Honeywell Experion Series C DCS. تُنفذ أوامر التحكم الدقيقة عن طريق تشغيل المشغلات الميدانية وصمامات التحكم ومحركات السرعة المتغيرة، بينما تمرر القياس عن بعد الرقمي HART ثنائي الاتجاه.
المواصفات الفنية
المعلمة
المواصفات
النموذج
CC-PAOX01
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
3 كجم
الأبعاد
بصمة السلسلة C القياسية
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
مزود بالطاقة من ناقل اللوحة الخلفية
خرج الإشارة
خرج تناظري 4-20 مللي أمبير
دعم البروتوكول
بروتوكول HART ثنائي الاتجاه
العزل
عزل القناة إلى القناة واللوحة الخلفية
توافق النظام
شاسيه حامل Experion Series C
عزل القناة وأداء حلقة HART
تتميز وحدة Honeywell CC-PAOX01 بحواجز عزل جلفاني فردية من قناة إلى قناة مصممة لإزالة حلقات التأريض ذات الوضع المشترك ومنع الارتفاعات المفاجئة على جانب المجال من التأثير على منطق التحكم في النظام. تعمل الوحدة ضمن بيئة بروتوكول حلقة HART 4-20 مللي أمبير، وتُركب إشارات رقمية بنظام تحويل تردد المفتاح (FSK) على الحلقات الحالية، مما يتيح التكوين عن بُعد وتتبع المتغيرات الثانوية من أجهزة تحديد المواقع الذكية الميدانية دون مقاطعة إشارات التحكم في الإخراج الرئيسية.
الأسئلة الشائعة
س: هل يؤثر إزالة أو إدخال وحدة CC-PAOX01 أثناء التشغيل على البطاقات التشغيلية المجاورة على الحامل؟
ج: تدعم الوحدة الإدخال والإزالة المباشرين (التبديل السريع) على اللوحة الخلفية Experion Series C دون التسبب في انقطاع الطاقة أو انقطاع الإشارة على وحدات الإدخال/الإخراج التشغيلية المجاورة.
س: كيف تتعامل طوبولوجيا عزل القناة في CC-PAOX01 مع حلقات المجال القصيرة الدائرة؟
ج: تعمل دوائر الحماية المدمجة من الدائرة القصيرة والحمل الزائد الحراري على عزل ظروف الأعطال في الحلقات الفردية، مما يحافظ على جميع قنوات الإخراج التناظرية المتبقية عاملة بالكامل.
إرشادات التركيب الميداني
أدخل وحدة CC-PAOX01 في الفتحة المخصصة على شاسيه حامل Experion Series C حتى تتوافق موصلات اللوحة الخلفية.
ادفع الوحدة بقوة في مكانها حتى تستقر أقفال القفل الميكانيكية العلوية والسفلية.
تأكد من أن إطار الحامل متصل بأرض الحماية الرئيسية للخزانة (PE) عبر موصل تأريض منخفض الممانعة.
افصل أسلاك الإشارة الميدانية عن أسلاك توزيع الطاقة، مع الحفاظ على مسافة لا تقل عن 50 مم داخل قنوات الأسلاك.
تحقق من أن مقاومة حمل الحلقة الميدانية تظل ضمن حدود جهد الامتثال المقدر 4-20 مللي أمبير قبل وضع قنوات الإخراج في وضع التحكم التلقائي.
