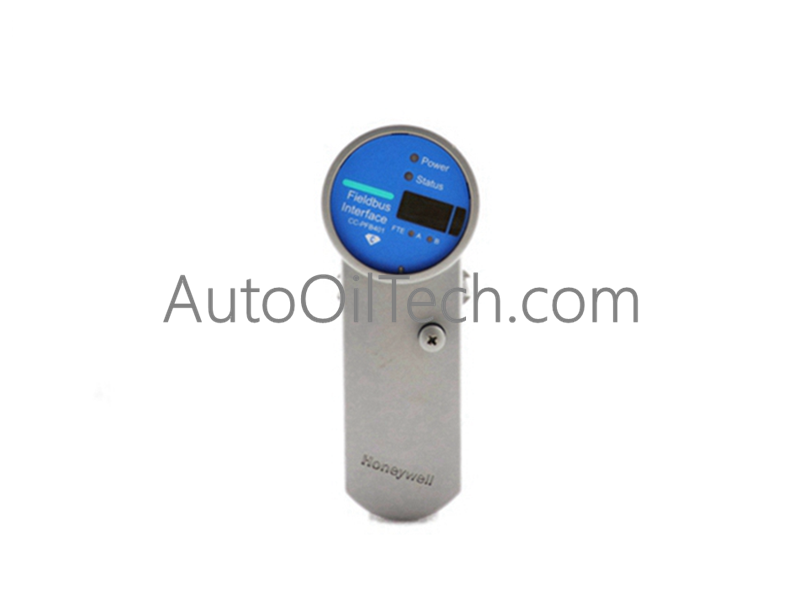

تم تكوين وحدة Honeywell CC-PAIX02 (وحدة إدخال تناظري عالية المستوى CC-PAIX02) للحصول على إشارة تناظرية عالية الكثافة في منصات Experion PKS، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعالج ما يصل إلى 16 جهدًا عالي المستوى تفاضليًا أو أحادي الطرف وإشارات تيار 4-20 مللي أمبير من أجهزة الإرسال والأدوات الميدانية، وتحول متغيرات الحلقة المادية إلى قياس عن بعد رقمي 16 بت عبر اللوحة الخلفية لوحدة التحكم.
تتضمن Honeywell CC-PAIX02 بنية عزل من قناة إلى قناة مصممة لقمع الضوضاء عالية النمط المشترك ومنع ارتفاعات الجهد من جانب الحقل من غزو ناقل اللوحة الخلفية. تدعم كل قناة إدخال دوائر تحديد التيار لمعالجة الجهد التفاضلي وحلقة التيار 4-20 مللي أمبير من الفئة 1، القسم 2، لربط الأسلاك الميدانية غير القابلة للاشتعال بدون صمامات خارجية. تعمل الفلاتر الداخلية للأجهزة على إزالة تداخل الضوضاء عالية التردد، مما يحافظ على دقة الإشارة عبر ترتيبات خزانة الإدخال/الإخراج الكثيفة جنبًا إلى جنب مع خطوط بروتوكول حلقة HART 4-20 مللي أمبير.
الأسئلة المتداولة
س: كيف تحمي بنية الإدخال التفاضلي لوحدة CC-PAIX02 سلامة الإشارة على كابلات الحقل الطويلة؟
ج: ترفض المدخلات التفاضلية الضوضاء ذات النمط المشترك واختلافات جهد الأرض بين أجهزة الإرسال الميدانية وخزانة التحكم، مما يوفر رفضًا مشتركًا للوضع (CMRR) يصل إلى 70 ديسيبل.
س: هل يمكن تبديل وحدة CC-PAIX02 ساخنًا أثناء تشغيل النظام النشط؟
ج: نعم، تدعم CC-PAIX02 الإدخال والإزالة المباشرة على هيكل حامل Experion Series C دون تعطيل الطاقة أو الاتصال على بطاقات الإدخال/الإخراج التشغيلية المجاورة.
إرشادات التثبيت الميداني
قم بمحاذاة وحدة CC-PAIX02 مع فتحة البطاقة المخصصة على هيكل حامل Experion Series C.
ثبّت الوحدة بإحكام في موصل اللوحة الخلفية حتى يتم تثبيت مزالج التثبيت العلوية والسفلية.
تأكد من توصيل عروة تأريض مجموعة إنهاء الإدخال والإخراج (IOTA) المصاحبة بناقل التأريض الواقي الرئيسي (PE) للخزانة.
مرر أسلاك إشارة جهاز الإرسال عبر ممرات العلبة، مع الحفاظ على مسافة لا تقل عن 50 مم من كابلات التيار المتردد عالية الجهد.
قم بإنهاء الأزواج الملتوية والمحمية عند أطراف كتلة المسمار IOTA، مع التأكد من تأريض دروع الكابلات عند نقطة واحدة لمنع حلقات التأريض.
