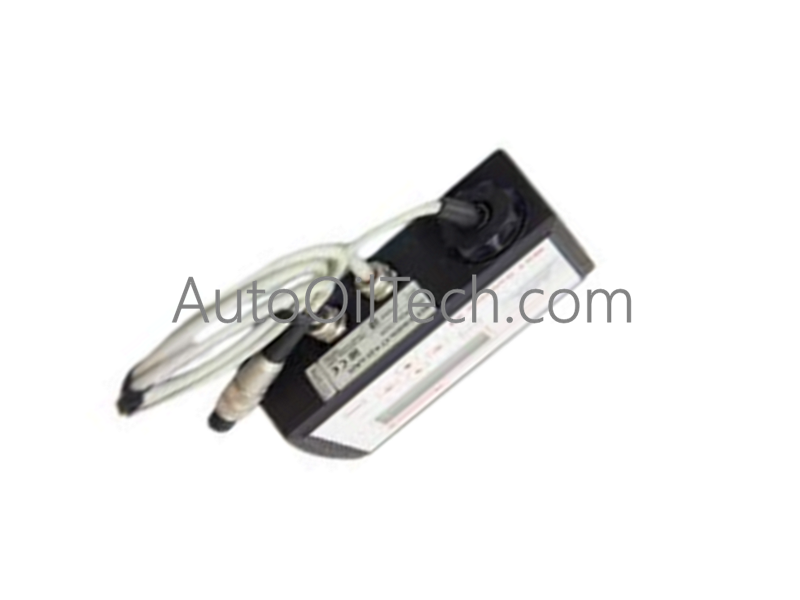

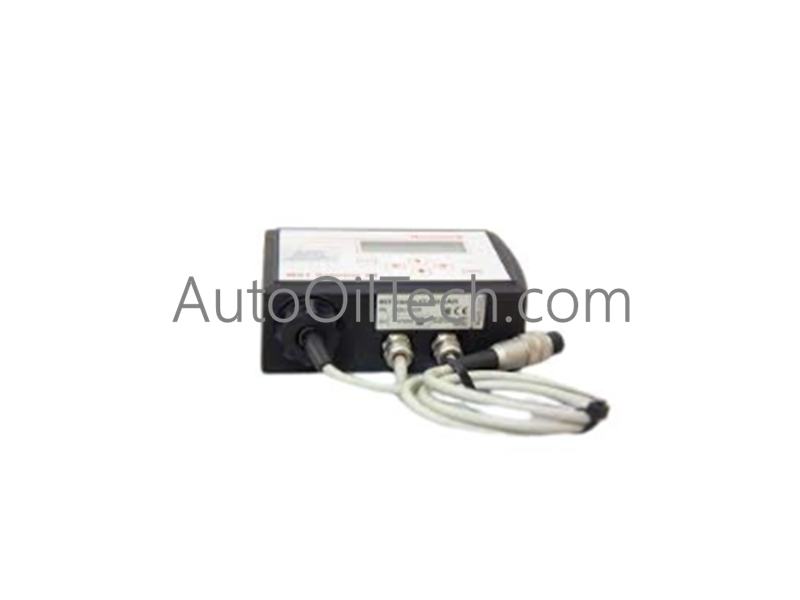

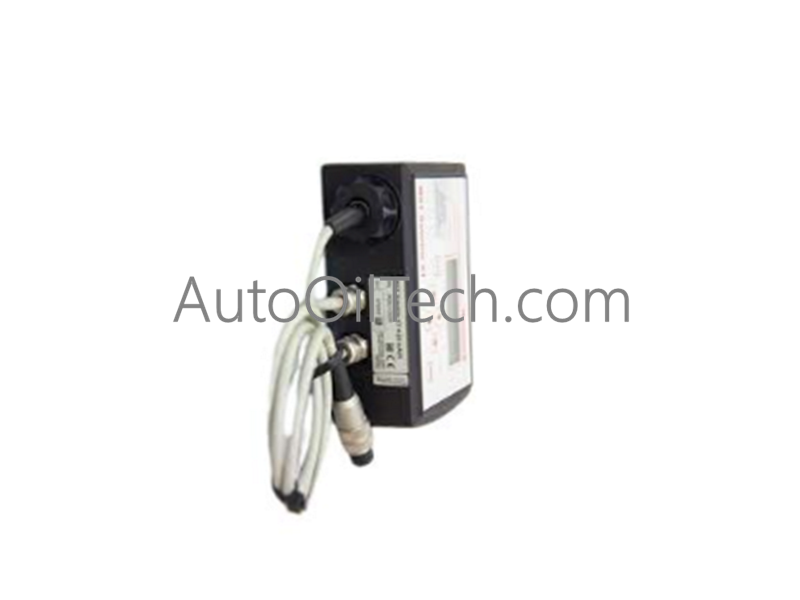

تم تكوين Honeywell 9602-0205 (كاشف الغاز 9602-0205) لمراقبة تركيز الغازات الخطرة في الشبكات الآمنة، ويوفر هذا الجهاز تنفيذًا ماديًا/كهربائيًا مباشرًا.
توضيح اللاحقة ومصفوفة النموذج
مقطع اللاحقة
تحديد المعلمة
الوصف والتكوين
9602
نوع السلسلة
جهاز إرسال مراقبة الغاز الثابت Satellite XT
0205
لاحقة التكوين
قياس عنصر مستشعر محدد وتكوين خرج تناظري
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
9602-0205
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية / مرفق تصنيع عالمي
الوزن
7.09 كجم (15.63 رطل)
الأبعاد
شكل مبيت حاوية DIN قياسي
درجة حرارة التشغيل
-20 درجة مئوية إلى +50 درجة مئوية
استهلاك الطاقة
مصدر طاقة حلقي اسمي 24 VDC
إشارة الخرج
حلقة تيار تناظرية 4-20 مللي أمبير (بدون مرحلات مدمجة)
نوع التركيب
حاوية سكة DIN أو مثبتة على الحائط
تصنيف الحماية
IP65 (مقاوم للغبار ومقاوم لرش الماء)
بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات
يقوم جهاز الإرسال بتحويل مدخلات المستشعر الكهروكيميائي الخام أو المستشعرات الكروية التحفيزية إلى حلقة تيار تناظرية قياسية 4-20 مللي أمبير تتناسب مع تركيزات الغاز المكتشفة. تحمي الدوائر العازلة بين القنوات والحواجز الغلفانية وحدات المعالجة الداخلية من تحولات الجهد الأرضي والجهود العالية العابرة عبر حلقات التحكم الصناعية. تدعم أطر عمل اتصال FOUNDATION Fieldbus و Profibus PA تبادل البيانات المتكامل، بينما يحافظ تعويض التوصيل البارد (CJC) على الاستقرار الحراري عبر واجهات العمليات دون إحداث خطأ في القياس.
الأسئلة المتداولة
س: هل تحتوي الوحدة على مرحلات تلامس جافة مدمجة لتفعيل التنبيه المحلي؟
ج: لا. يعمل هذا التكوين تحديدًا عبر حلقة تيار 4-20 مللي أمبير بدون مرحلات داخلية، مما يحول منطق تبديل التنبيه إلى أنظمة التحكم الأولية.
س: ما هو جهد مصدر طاقة الحلقة الاسمي المطلوب للتشغيل المستقر؟
ج: يتطلب جهاز الإرسال مصدر طاقة منظم 24 VDC متصلًا عبر أطراف الحلقة ذات السلكين.
س: كيف يتم إجراء معايرة المستشعر الدورية على وحدة Satellite XT؟
ج: يتم إجراء المعايرة عن طريق تطبيق خليط غاز اختبار معتمد مباشرة على رأس المستشعر مع ضبط إعدادات مقياس الجهد للصفر والمدى عبر الواجهة الداخلية.
إرشادات التركيب الميداني
قم بتركيب حاوية جهاز الإرسال عموديًا على سطح هيكلي صلب أو سكة DIN في منطقة تمثل مناطق تراكم الغاز المحتملة.
قم بإنهاء حلقة إشارة 4-20 مللي أمبير باستخدام كابل مزدوج مجدول ومحمي، مع التأكد من تأريض سلك التصريف حصريًا عند قضيب التأريض الخاص بلوحة التحكم.
احمِ مدخل المستشعر من تأثير الماء المباشر وتراكم الجسيمات باستخدام واقي مناسب مقاوم للعوامل الجوية.
تحقق من تيار خرج الحلقة ومستويات خط الأساس للغاز الصفري باستخدام مقياس متعدد معاير قبل تشغيل النظام.
