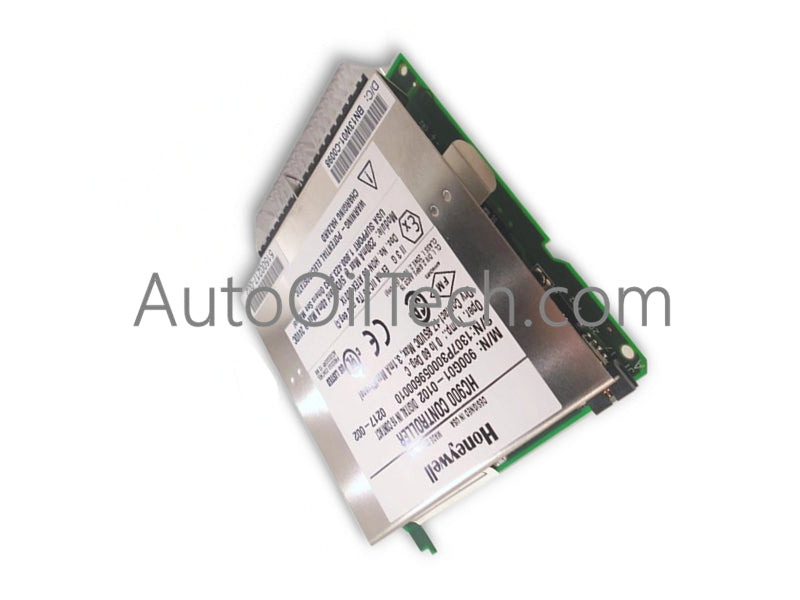

تم تكوين Honeywell 900G02-0102 (وحدة الإدخال الرقمي 900G02-0102) للحصول على إشارة منفصلة في منصات التحكم ControlEdge HC900، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يتعامل مع الكشف عن الحالة عبر 16 قناة منفصلة، ويعالج مدخلات المجال من مفاتيح الحد، وأجهزة الاستشعار التقاربية، وأزرار الضغط إلى إشارات حالة رقمية عبر ناقل اللوحة الخلفية للرف.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
900G02-0102
العلامة التجارية
هانيويل
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.90 رطل (0.41 كجم)
الأبعاد
بصمة وحدة HC900 القياسية
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
يعمل بالطاقة من ناقل اللوحة الخلفية
سعة القناة
16 قناة
نوع الإشارة
إدخال رقمي (منفصل)
توافق النظام
رف الإدخال/الإخراج ControlEdge HC900
عزل اللوحة الخلفية وهندسة حماية القناة
يتضمن Honeywell 900G02-0102 عزلًا من قناة إلى قناة وحماية حاجز اللوحة الخلفية الجلفانية المصممة لتخفيف الضوضاء الكهربائية ذات النمط المشترك ومنع عابرات جهد المجال من الدخول إلى وحدة المعالجة المركزية HC900. تم تصميم الوحدة لدقة الإشارة الموثوقة في رفوف التحكم عالية الكثافة، وتتميز بوجود دائرة تصفية RC مدمجة في كل قناة للتخلص من ارتداد التلامس الميكانيكي وحماية منطق العملية من التداخل الكهرومغناطيسي الناشئ عن أسلاك بروتوكول حلقة HART 4-20 مللي أمبير القريبة أو دوائر المحركات.
الأسئلة الشائعة
س: هل تدعم وحدة الإدخال الرقمي 900G02-0102 الإدخال والإزالة المباشرة (التبديل السريع)؟
ج: نعم، يمكن إزالة الوحدة وإدخالها في رف HC900 نشط يعمل بالطاقة دون تعطيل تنفيذ وحدة المعالجة المركزية أو معالجة الإشارة في وحدات الرف المجاورة.
س: كيف تتعامل التصفية الداخلية للقناة في 900G02-0102 مع جهات الاتصال الميدانية الصاخبة؟
ج: يتضمن كل مسار إدخال مرشحات تكامل للأجهزة تعمل على تنعيم تشويش الجهد والانتقالات الخاطئة الناتجة عن ارتداد المفتاح الميكانيكي قبل تمرير بتات الحالة إلى اللوحة الخلفية.
إرشادات التركيب الميداني
قم بمحاذاة وحدة 900G02-0102 مع قضبان توجيه فتحة الإدخال/الإخراج المستهدفة على هيكل رف HC900.
ادفع البطاقة بقوة في موصل اللوحة الخلفية للرف حتى تستقر مزلاجات القفل العلوية والسفلية في مكانها.
تأكد من أن طرف تأريض هيكل الجهاز متصل بناقل التأريض الوقائي (PE) للخزانة الرئيسية باستخدام سلك نحاسي قصير.
مرر أسلاك المجال عبر قناة الكتلة الطرفية، مع الحفاظ على مسافة لا تقل عن 50 مم من الموصلات الكهربائية ذات الجهد العالي.
أحكم ربط براغي توصيل المجال بإحكام، مع التأكد من ربط جميع أسلاك الحماية بأرضي الخزانة ذي النقطة الواحدة.
