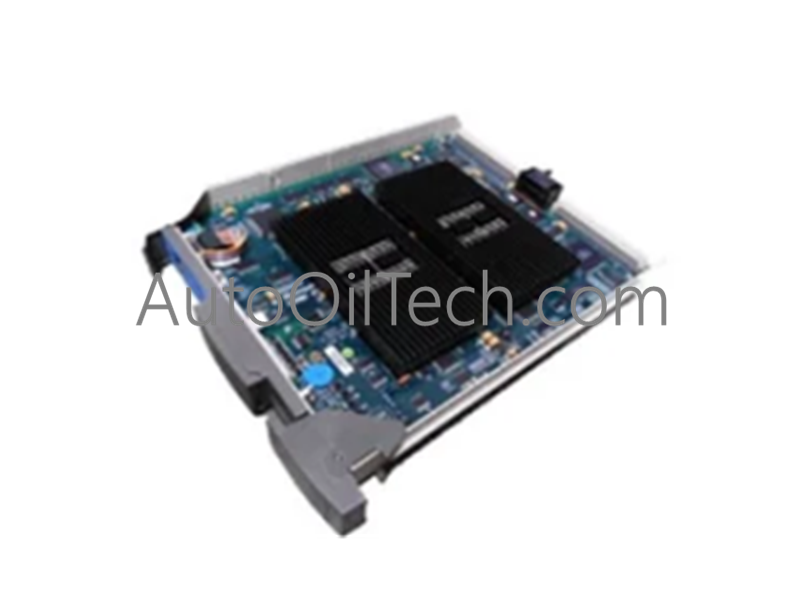

تم تكوين وحدة الإدخال الرقمية Honeywell 900C72R-0100-43 (900C72R) لمعالجة الإدخال عالي السرعة والمحصّن ضد الضوضاء في منصات نظام ControlEdge HC900، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر خطوط مستشعر المجال الرقمي واللوحات الخلفية للحامل.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
900C72R-0100-43
العلامة التجارية
Honeywell
النموذج الأساسي
900C72R
نوع الوحدة
وحدة إدخال رقمية
المنشأ
الولايات المتحدة الأمريكية
الوزن
تقريبًا 0.4 كجم
الأبعاد
137 × 38.1 × 151.7 مم
التركيب
قضيب DIN
توافق النظام
ControlEdge HC900
قنوات الإدخال
32 مدخلات رقمية معزولة
معالجة الإدخال
مراقبة رقمية عالية السرعة في الوقت الفعلي
عزل القناة إلى القناة وتكامل حلقة HART 4-20 مللي أمبير
تتضمن وحدة Honeywell 900C72R-0100-43 تقنية عزل القناة إلى القناة عالية الكثافة المصممة للحفاظ على سلامة الإشارة في البيئات التي تتسم بالضوضاء الكهربائية الكثيفة. تقوم دوائر الإدخال عالية السرعة بأخذ عينات من جميع القنوات الـ 32 باستمرار، مما يمنع توليد حلقات التأريض ويحمي إلكترونيات اللوحة الخلفية للنظام من زيادات الجهد العابرة. عند التكامل جنبًا إلى جنب مع أدوات بروتوكول حلقة HART 4-20 مللي أمبير داخل حوامل HC900، يمنع العزل البصري للإدخال التداخل وتداخل الوضع المشترك، مما يحافظ على توقيت معالجة الحلقة الحتمي ويحافظ على تحديثات حالة المنطق الدقيقة عبر وحدات التحكم المضيفة.
الأسئلة المتكررة
س: كيف يتم عزل إشارات الأسلاك الميدانية في وحدة 900C72R-0100-43؟
ج: تستخدم الوحدة دوائر عزل قناة الإدخال المخصصة لفصل إشارات المجال الرقمية الواردة عن منطق اللوحة الخلفية الداخلية، مما يمنع الضوضاء الكهربائية وحلقات التأريض.
س: ما هي طريقة التركيب المدعومة لبطاقة الإدخال الرقمية هذه؟
ج: يتم تركيب الوحدة في بنية فتحة قضيب DIN القياسية داخل حاوية حامل ControlEdge HC900.
س: هل تدعم الوحدة 900C72R-0100-43 المراقبة عالية السرعة لتغيرات حالة المجال؟
ج: نعم، تتميز الوحدة بأخذ عينات استجابة إدخال سريعة لتنفيذ اكتساب الإشارة الرقمية في الوقت الفعلي لمنطق الأتمتة الحرج للوقت.
إرشادات التركيب الميداني
فصل الطاقة: تأكد من فصل الطاقة عن جميع أسلاك حلقة المجال DC الواردة ومصادر طاقة اللوحة الخلفية للحامل قبل إدخال الوحدة أو إزالتها.
تثبيت الفتحة: قم بمحاذاة فتحات التركيب الخلفية للوحدة مع هيكل حامل قضيب DIN HC900. اضغط بقوة حتى تثبت آليات المزلاج الوحدة في مكانها.
إنهاء الكابلات وتدريعها: قم بتجريد موصلات إدخال المجال إلى الأطوال الموصى بها وقم بتوصيلها بإحكام في الكتلة الطرفية. تأكد من ربط دروع كابل الإشارة بنقطة واحدة بالأرضية الرئيسية للوحة.
الخلوص والتوجيه: افصل أسلاك الإشارة الرقمية عن خطوط طاقة التيار المتردد عالية الجهد داخل ممرات الأسلاك باللوحة لتحسين مقاومة الضوضاء ومنع التوصيل الاستقرائي.
