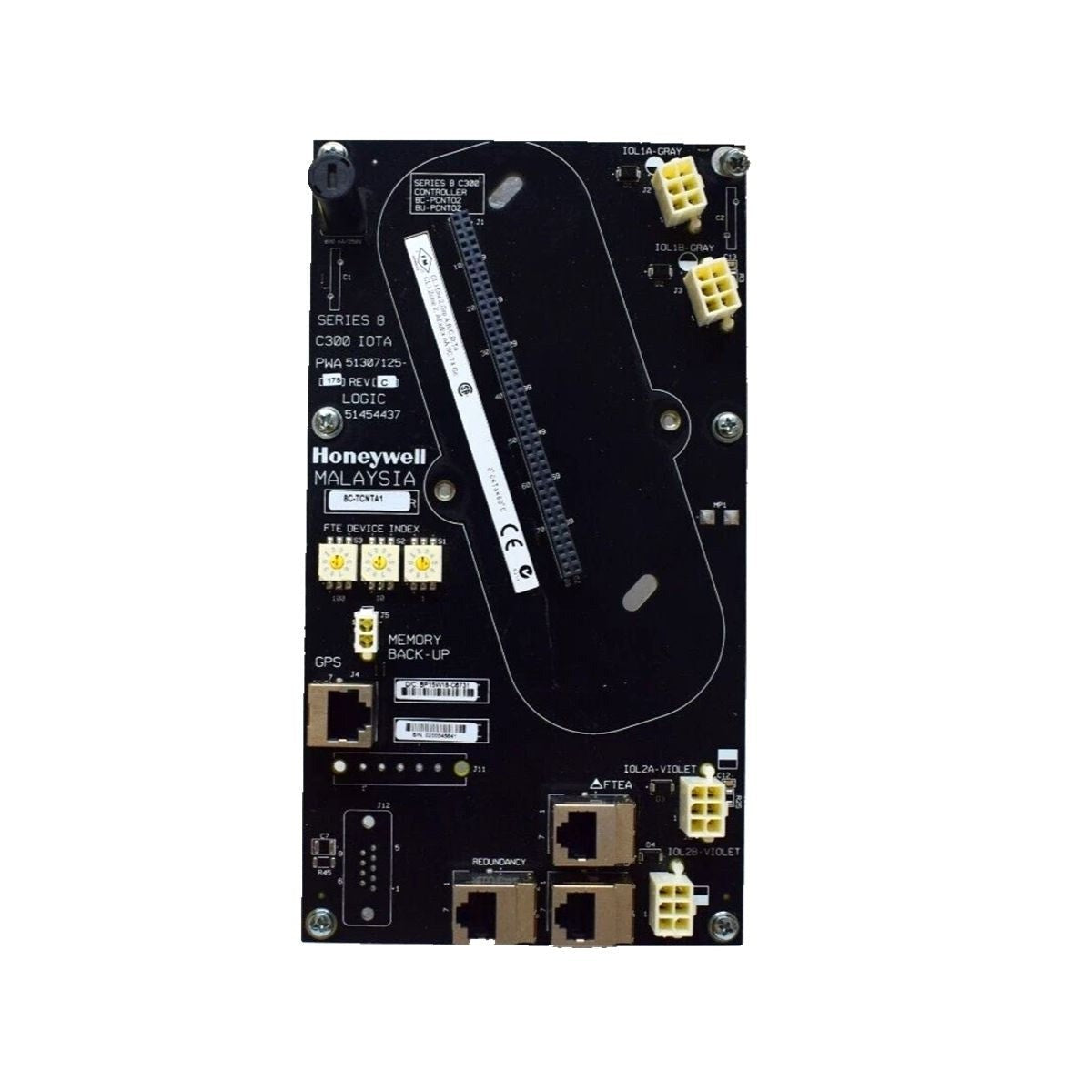

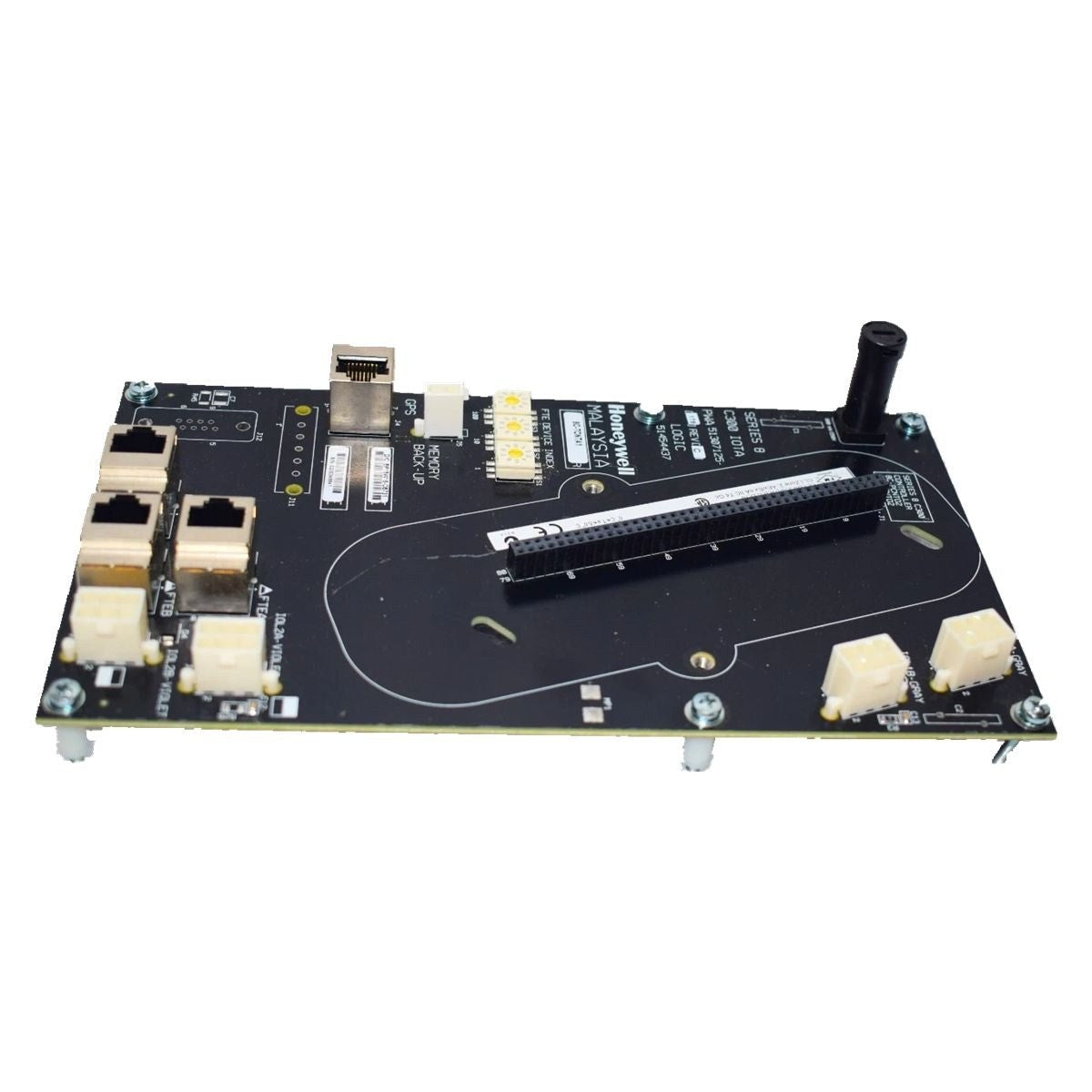

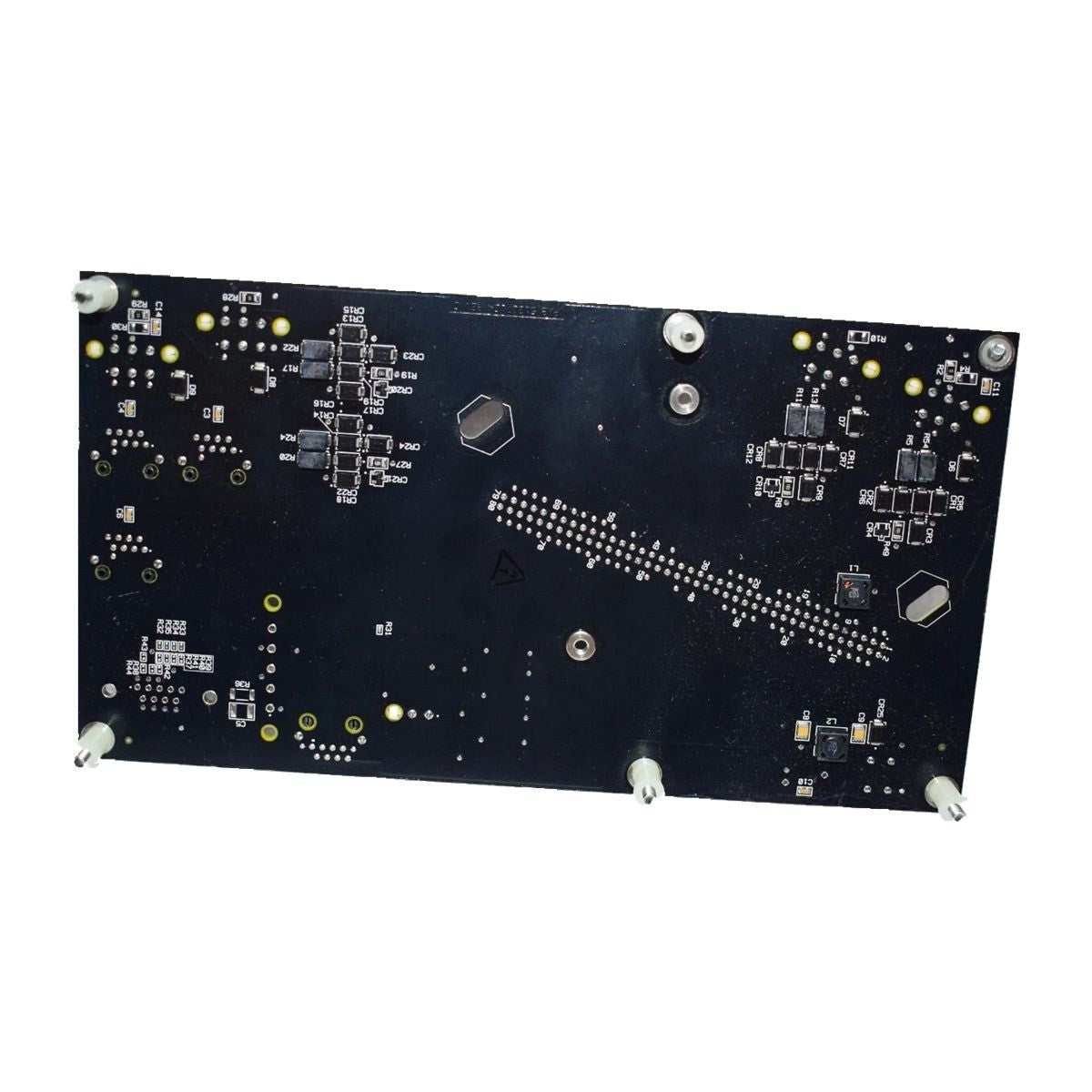

وحدة Honeywell 8U-TCNTA1 هي وحدة تجميع إنهاء الإدخال/الإخراج (IOTA) مصممة خصيصًا لهندسة وحدة التحكم C300 من السلسلة 8. يعمل هذا المكون كواجهة مادية أساسية بين أسلاك أجهزة القياس الميدانية ووحدات الإدخال/الإخراج، مما يسهل إنهاء الإشارة المنظم وتوزيع الطاقة وتكييف الإشارة. من خلال توفير نقطة اتصال نظيفة ومنظمة، تعزز الوحدة 8U-TCNTA1 كفاءة الأسلاك وتبسط الصيانة داخل أنظمة التحكم المعقدة مثل تلك الموجودة في مرافق النفط والغاز وتوليد الطاقة والمعالجة الكيميائية.
الميزات
مصممة للاندماج السلس مع منصات وحدة التحكم Honeywell Series 8 C300.
تدعم تكوينات الأسلاك عالية الكثافة لتحسين مساحة الخزانة.
تسهل إدارة الكابلات المنظمة، مما يقلل من أخطاء التثبيت ووقت استكشاف الأخطاء وإصلاحها.
تصميم غير مطلي مناسب للبيئات الصناعية القياسية.
خيارات تثبيت مرنة بما في ذلك سكة DIN القياسية أو التثبيت على اللوحة.
التطبيقات
تُستخدم الوحدة 8U-TCNTA1 في بيئات أتمتة العمليات الحيوية حيث يلزم نقل إشارة موثوق. يتم نشرها بشكل شائع في أنظمة التحكم الموزعة (DCS) لربط الأجهزة الميدانية بوحدة التحكم C300، مما يضمن التشغيل المستقر في الصناعات ذات العمليات المستمرة.
المواصفات الفنية
النموذج
8U-TCNTA1
السلسلة
السلسلة 8
النوع
وحدة تجميع إنهاء الإدخال/الإخراج (IOTA)
توافق وحدة التحكم
C300
جهد الإدخال
24 VDC
استهلاك الطاقة
10 واط (نموذجي)
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
الرطوبة
0 إلى 95 بالمائة (غير مكثفة)
التثبيت
سكة DIN أو تثبيت على اللوحة
إرشادات التثبيت
تأكد من إيقاف تشغيل نظام التحكم قبل تثبيت أو إزالة وحدة IOTA أو وحدات الإدخال/الإخراج المرتبطة بها.
قم بتركيب الوحدة بإحكام على سكة DIN قياسية أو عبر نقاط التثبيت على اللوحة كما هو محدد في تخطيط خزانة النظام.
حافظ على ممارسات التأريض الصحيحة لتقليل التداخل الكهرومغناطيسي (EMI) وضمان سلامة الإشارة.
تحقق من أن جميع توصيلات الأسلاك الميدانية مشدودة بالعزم المحدد لمنع فقدان الإشارة المتقطع.
تأكد من التهوية الكافية داخل الخزانة للحفاظ على درجة حرارة التشغيل ضمن نطاق -20 إلى 70 درجة مئوية.
تعمل الوحدة 8U-TCNTA1 كواجهة إنهاء تربط الأسلاك الميدانية بوحدات الإدخال/الإخراج من السلسلة 8، مما يسمح بتوجيه الإشارة الفعال وتوزيع الطاقة داخل نظام التحكم C300.
هل هذا النموذج مطلي بطبقة واقية؟
لا، الوحدة 8U-TCNTA1 هي نسخة غير مطلية مخصصة للاستخدام في البيئات الصناعية القياسية حيث لا يلزم وجود طلاء متخصص.
هل يمكن استخدام هذه الوحدة IOTA مع وحدات تحكم غير تابعة لشركة Honeywell؟
لا، تم تصميم هذه الوحدة خصيصًا لهندسة Honeywell Series 8 وهي مخصصة للاستخدام مع منصات وحدة التحكم C300.
