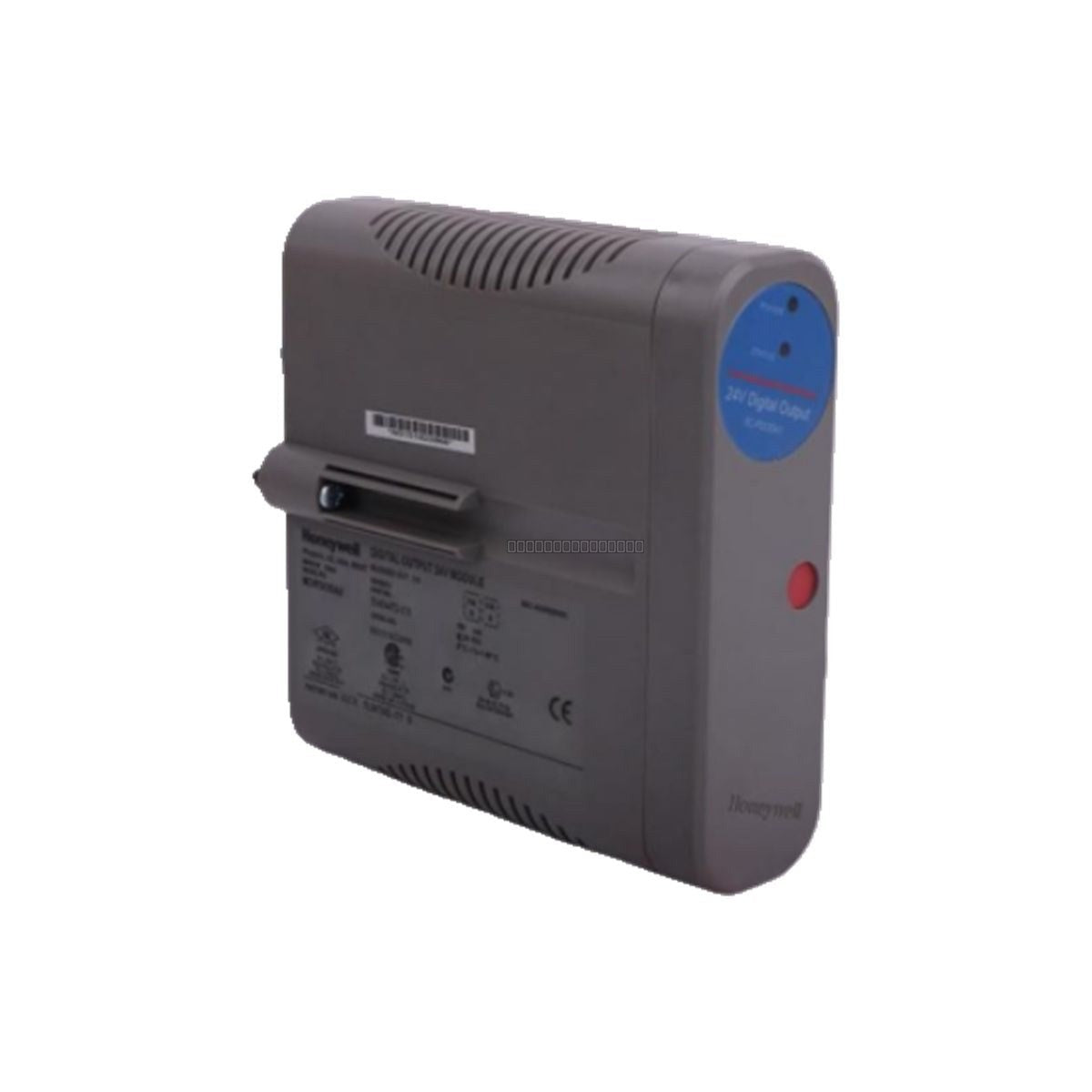

وحدة Honeywell 8U-PDODA1 هي وحدة إخراج رقمية عالية الكثافة ذات 32 قناة، مصممة لأنظمة الأتمتة الصناعية والتحكم الموزع. صُممت هذه الوحدة من أجل الموثوقية في البيئات الصعبة مثل محطات الطاقة ومصافي النفط والتصنيع على نطاق واسع، وتوفر تحكمًا منفصلاً قويًا للمشغلات والمرحلات والملفات اللولبية. يضمن تصميمها المعزول حقليًا فصلًا كهربائيًا حاسمًا بين النظام وأسلاك الحقل، مما يقلل من مخاطر انتشار الأعطال ويعزز السلامة التشغيلية الشاملة.
الميزات
واجهة إخراج رقمية من نوع المصدر ذات 32 قناة.
تصميم معزول حقليًا لتعزيز السلامة الكهربائية.
يدعم التبديل السريع (الإزالة والإدخال أثناء التشغيل) لتقليل وقت التوقف للصيانة.
حماية متكاملة من الدوائر القصيرة عبر الصمامات المتسلسلة (صمام واحد لكل ثماني قنوات).
أداء تبديل حتمي مع أوقات تشغيل/إيقاف تصل إلى 10 مللي ثانية.
عزل غلفاني يبلغ 1000 فولت تيار متردد RMS بين النظام وطاقة الحقل.
التطبيقات
هذه الوحدة مناسبة لمهام أتمتة العمليات الحيوية، بما في ذلك:
التحكم المنفصل في مشغلات وصمامات الحقل.
واجهة للتحكم في المرحلات في مرافق توليد الطاقة.
إدارة المخرجات عالية الكثافة في أنظمة التحكم بالمصافي.
تكوينات التحكم المتكررة التي تتطلب تبديلًا بدون فجوة.
المواصفات الفنية
النموذج
8U-PDODA1
قنوات الإخراج
32 (نوع المصدر)
الجهد الاسمي
24 فولت تيار مستمر
الحد الأقصى لجهد الحمل
30 فولت تيار مستمر
الحد الأقصى لتيار الحمل
100 مللي أمبير لكل قناة
استهلاك الطاقة
105 مللي أمبير عند 24 فولت تيار مستمر
العزل
1000 فولت تيار متردد RMS (النظام إلى الحقل)
الحماية
4 صمامات (1 لكل 8 قنوات)
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
إرشادات التركيب
تأكد من إيقاف تشغيل النظام قبل التركيب أو الإزالة، ما لم تكن بيئة النظام المحددة تدعم صراحة إجراءات التبديل السريع.
حافظ على ممارسات التأريض الصحيحة لضمان سلامة العزل الميداني.
قم بتوجيه أسلاك الحقل بعيدًا عن مصادر EMI العالية لمنع تداخل الإشارة.
تأكد من التهوية الكافية في الخزانة للحفاظ على درجات حرارة التشغيل ضمن نطاق 0 إلى 60 درجة مئوية.
استخدم كابلات محمية مناسبة لتوصيلات الحقل لتقليل قابلية الضوضاء.
الأسئلة الشائعة
هل هذه الوحدة متوافقة مع الأنظمة المتكررة؟
نعم، تم تصميم 8U-PDODA1 لدعم سلوك التبديل بدون فجوة، مما يجعلها مناسبة لتكوينات التحكم المتكررة التي تتطلب انتقالات حالة الإخراج دون انقطاع.
ما هي آلية الحماية للمخرجات؟
تتميز الوحدة بحماية من الدوائر القصيرة التي يتم تنفيذها عبر صمامات متسلسلة. هناك أربعة صمامات إجمالاً، وكل صمام يحمي مجموعة من ثماني قنوات.
