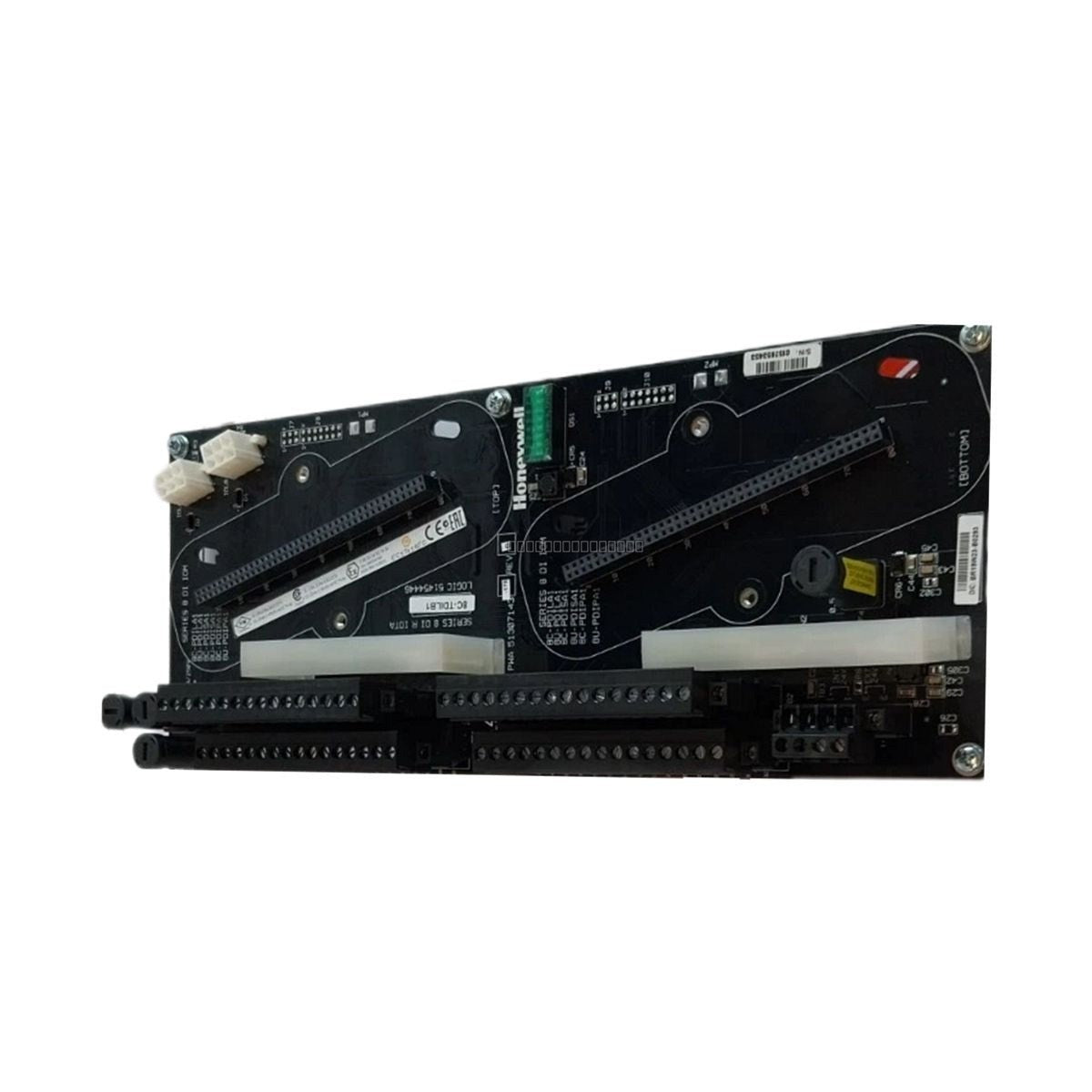

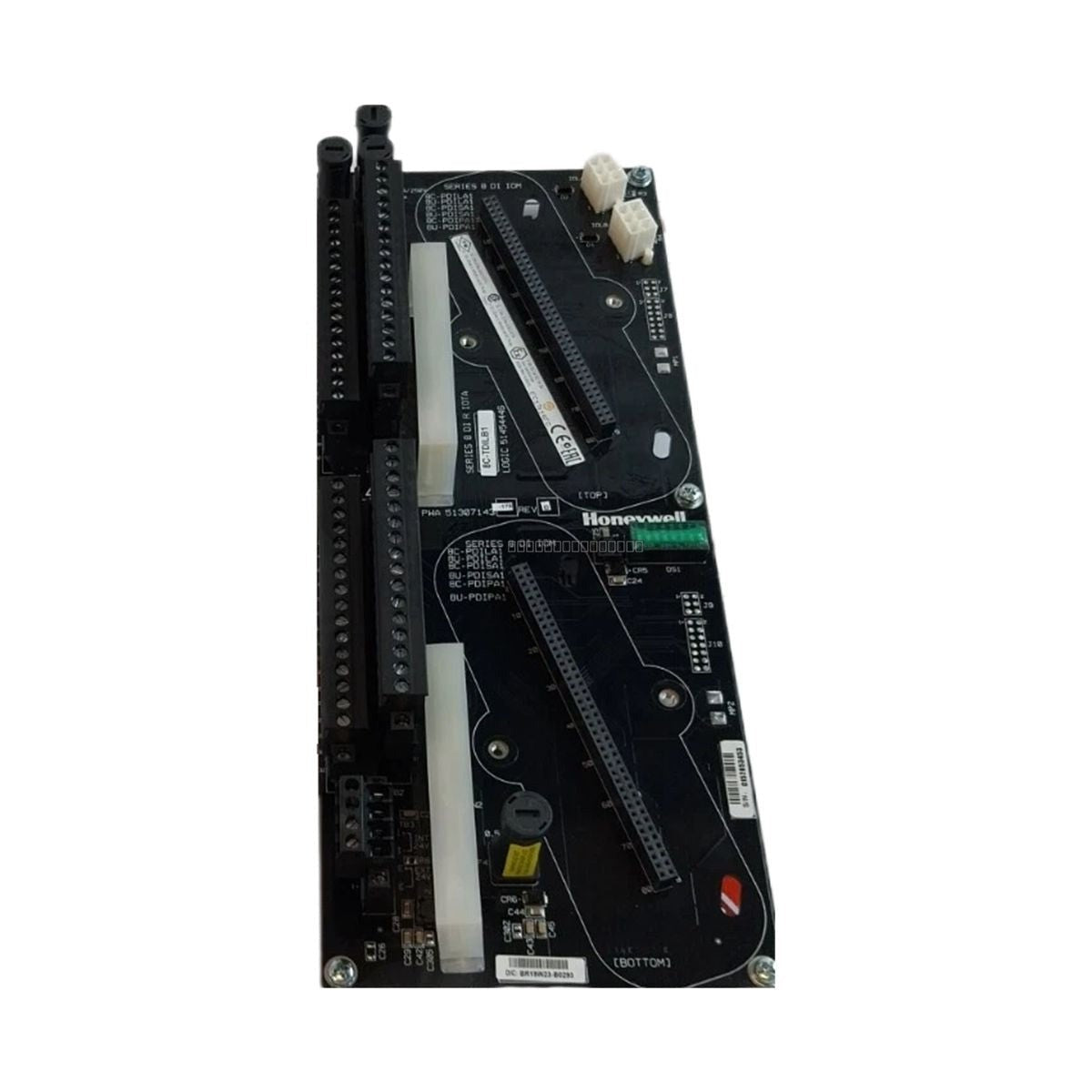

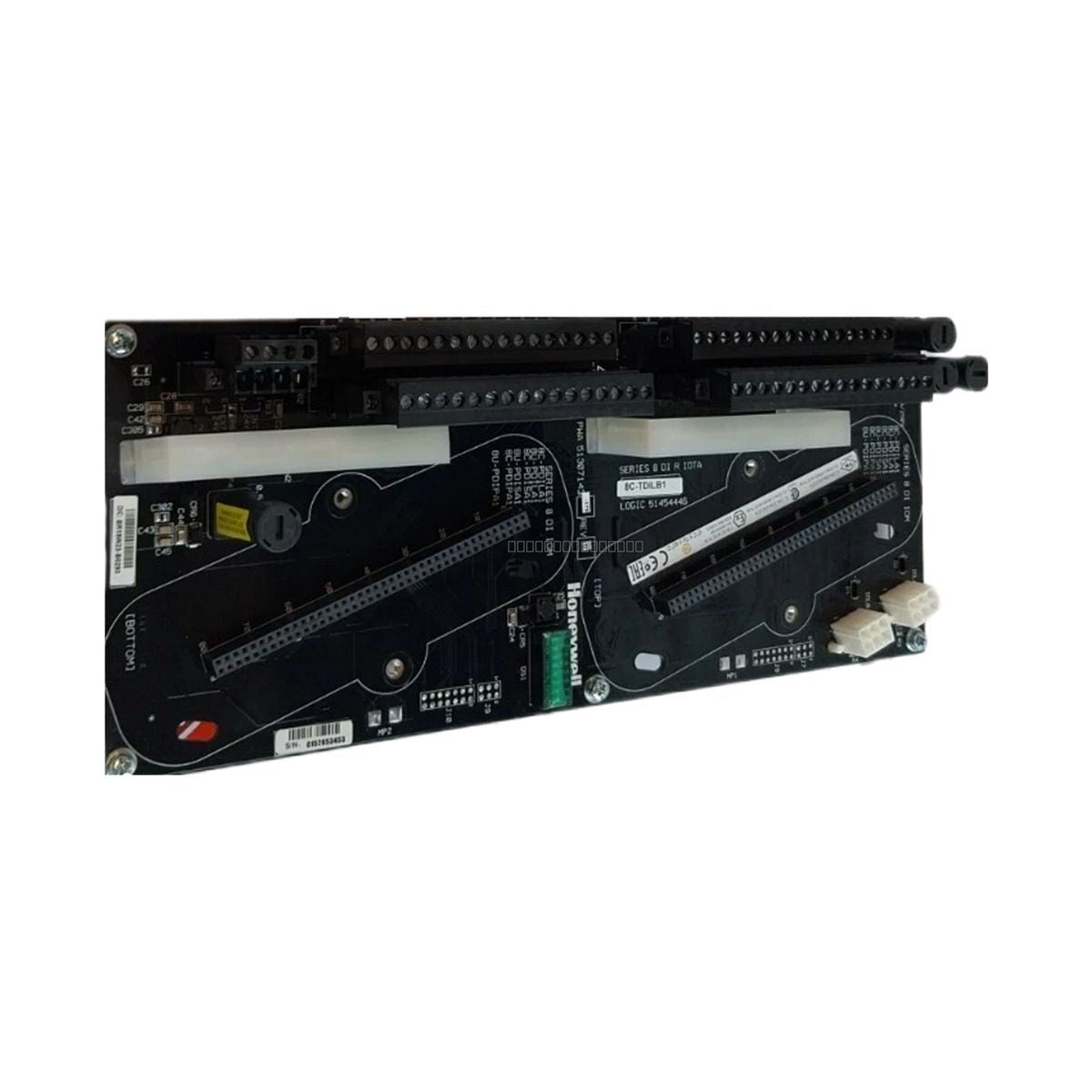

وحدة Honeywell 8C-TAIXB1 (51307129-175) هي وحدة IOTA لإدخال تناظري عالي المستوى (HLAI) مصممة لسلسلة Experion LX. توفر هذه الوحدة ذات الـ 16 قناة معالجة إشارات موثوقة لأنظمة التحكم الصناعية، وتتميز بعزل جلفاني مدمج واختيار مرن لطاقة المجال. تم تصميم الوحدة للبيئات الصعبة، وتتميز بطلاء نهائي لتعزيز الحماية ضد العناصر المسببة للتآكل.
الميزات
16 قناة إدخال تناظري عالية المستوى.
عزل جلفاني مدمج لسلامة الإشارة.
طاقة إثارة مدمجة تلغي الحاجة إلى طاقة تحويل خارجية.
تدعم التكرار الاختياري لحلقات التحكم الحيوية.
تشخيصات ذاتية شاملة للصيانة الاستباقية.
معدل مسح حلقة سريع يبلغ 50 مللي ثانية.
طلاء توافقي للمتانة البيئية.
المواصفات الفنية
النموذج
8C-TAIXB1 (51307129-175)
قنوات الإدخال
16
نطاق الإدخال
4-20 مللي أمبير
دقة التحويل التناظري إلى رقمي
16 بت
معدل مسح الإدخال
50 مللي ثانية
تصنيف الجهد
24 فولت تيار مستمر
تصنيف التيار
105 مللي أمبير
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
درجة حرارة التخزين
-40 إلى 85 درجة مئوية
رفض الوضع العادي (60 هرتز)
19 ديسيبل
إرشادات التركيب
تأكد من إيقاف تشغيل نظام التحكم قبل تركيب أو إزالة وحدة IOTA لمنع التلف الكهربائي.
قم بتركيب الوحدة في بيئة نظيفة وجافة ضمن نطاق درجة حرارة التشغيل المحدد من 0 إلى 60 درجة مئوية.
استخدم كابلات زوجية مجدولة ومحمية لجميع إشارات الإدخال التناظرية لتقليل التداخل الكهرومغناطيسي (EMI).
تأكد من التأريض الصحيح لهيكل IOTA بالأرض المشتركة للنظام للحفاظ على دقة الإشارة.
تعامل مع الوحدة باستخدام ممارسات الحماية القياسية من التفريغ الكهروستاتيكي (ESD) لمنع تلف الدوائر الداخلية.
الأسئلة الشائعة
ما هي الوظيفة الأساسية للوحدة 8C-TAIXB1؟
تعمل هذه الوحدة كواجهة إدخال تناظري عالية المستوى (HLAI) ذات 16 قناة لنظام Honeywell Experion LX، حيث تقوم بتحويل إشارات المجال التناظرية إلى بيانات رقمية لوحدة التحكم.
هل تتطلب هذه الوحدة طاقة خارجية للأجهزة الميدانية؟
لا، تتميز الوحدة بطاقة إثارة مدمجة، مما يسمح بتشغيل أجهزة الإرسال الميدانية مباشرة، مما يقلل الحاجة إلى إمدادات طاقة تحويل إضافية.
هل هذه الوحدة مناسبة للبيئات القاسية؟
نعم، تتميز الوحدة 8C-TAIXB1 بطلاء نهائي، مما يوفر حماية إضافية ضد الرطوبة والظروف الجوية المسببة للتآكل الشائعة في المصانع الصناعية.
