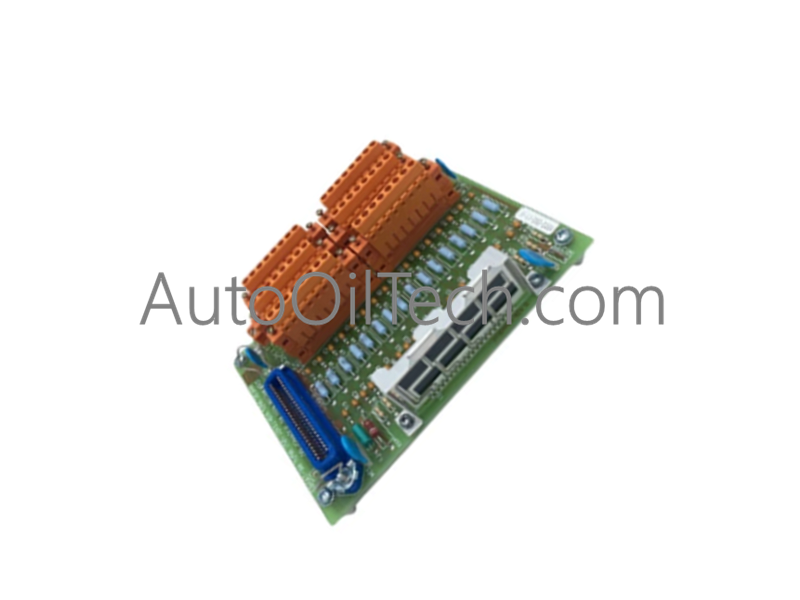

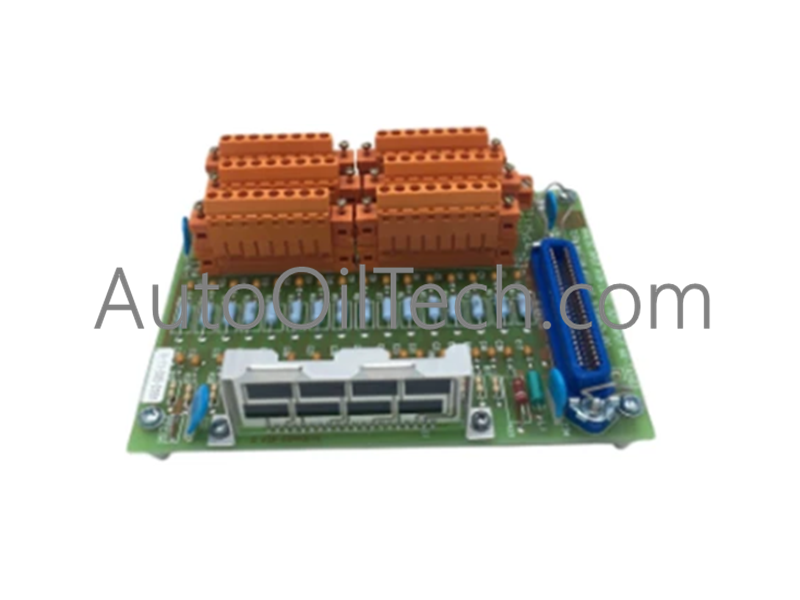

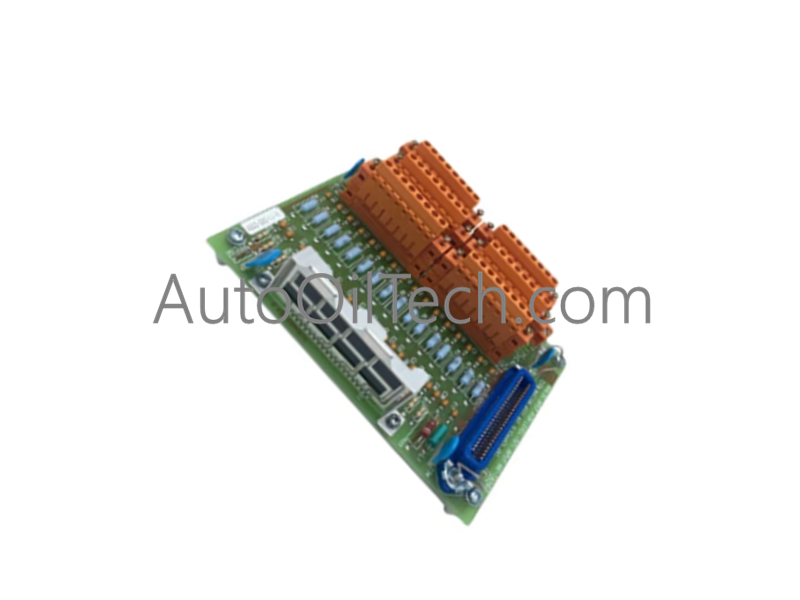

تم تكوين Honeywell 80366195-100 (MU-TAIH22 مدخل تناظري عالي المستوى / STI FTA) للحصول على إشارات المرسل التناظرية والذكية عالية المستوى في أنظمة الإدخال/الإخراج Honeywell TPS و Process Manager، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر قنوات الأجهزة الميدانية.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
80366195-100
العلامة التجارية
هانيويل
النموذج الأساسي
MU-TAIH22
نوع الوحدة
مدخل تناظري عالي المستوى / تجميع إنهاء ميداني STI
الأصل
الولايات المتحدة الأمريكية
الوزن
0.8 كجم
الأبعاد
192 × 145 × 27 ملم
درجة حرارة التشغيل
0 إلى 60 درجة مئوية
استهلاك الطاقة
قضيب طاقة حلقة المجال القياسي
قنوات الإدخال
16 قناة إدخال تناظرية
توافق الإشارة
4-20 مللي أمبير، 0-10 فولت، إشارات STI
الشهادات
CE، TUV، UL508، CSA
بروتوكول حلقة HART 4-20 مللي أمبير وعزل قناة إلى قناة
يقوم Honeywell 80366195-100 بتوجيه إشارات مرسلات المجال الواردة إلى معالجات الإدخال/الإخراج بالنظام عبر 16 قناة تناظرية مخصصة. يتوافق تجميع الطرف مع الأجهزة التي تعمل ببروتوكول حلقة HART القياسي 4-20 مللي أمبير، ومدخلات 0-10 فولت، وإشارات واجهة المرسل الذكي (STI)، ويتميز بعزل قناة إلى نظام لمنع اختلافات الجهد الأرضي وقمع الضوضاء الكهربائية في حاويات العمليات عالية الكثافة. تراقب معالجة تشخيص STI المتكاملة باستمرار سلامة حلقة المجال، مما يوفر اكتشاف الدائرة المفتوحة وخطأ الخط عبر مرسلات المجال المتصلة.
الأسئلة الشائعة
س: ما أنواع إشارات المجال التي يدعمها تجميع إنهاء المجال 80366195-100؟
ج: يدعم التجميع 16 قناة متوافقة مع حلقات التيار التقليدية 4-20 مللي أمبير، وإشارات 0-10 فولت، وبروتوكولات واجهة المرسل الذكي (STI).
س: هل يدعم تجميع MU-TAIH22 تغطية تشخيص أعطال الخط للمرسلات المتصلة؟
ج: نعم، عند التشغيل في وضع STI، يوفر التجميع اكتشاف أعطال الخط والدائرة المفتوحة المتكامل للأجهزة الميدانية الذكية.
س: ما هي منصات النظام التي تستخدم تجميع الإنهاء 80366195-100؟
ج: تم تصميم التجميع للتركيب ضمن بنى أنظمة Honeywell Total Plant Solution (TPS) و Process Manager I/O.
إرشادات التركيب الميداني
عزل الطاقة: قم بفصل الطاقة عن جميع مصادر طاقة حلقة الأجهزة الميدانية وكابلات توصيل النظام قبل تركيب أو توصيل التجميع.
التركيب الميكانيكي: قم بتثبيت التجميع الذي يبلغ حجمه 192 × 145 × 27 ملم على قضيب التثبيت في الخزانة أو الإطار الخلفي باستخدام أدوات التثبيت القياسية.
توصيل الأسلاك الميدانية والتدريع: قم بتوصيل موصلات المجال 4-20 مللي أمبير و STI بأزواج أطراف التوصيل اللولبية المخصصة. تأكد من تأريض دروع كابلات الإشارة في نقطة واحدة إلى حافلة تأريض الحاوية.
متطلبات التخليص: حافظ على مسافة رأسية مناسبة داخل خزانة الإنهاء للسماح بتوجيه الأسلاك دون عوائق وتسهيل تبريد الحمل الحراري الطبيعي.
