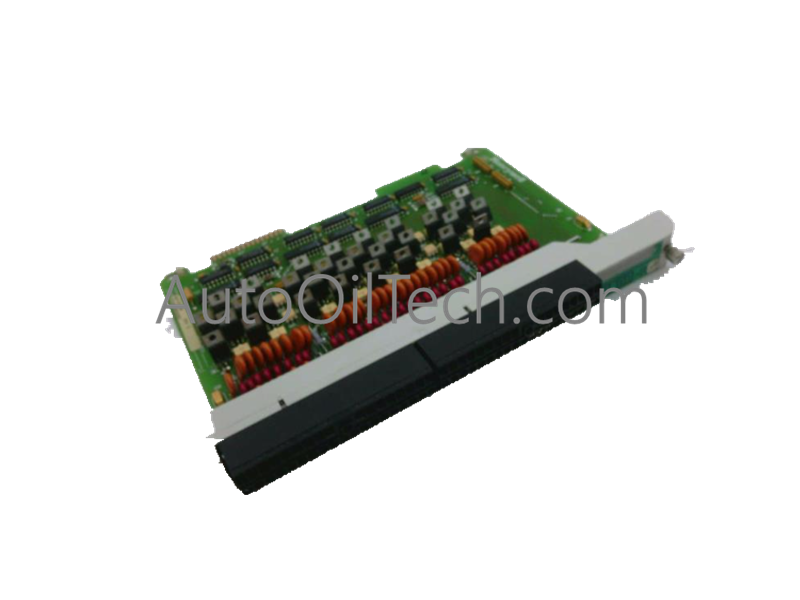

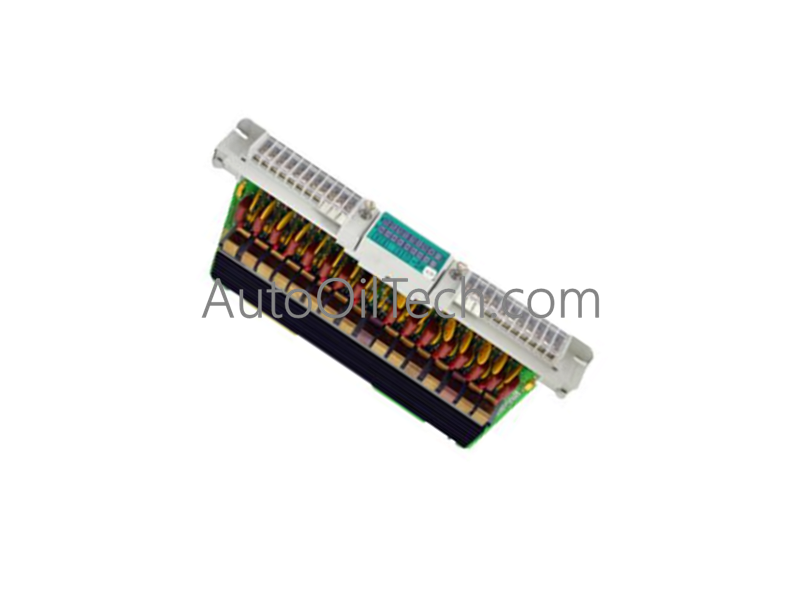

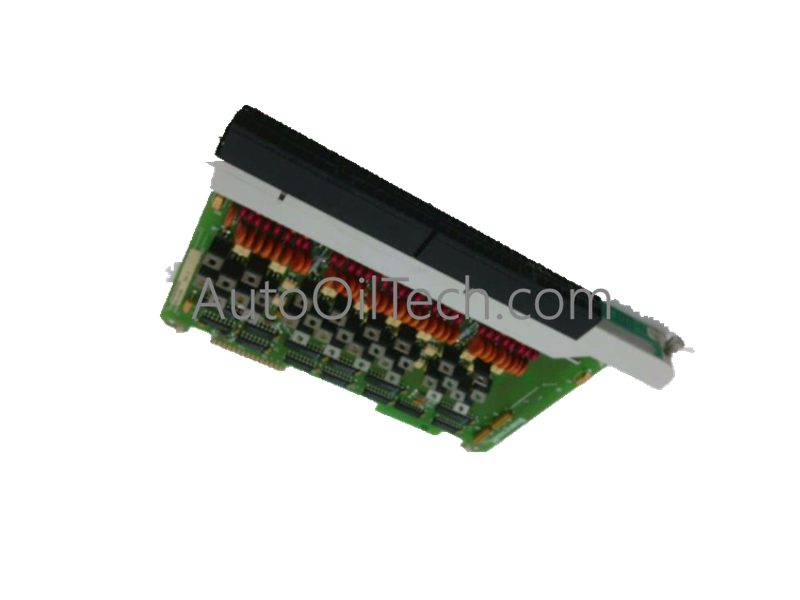

تم تكوين Honeywell 621-6550RC (وحدة الإخراج 621-6550RC) لتنفيذ الإشارة المنفصلة في منصات التحكم الصناعي، ويوفر هذا الجهاز تنفيذًا ماديًا/كهربائيًا مباشرًا لتبديل خرج مصدر 24 VDC عبر 16 قناة منفصلة.
المواصفات الفنية
المعلمة
المواصفات
النموذج
621-6550RC
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
1.49 رطل
الأبعاد
عامل شكل وحدة رف PLC القياسية
درجة حرارة التشغيل
بيئة التحكم الصناعي
استهلاك الطاقة
يعتمد على اللوحة الخلفية
نوع الإدخال/الإخراج
16 نقطة، خرج مصدر 24 VDC
تصنيف الخرج
2 أمبير لكل دائرة / 5 أمبير لكل مجموعة من 4 / 12 أمبير لكل وحدة
خصائص التحكم الصناعي والقيادة
سرعة الاتصال بحافلة اللوحة الخلفية: تحافظ الوحدة على توقيت محدد مع اللوحة الخلفية لـ PLC لضمان انتشار سريع للأوامر للتحكم في مشغلات المجال في الوقت الفعلي.
شبكات Profinet / EtherNet/IP المحددة: تم تحسين منطق تبديل الإخراج لتقليل زمن الاستجابة والتشويش، مما يدعم التكامل المستقر في شبكات التحكم الموزعة التي تتطلب تنشيط إشارة حاسم للوقت.
توسيع كثافة الإدخال/الإخراج: تدعم بنية خرج المصدر المكونة من 16 نقطة إدارة الأحمال عالية الكثافة، مما يتيح توحيدًا فعالًا للتحكم الطرفي 24 VDC ضمن تكوينات رف PLC القياسية.
توافق الفلاش للبرامج الثابتة: يضمن تصميم الوحدة توافقًا على مستوى الأجهزة مع بروتوكولات اتصال PLC القياسية، مما يسمح بالتكامل الشفاف في منطق التحكم الحالي دون تضارب في العناوين.
الأسئلة المتداولة
س: هل يمكن لقناة خرج فردية تشغيل حمل 3 أمبير إذا كان إجمالي الوحدة ضمن الحدود؟
ج: لا. يقتصر كل خرج فردي بشكل صارم على 2 أمبير كحد أقصى. سيؤدي تجاوز هذا التصنيف لكل قناة إلى تلف ترانزستور الخرج ودوائر الحماية الداخلية.
س: هل هذه الوحدة قادرة على امتصاص تيار الخرج؟
ج: لا. 621-6550RC هي وحدة خرج مصدر. وهي مصممة لتوفير 24 VDC للحمل. تأكد من توافق تكوين الأسلاك الميدانية مع متطلبات التبديل من نوع المصدر.
إرشادات التثبيت الميداني
التركيب: ثبت الوحدة بإحكام في فتحة رف PLC. تحقق من أن موصل اللوحة الخلفية متصل بالكامل واستخدم مسامير القفل المدمجة لضمان الاستقرار الميكانيكي في ظروف الاهتزاز العالية.
التأريض: قم بتوصيل المرجع المشترك للوحدة بحافلة التأريض الوقائي (PE) للخزانة. يعتبر مسار التأريض منخفض المقاومة إلزاميًا للحفاظ على سلامة الإشارة وقمع الضوضاء الناتجة عن تبديل الأحمال الاستقرائية.
الأسلاك: حافظ على فصل خطوط خرج 24 VDC عن كابلات التيار المتردد عالية الجهد أو كابلات الطاقة عالية التيار لمنع التداخل. استخدم مقاييس أسلاك مناسبة للتعامل مع تيار الحمل التراكمي (يصل إلى 12 أمبير) وتأكد من أن جميع توصيلات الأطراف محكمة.
