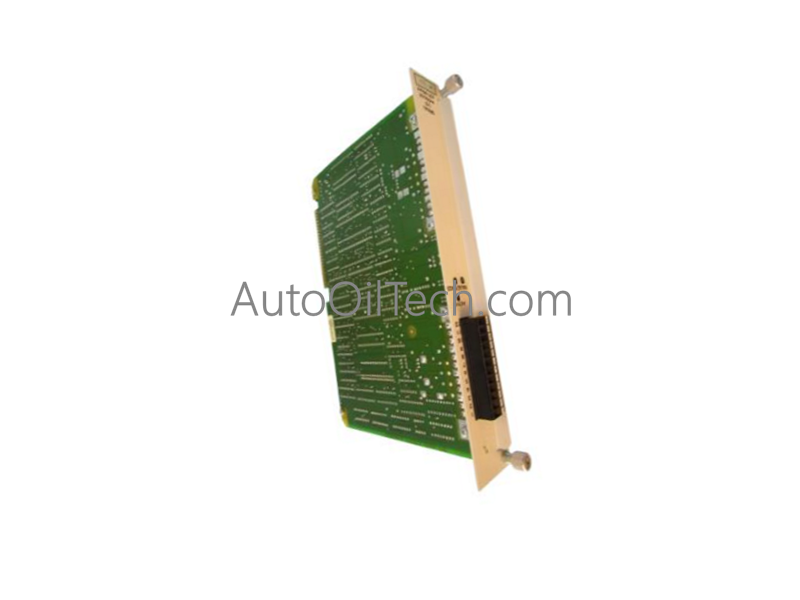

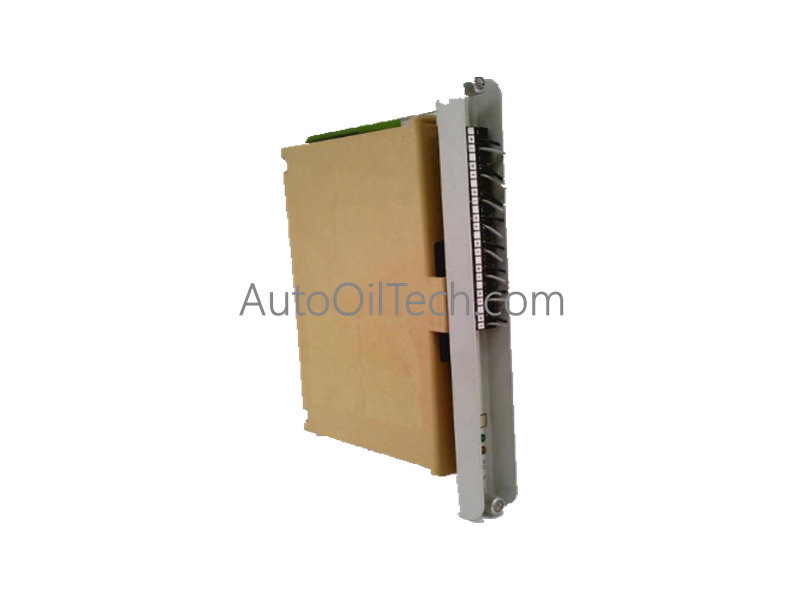

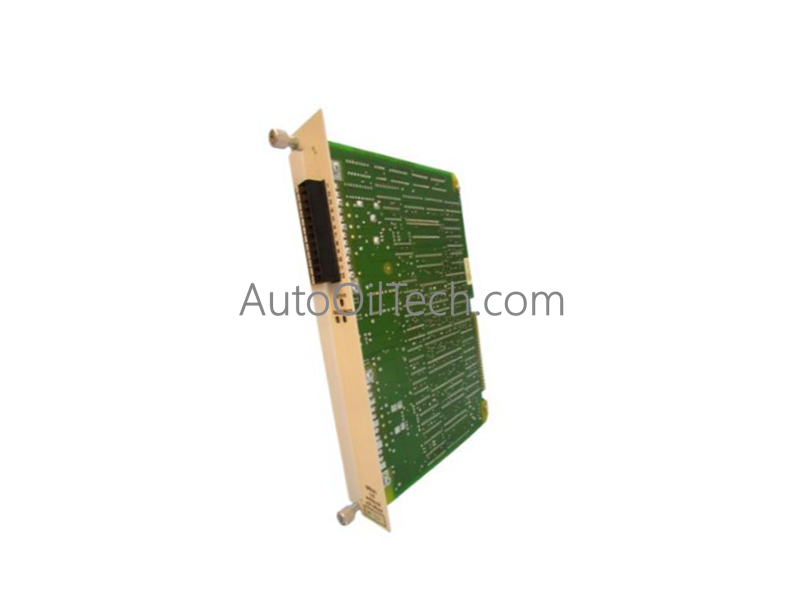

لوحة الدوائر Honeywell 621-1201

تم تكوين Honeywell 621-1201 (لوحة الدوائر 621-1201) لتوجيه الإشارة ومعالجة بيانات العمليات ضمن بنيتي TDC 3000 و IPC 620، ويوفر التنفيذ الكهربائي المباشر لمعالجة الإشارات لأنظمة التحكم الموزعة.

مواصفات الجهاز

مقاييس التحكم الصناعي و DCS

• بروتوكول حلقة 4-20 مللي أمبير HART: تسهل اللوحة توجيه إشارات 4-20 مللي أمبير، وتدعم بيانات تراكب HART لتشخيص الجهاز وتكوينه. تضمن هذه الإمكانية نقل بيانات الأجهزة الميدانية بدقة إلى وحدات تحكم DCS دون تدهور الإشارة.
• اتصال FOUNDATION Fieldbus / Profibus PA: تم تصميم الدائرة للحفاظ على سلامة الإشارة لشرائح fieldbus ضمن بيئة أتمتة Honeywell. تتيح المرور الشفاف لمتغيرات العملية وبيانات الحالة المطلوبة لعمليات التحكم الحتمية.
• العزل من قناة إلى قناة: لمنع التداخل والتداخل الأرضي، تتضمن الوحدة حواجز عزل بين قنوات الإشارة. يضمن ذلك عدم انتشار الأعطال الكهربائية في حلقة ميدانية واحدة إلى الدوائر المجاورة أو معالج التحكم الرئيسي.
• تعويض الوصلة الباردة (CJC): بالنسبة للمدخلات المشتقة من مستشعرات المزدوجات الحرارية، تدعم الوحدة منطق CJC المحلي. يضمن هذا قياسًا دقيقًا لدرجة الحرارة عن طريق حساب درجة حرارة الوصلة المرجعية مباشرة عند نقطة الواجهة، مع الحفاظ على دقة القياس عبر نظام DCS.

الأسئلة المتداولة

س: هل الوحدة 621-1201 قابلة للتبديل السريع في خزانة TDC 3000؟

ج: لا. لم يتم تصميم الوحدة 621-1201 للتبديل السريع. يجب إيقاف تشغيل الطاقة عن هيكل I/O المحدد أو رف النظام أو عزله قبل إدخال اللوحة أو إزالتها لمنع الانتقالات الكهربائية من التأثير على اللوحة الخلفية أو الأجهزة الميدانية المتصلة.

س: كيف تؤثر حالة NSMP على متطلبات التثبيت؟

ج: تشير NSMP (تغليف الشركة المصنعة الجديد الفائض) إلى أن الوحدة غير مستخدمة ومخزنة في العبوة الأصلية. تظل بروتوكولات التثبيت متطابقة مع الوحدات الجديدة المباشرة من المصنع؛ تأكد من خلو الوحدة من الأكسدة أو الحطام قبل تثبيتها في الرف لضمان مقاومة اتصال مثالية.

إرشادات التثبيت الميداني

• التركيب: تأكد من محاذاة لوحة الدوائر بشكل صحيح مع قضبان توجيه الهيكل. يجب الضغط على الوحدة بقوة لضمان تلامس جميع دبابيس اللوحة الخلفية بالكامل، مما يمنع فقدان الإشارة المتقطع.
• التأريض: التأريض الصحيح للهيكل ضروري للتشغيل الفعال لدائرة العزل الداخلية ودائرة CJC. تأكد من أن شريط تأريض الخزانة سليم وأن رف I/O متصل بتأريض النظام المشترك الرئيسي.
• الأسلاك: يلزم استخدام كابلات زوجية مجدولة ومحمية لجميع حلقات الإشارة التناظرية. قم بتوصيل الدروع بالحافلة الأرضية المخصصة في خزانة التجميع لتقليل التداخل الكهرومغناطيسي (EMI) والحفاظ على سلامة إشارات 4-20 مللي أمبير HART.
