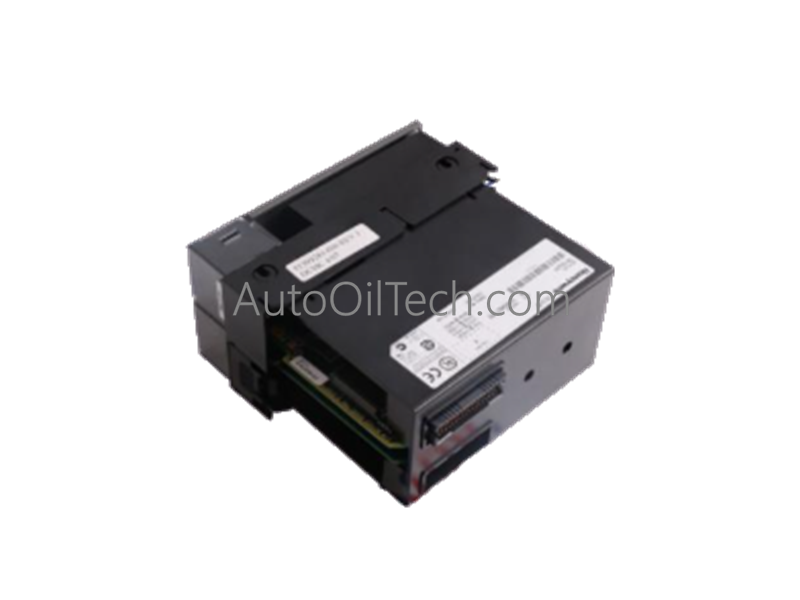

تم تكوين Honeywell 51403483-100 (وحدة إيثرنت 51403483-100) لمعالجة الإشارات الرقمية عالية الكثافة في شبكات وحدات الإدخال/الإخراج بالهيكل - السلسلة A، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تنشئ الأجهزة واجهات اتصال محلية لتحليل المدخلات المنفصلة المتزامنة وأوامر الإخراج عبر مسارات التحكم المحددة.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
51403483-100
العلامة التجارية
Honeywell
الأصل
الولايات المتحدة الأمريكية
الوزن
1.48 كجم
الأبعاد
2.9 سم × 20 سم × 6.5 سم
درجة حرارة التشغيل
-40 إلى +70 درجة مئوية
استهلاك الطاقة
مدفوع عبر خط جهد إدخال 24 VDC
عامل الشكل
تكوين مرن (يدعم التخطيطات الفردية والمزدوجة العرض)
قنوات الإدخال
32 مدخلًا رقميًا
قنوات الإخراج
32 مخرجًا رقميًا
زمن الاستجابة
5 مللي ثانية
أقصى جهد تبديل
125 VAC
أقصى تيار تبديل
2 أمبير
معالجة الإشارات المتكاملة من Honeywell DCS
بروتوكول حلقة HART 4-20 مللي أمبير والتقارب الهجين: تعمل الوحدة جنبًا إلى جنب مع أجهزة DCS الموزعة لتعيين المصفوفات الرقمية والمنفصلة في قواعد بيانات إشرافية مركزية. يسمح هذا التنسيق بمراقبة حالات الحقول المنفصلة القياسية جنبًا إلى جنب مع خطوط بروتوكول حلقة HART التناظرية 4-20 مللي أمبير عبر لوحات النظام الخلفية المشتركة.
معلمات عزل قناة إلى قناة: للحفاظ على السلامة الكهربائية في ظل ظروف الخطأ، تستخدم مجموعة الإدخال/الإخراج مسارات تتبع مقترنة بصريًا. يوفر هذا التخطيط الهيكلي عزلًا من قناة إلى قناة يمنع ارتفاعات الجهد العالية على خط 125 VAC واحد من إتلاف سجلات المنطق المتوازية أو التسبب في تلف الوضع الشائع عبر الشبكات النشطة.
الأسئلة المتداولة
س: ما هي المعلمات المقيدة عند إدخال هذه الوحدة في لوحة CIOM-A الخلفية المكهربة؟
ج: يُسمح بالإدخال المباشر (التبديل السريع) فقط إذا تم نشر عقدة التحكم في بنية زائدة مقترنة. تتعامل الوحدة الشريكة الثانوية النشطة مع حلقات زمن الاستجابة النشطة البالغة 5 مللي ثانية بينما تتم محاذاة وتركيب قيود الهيكل المادي لعامل الشكل الفردي أو المزدوج العرض.
س: كيف تتعامل الوحدة مع ارتفاعات الجهد الاستقرائية الناتجة عن تنشيط المرحل الخارجي 125 VAC؟
ج: تعتمد قنوات الإخراج الرقمية البالغ عددها 32 على شبكات المخمدات الداخلية ودوائر قمع الاندفاع. عند تبديل الأحمال الاستقرائية حتى السقف الحالي 2 أمبير، تقوم هذه المكونات بحد القوى الدافعة الكهربائية العكسية (EMF) لحماية منطق الناقل الداخلي من التدهور الهيكلي.
