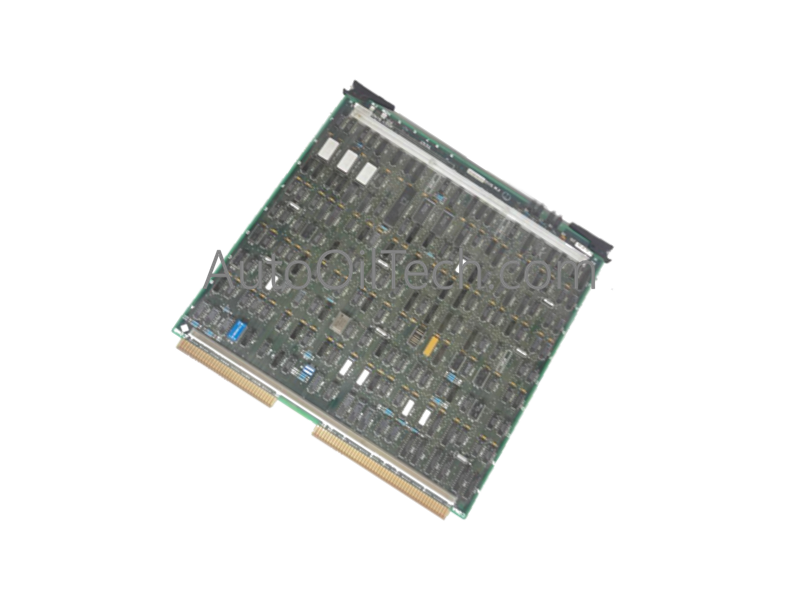

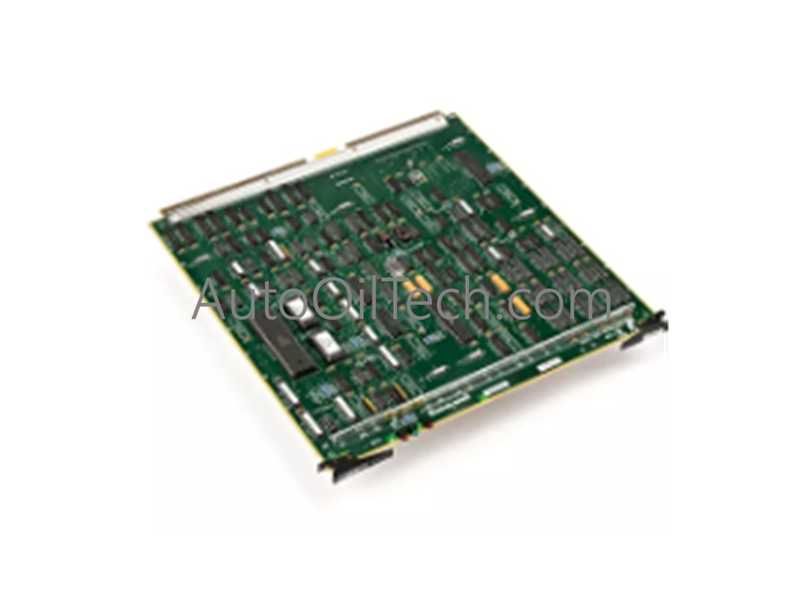

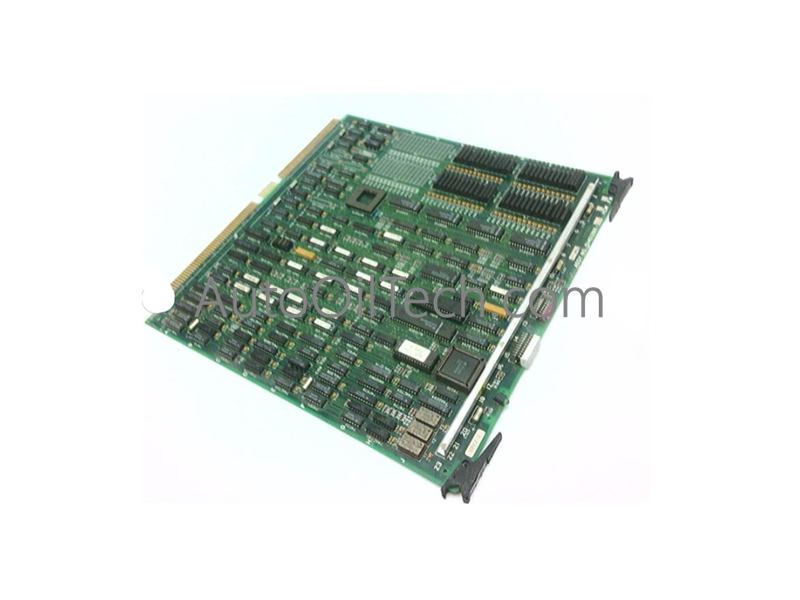

يعمل جهاز Honeywell 51401052-100، والمفهرس أيضًا باسم 51401052-100 Smart Peripheral Controller Interface (SPCI) Exchange PWA، كمكون مادي مخصص للتحكم في ناقل التخزين بالطبقة المادية ضمن منصات TotalPlant Solution (TPS) وLocal Control Network (LCN) History Module. ويوفر وظيفة وحدة التحكم في واجهة الأنظمة الحاسوبية الصغيرة (SCSI) الأصلية على مستوى الأجهزة للحفاظ على تدفق البيانات المستمر وأرشفة البيانات ونسخ السجلات التاريخية بالتوازي مع دورات تنفيذ معالج الشبكة الرئيسية.
المواصفات الفنية للأجهزة
المعلمة
المواصفة
النموذج
51401052-100
العلامة التجارية
Honeywell
الأصل
الولايات المتحدة
الوزن
4.00 كجم (وزن الشحن)
الأبعاد
تكوين لوحة أسلاك مطبوعة (PWA) ذات فتحة واحدة قياسية لـ LCN
نوع المنتج
بطاقة واجهة تحكم طرفي ذكية (SPCI)
دور النظام الفرعي
وحدة تحكم SCSI لمحركات الأقراص الصلبة لوحدة LCN History
توافق محركات الأقراص
Wren III variants, 875 MB drives, و1.8 GB disk assemblies
البرنامج الأساسي
يتطلب تحديث البرنامج الثابت الإصدار G أو أعلى لإصدار LCN 500 أو أحدث
الأجهزة المرفقة
لوحة توصيل الإدخال/الإخراج SPC II (تكوينات WDA) أو لوحات الإدخال/الإخراج القياسية SPC
واجهة الناقل
منطق توجيه ناقل SCSI المتوازي الأصلي
التحكم في العمليات الصناعية وهندسة نظام التحكم الموزع (DCS)
عزل القنوات وتوجيه البيانات: يدير 51401052-100 التخزين المؤقت المستمر للبيانات واستخراج الملفات التاريخية دون فرض تأخيرات مكدس البرامج على ناقل الاتصالات LCN الرئيسي. ويتعامل مع مسارات البيانات المتوازية مباشرةً إلى مصفوفة أقراص SCSI، مما يمنع دورات قراءة/كتابة الأقراص من حجب تحديثات مراقبة العمليات في الوقت الفعلي.
توافق فلاش البرامج الثابتة وقيود إصدارات البرامج: بالنسبة للشبكات الصناعية التي تعمل على LCN Release 500 أو أعلى مع بنيات أقراص بسعة 875 ميجابايت أو 1.8 جيجابايت، يجب أن تحتوي الذاكرة الداخلية على مراجعة البرنامج الثابت G أو أعلى. يساهم هذا التوافق الأساسي في تحسين مصفوفات نقل البيانات، مما يمنع أخطاء تكوين محرك الأقراص أثناء استرجاع السجل في الوقت الفعلي.
توصيل لوحة I/O وتطابق الهيكل: تنسق لوحة PWA حركة القرص الفعلي من خلال توصيلات خلفية متخصصة. تتوافق مباشرةً مع لوحة توصيل I/O SPC II لوحدات LCN History Module من نوع WDA أو لوحات توصيل I/O SPC القديمة، مما يخلق مسارًا كهربائيًا معزولًا يحمي منطق الناقل الداخلي من الضوضاء الكهربائية ذات النمط المشترك.
