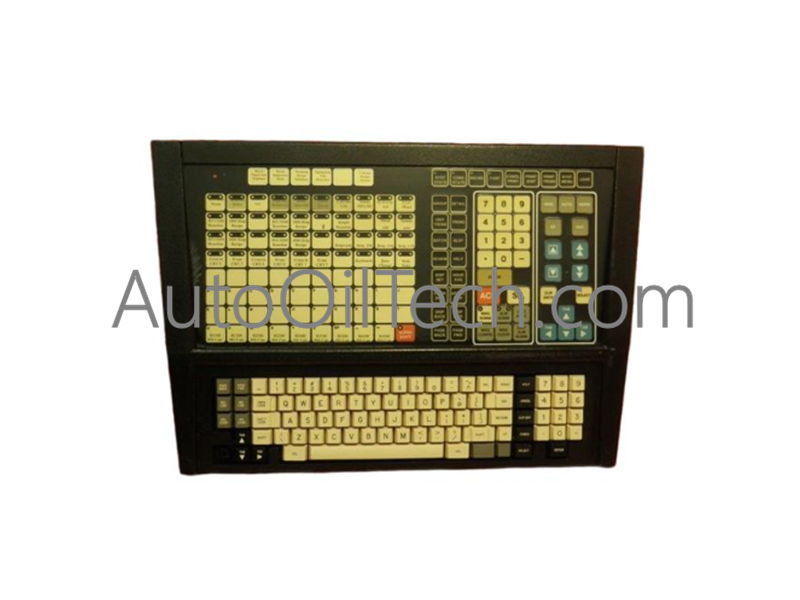

تم تكوين لوحة المفاتيح Honeywell 51400989-100 (لوحة مفاتيح المشغل 51400989-100) للتفاعل مع واجهة المشغل وإدخال الأوامر في لوحات التحكم TDC 3000 Universal Station، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم هذه الوحدة بتحويل ضغطات المفاتيح الفعلية إلى إشارات رقمية محددة للاستجابة للإنذارات ومعالجة الحلقات والتنقل بين رسومات العمليات عبر منصات تشغيل نظام التحكم الموزع.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
51400989-100
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية / تصنيع عالمي قياسي
الوزن
8.62 كجم (19.00 رطل)
الأبعاد
عامل شكل لوحة التحكم القياسية لمحطة Universal Station
درجة حرارة التشغيل
بيئة غرفة التحكم القياسية (0 درجة مئوية إلى +50 درجة مئوية)
استهلاك الطاقة
5 فولت تيار مستمر / 24 فولت تيار مستمر سحب طاقة حافلة لوحة التحكم
الفئة
HMI / MMI / لوحة مفاتيح واجهة المشغل
توافق الواجهة
Honeywell TDC 3000 / محطة Universal Station
البناء
مرفق لوحة تحكم صناعية شديدة التحمل
خصائص التحكم في العمليات وواجهة مشغل نظام التحكم الموزع (DCS)
مصفوفة مفاتيح الوصول المباشر للحلقة: تتيح المفاتيح اللمسية المخصصة للمشغلين تحديد حلقات التغذية الراجعة HART 4-20 مللي أمبير على الفور، وتعديل نقاط الضبط، وتبديل أوضاع التحكم دون تأخير في التنقل عبر القوائم.
عزل قناة اللوحة الخلفية: تحافظ دائرة واجهة لوحة المفاتيح الداخلية على العزل الجلفاني عن خطوط طاقة وحدة التحكم المركزية لمنع التفريغ الكهروستاتيكي من التداخل مع إلكترونيات المحطة المجاورة.
وصلة باردة ومناعة بيئية: تقاوم أغشية الصناعة ومجموعات المفاتيح الميكانيكية الغبار والرطوبة وتغيرات درجة الحرارة المحلية داخل غرف التحكم في العمليات.
الأسئلة المتداولة
س: هل يمكن استبدال لوحة المفاتيح 51400989-100 على الساخن أثناء تشغيل محطة المشغل؟
ج: يعتمد الاستبدال المباشر على وحدة التحكم التسلسلية الخاصة بوحدة التحكم؛ يوصى بفصل طاقة وحدة التحكم قبل استبدال لوحة المفاتيح لتجنب قفل ناقل الإشارة أو تلف المنفذ.
س: كيف تتواصل لوحة المفاتيح مع أحداث ضغطات المفاتيح مع عقدة محطة TDC 3000 المركزية؟
ج: يتم ترميز أحداث ضغطات المفاتيح في حزم بيانات تسلسلية تُرسل عبر واجهة ناقل محطة المشغل المخصصة، مما يضمن زمن استجابة منخفضًا للاستجابات الحرجة للإنذار.
س: ما هي خطوات الصيانة الموصى بها إذا أصبحت جهات اتصال مفاتيح تشغيل معينة غير مستجيبة؟
ج: تأكد من أن كابل الشريط الخاص بالواجهة مثبت بالكامل ونظيف من الأكسدة. إذا فشلت جهات اتصال المفاتيح داخليًا، فيجب استبدال مجموعة المفتاح أو مصفوفة الغشاء العلوي.
إرشادات التثبيت في الموقع
تحضير فتحة لوحة التحكم: قم بمحاذاة غطاء 51400989-100 مع الفتحة الموجودة على مكتب لوحة تحكم Universal Station. تأكد من أن الإطار التثبيت يجلس بشكل متساوٍ مع إطار لوحة التحكم.
توصيل كابل الواجهة: قم بتوصيل كابل الواجهة التسلسلية متعدد الدبابيس من لوحة المفاتيح إلى بطاقة وحدة التحكم في المحطة. أحكم ربط براغي القفل على الموصل لمنع الفصل العرضي.
التحقق من التأريض: قم بتوصيل حزام التأريض الخاص بهيكل لوحة المفاتيح مباشرةً بعمود التأريض الخاص بإطار لوحة التحكم لتبديد الشحنات الساكنة المتراكمة أثناء الاتصال اليدوي بالمشغل.
الاختبار الوظيفي: قم بتشغيل المحطة وقم بتنفيذ إجراءات التشخيص المدمجة للتأكد من أن جميع المفاتيح الأبجدية الرقمية والوظيفية ومفاتيح الحلقات المخصصة تسجل بدقة في برنامج المحطة.
