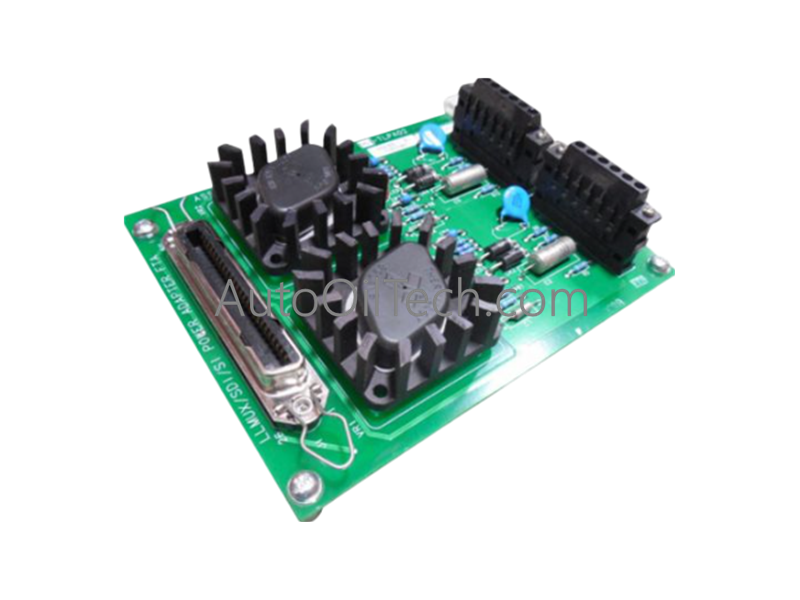

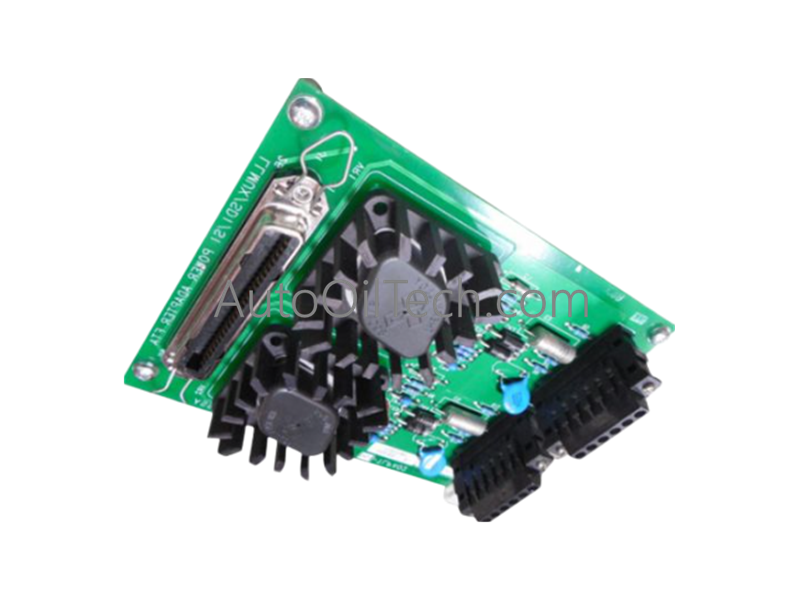

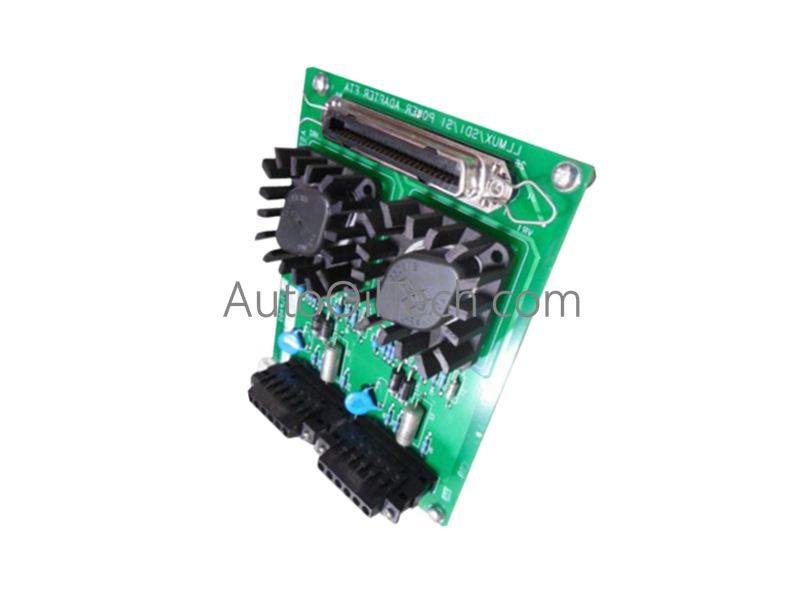

لوحة محول الطاقة 51309204-125 من Honeywell

يعمل محول الطاقة Honeywell 51309204-125، والمُدرج أيضًا باسم لوحة محول الطاقة 51309204-125، كمكون مادي مخصص لتوجيه الجهد الكهربائي المحلي، وعزل الدوائر المزدوجة، وربط تجميع إنهاء المجال (FTA) ضمن شبكات التحكم الموزعة من Honeywell. تقوم لوحة توزيع الطاقة المتخصصة بتوجيه جهود المنطق المساعدة أصلاً على مستوى الأجهزة لدعم معماريات معالجة المجال لمضاعف المستوى المنخفض (LLMUX)، والواجهة التسلسلية (SI)، وواجهة البيانات التسلسلية (SDI).

المواصفات الفنية

التحكم في العمليات وهيكلة شبكة أجهزة DCS

• عزل الطاقة ثنائي الدائرة وفصل مسار الإشارة تحتوي بطاقة محول الطاقة على دائرتين كهربائيتين منفصلتين تمامًا على تخطيط لوحة دائرة مطبوعة متعددة الطبقات. يعزل هذا التكوين الهيكلي قنوات توزيع الطاقة المتجهة إلى تجميعات إنهاء المجال المجاورة، مما يمنع حدوث قصر دائرة محلي أو خطأ أرضي طرفي في حلقة LLMUX واحدة من خفض الجهد الكهربائي لمسار واجهة البيانات الثانوية.
• واجهة طرفية ضاغطة عالية الكثافة وتثبيت التيار توفر أطراف لولبية ضاغطة صناعية مدمجة توصيلات أسلاك ميكانيكية مباشرة محكمة الغاز. من خلال تقليل مقاومة التلامس عبر وصلات التوزيع المدخلة/المخرجة، تضمن اللوحة توصيل تيار مستقر لبطاقات الواجهة التسلسلية المجاورة، مما يمنع تقلبات الجهد المحلية بالتوازي مع دورات منطق اتصال العقدة عالية السرعة.

الأسئلة الشائعة

س: ما هي عواقب نشر هذه اللوحة غير المطلية بمادة مطابقة في بيئات شديدة التآكل؟

ج: تشغيل تجميع 51309204-125 غير المطلي في بيئات ذات مستويات عالية من الرطوبة، أو رذاذ الملح، أو الغازات التفاعلية (مثل كبريتيد الهيدروجين) يسرع التآكل الجوي على المسارات ونقاط التوصيل المكشوفة. يؤدي هذا التدهور إلى مسارات موصلة طفيلية، وقصر دائرة، وفقدان كارثي للطاقة لعقد LLMUX أو SI المتصلة.

س: هل يمكن تعديل توصيلات مصدر الطاقة بالأطراف الضاغطة أثناء تشغيل لوحة التحكم؟

ج: لا، يُحظر تعديل أو فصل توصيلات الأسلاك النشطة على لوحة المحول هذه أثناء وجود حمل كهربائي. يمكن أن يؤدي التعامل المباشر إلى توليد أقواس تبديل حثية عبر كتل الأطراف، مما يعرض لخطر انخفاض محتمل في الجهد يمكن أن يؤدي إلى مهلة مراقبة وحدة فورية ويقود المشغلات الميدانية المتصلة إلى حالات إيقاف التشغيل.
