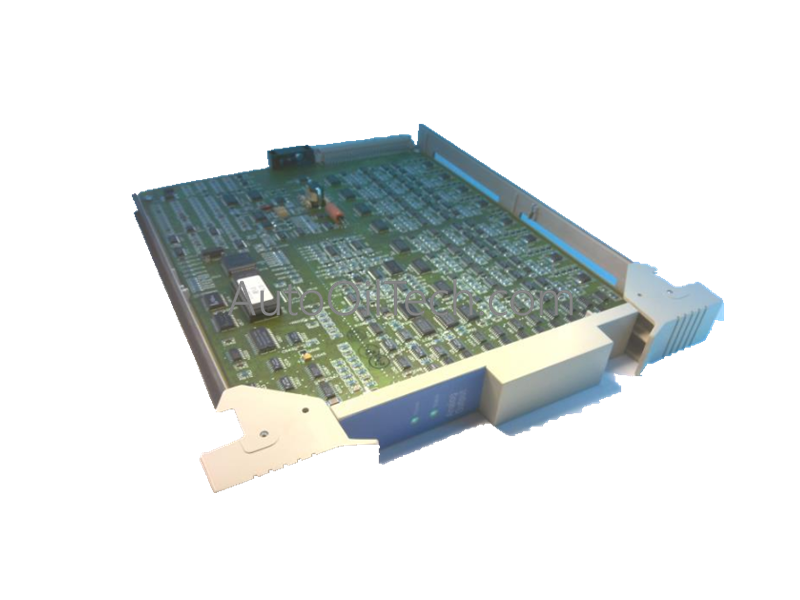

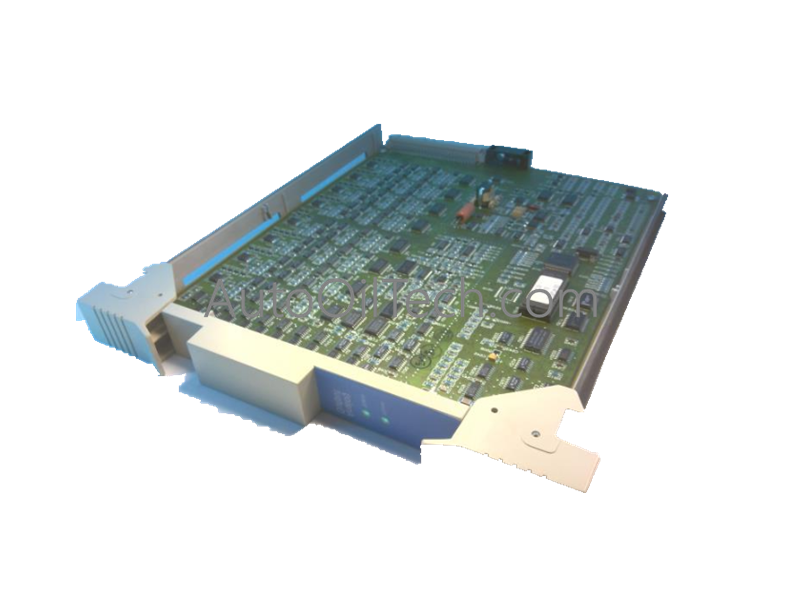

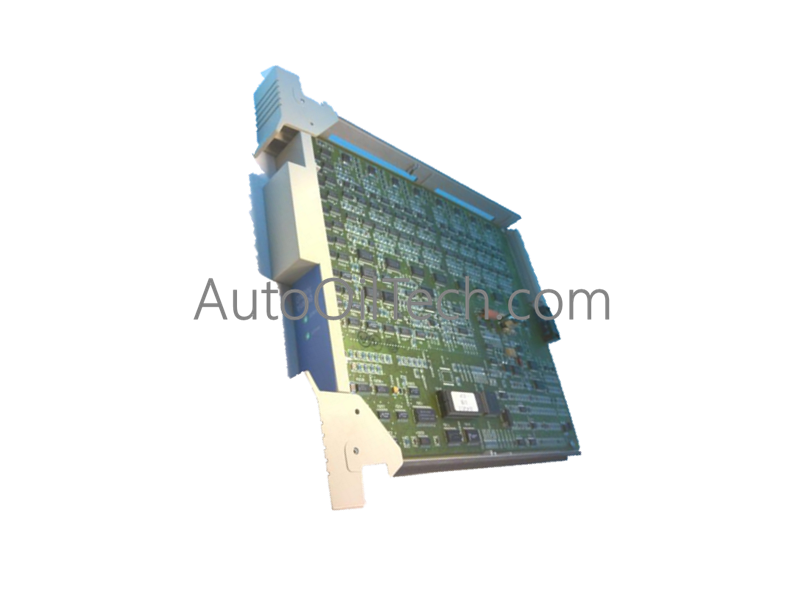

وحدة الخرج التناظري Honeywell 51309125-175
No reviews
في الأوراق المالية!
- Part Number: 51309125-175
- Brand: Honeywell
- Type: وحدة الإخراج التناظرية
- Dimensions: 15.8 × 10.5 × 3.5 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
وصف المنتج
تعمل وحدة الخرج التناظري Honeywell 51309125-175، والمُفهرسة أيضًا باسم 51309125-175، كمكون أجهزة مخصص لتوليد الإشارات التناظرية بدقة، وتنفيذ حلقة التيار/الجهد، وتشغيل مشغلات المجال المتغيرة ضمن بنيات الأتمتة الصناعية. تقوم التجميعة الفرعية لواجهة التركيب على الرف بترجمة سجلات المنطق الرقمي الداخلية بشكل أصلي على مستوى الأجهزة إلى تيارات كهربائية أو جهود كهربائية مستقرة لتعديل صمامات العملية النهائية، ومحركات السرعة المتغيرة، وأجهزة التسجيل.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 51309125-175 |
| العلامة التجارية | Honeywell |
| السلسلة | نظام رف الأتمتة الصناعية من Honeywell |
| بلد المنشأ | الولايات المتحدة |
| الوزن | 0.25 كجم (0.55 رطل) |
| الأبعاد | حجم وحدة الأجهزة القياسي لتخطيطات التركيب على الرف |
| كثافة الإخراج | قناة واحدة (واجهة نقطة واحدة معزولة) |
| تحديد نطاق الإخراج | قابل للتهيئة لـ 0-10 VDC أو 4-20 mA حلقات تيار |
| دقة التحويل الرقمي إلى التناظري | تتبع التحويل الثنائي 12 بت |
| دقة تحويل الإشارة | +/- 0.05% من قيمة المقياس الكامل |
| متطلبات الطاقة | مدخل خط إمداد خارجي 24 V DC |
| نطاق درجة حرارة التشغيل | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| حدود الرطوبة النسبية | 5% إلى 95% رطوبة نسبية، غير متكثفة |
| مصفوفة التركيب | تركيب رف فتحة الهيكل القياسي |
| نوع المنتج | وحدات الخرج التناظري |
التحكم في العمليات وشبكة أجهزة نظام التحكم الموزع (DCS)
- تتبع الحلقة عالي الدقة وتحويل الإشارة منخفض الانجراف تستخدم الأجهزة ذات القناة الواحدة محولًا رقميًا تناظريًا داخليًا (DAC) بدقة 12 بت يضمن انحرافًا إجماليًا لدقة الإخراج أقل من +/- 0.05%. يوجه أداء السيليكون منخفض التسامح هذا متغيرات التحكم الثابتة مباشرة إلى دوائر مشغل المجال، مما يحافظ على تنفيذ حلقة محددة بالتوازي مع مسح دورة اتصال وحدة التحكم المضيفة عبر نطاق درجة حرارة ممتد.
- توجيه الإخراج ثنائي الوضع وإدارة العتبة الحرارية يمكن تهيئة مرحلة الإخراج الفعلية عبر برنامج اللوحة الخلفية أو وصلة الطرف لتشغيل إما خطوط جهد عالية المقاومة 0-10 VDC أو حلقات تيار قياسية 4-20 mA. تم تحسين غلاف الوحدة لتبديد الحرارة العالي، مما يسمح بالتشغيل المستمر بجهد 24 V DC وحمل كامل ضمن الغلاف المناخي الأقصى من -40 إلى +85 درجة مئوية دون الحاجة إلى مراوح تبريد فتحات إضافية.
الأسئلة المتداولة
س: ما هي الأعطال البرمجية أو الكهربائية التي تظهر إذا انخفضت طاقة حلقة 24 V DC دون التفاوتات القياسية؟
ج: يمنع انخفاض الإمداد دون الحد الأدنى من عتبة التشغيل 24 V DC دوائر التحويل الداخلية من تشغيل حلقات 4-20 mA كاملة المقياس أو خطوط 0-10 VDC. يؤدي هذا الانخفاض في الخط إلى تشغيل بت حالة الأجهزة منخفضة الطاقة، ويسجل خطأ في ناقل تناظري في سجل وحدة التحكم، ويجبر القناة الواحدة على حالة خطأ غير معايرة أو وضع صفر أمان.
س: هل يمكن إزالة هذه الوحدة أحادية القناة من هيكل الرف بينما تكون حلقات الأتمتة المتبقية متصلة بالإنترنت؟
ج: تفرض قيود الرف المادية حدود المناولة الآمنة. يُحظر سحب الوحدة 51309125-175 أثناء تنشيط طاقة منطق اللوحة الخلفية ما لم يحدد دليل الرف الأم صراحة تحمل التبديل السريع، حيث يمكن أن تولد دبابيس التلامس التي تنقطع أقواسًا حثية موضعية تعطل الوحدات المجاورة النشطة.
