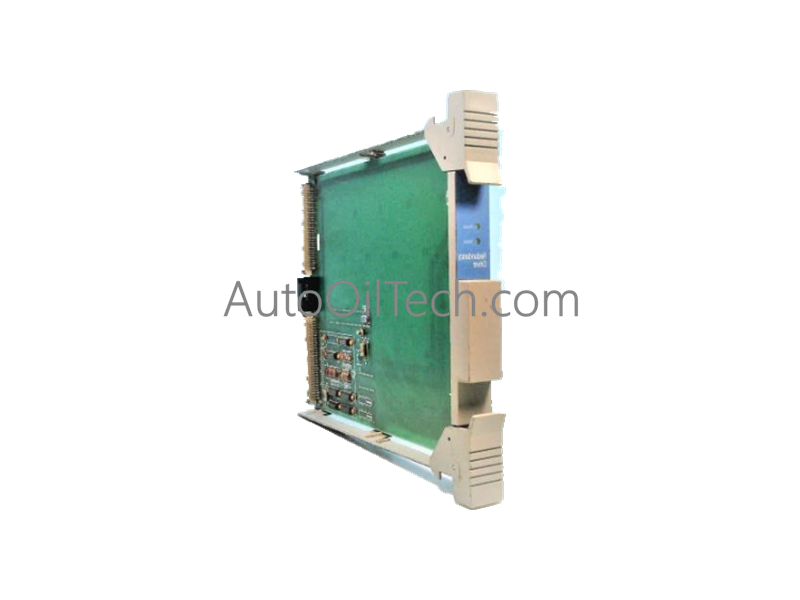

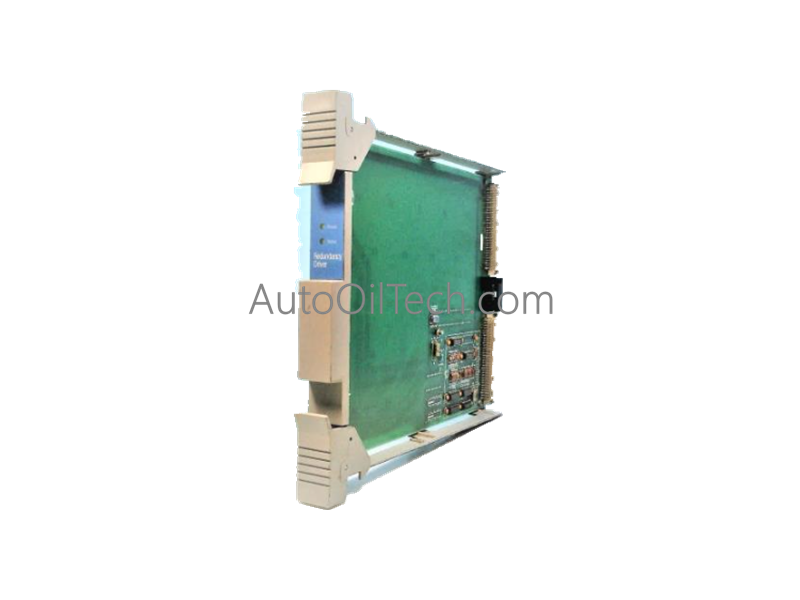

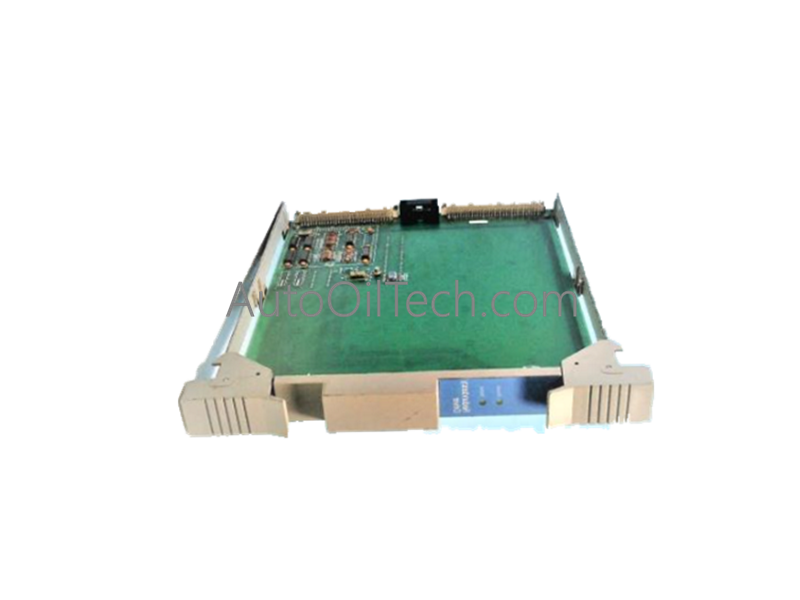

وحدة نظام التحكم الموزع (DCS) من هانيويل 51308095-100 TAP

يعمل Honeywell 51308095-100، والمُفهرس أيضًا باسم وحدة DCS TAP 51308095-100، كمكون مادي مخصص لتوسيع الإدخال/الإخراج وإدارة إشارة الحقل ضمن معماريات نظام التحكم الموزع من Honeywell.

مواصفات الأجهزة

خصائص التحكم في العمليات وأجهزة DCS

• بروتوكول حلقة HART 4-20 مللي أمبير: تُسهّل وحدة TAP نقل بيانات تشخيص HART من الأجهزة الميدانية المتصلة إلى وحدة التحكم DCS. تتيح هذه البنية الحصول المتزامن على متغيرات العملية وتشخيصات الأجهزة الثانوية دون إدخال زمن وصول كبير على حلقات التحكم.
• عزل قناة إلى قناة: توفر الوحدة عزلًا كهربائيًا لكل من قنوات الإشارة التناظرية والرقمية. هذا الفصل ضروري لمنع فروق الجهد الأرضي والضوضاء النمطية الشائعة من التأثير على قياسات الإشارة عند التوصيل بأجهزة المجال الموزعة.
• تعويض الوصلة الباردة (CJC): تم تصميم الوحدة لتكون متوافقة مع رفوف الإدخال/الإخراج عالية الكثافة، مما يضمن أداءً حراريًا مستقرًا لدعم دقة أجهزة قياس الحرارة أو وحدات الإدخال الحساسة لدرجة الحرارة المجاورة التي تستخدم منطق CJC.
• اتصال FOUNDATION Fieldbus / Profibus PA: تعمل وحدة TAP كبوابة محددة للإدخال/الإخراج على مستوى المجال، مما يضمن مزامنة حزم البيانات من أجهزة الاستشعار والمحركات اللامركزية لوحدة التحكم DCS، والحفاظ على أداء حلقة التحكم في الوقت الفعلي.

الأسئلة المتكررة

س: هل تدعم وحدة TAP التبديل السريع (hot-swapping) في بيئة DCS حية؟

ج: تعتمد إمكانية التبديل السريع على اللوحة الخلفية ووحدة توزيع الطاقة المحددة المثبتة في رف DCS الخاص بك. ارجع إلى دليل أجهزة النظام للتأكد مما إذا كانت الوحدة 51308095-100 مؤهلة للإدخال أو الإزالة الفورية دون التأثير على عمليات الإدخال/الإخراج المجاورة.

س: هل يمكن لوحدة TAP معالجة الإشارات التناظرية والرقمية في وقت واحد؟

ج: نعم، تم تصميم الوحدة لدعم الإشارات المختلطة. يمكنها الاتصال بكل من الأجهزة الميدانية التناظرية (التيار/الجهد) والرقمية (المنفصلة)، بشرط أن يتم إعداد التجميع الطرفي المرتبط وتكوين البرنامج في محطة هندسة DCS بشكل صحيح لأنواع الإشارات المحددة التي يتم التعامل معها.

إرشادات التركيب الميداني

• التركيب: أدخل الوحدة بإحكام في فتحة الرف المخصصة. تحقق من أن موصلات اللوحة الخلفية متصلة بالكامل وقم بتثبيت الوحدة باستخدام مشابك القفل الميكانيكية المتوفرة لمنع توهين الإشارة بسبب انقطاع الاتصال.
• التأريض: قم بتوصيل طرف تأريض هيكل الوحدة بحافلة الأرض الرئيسية للخزانة باستخدام وصلة منخفضة المعاوقة. هذا إلزامي للتخفيف من التداخل الكهرومغناطيسي (EMI) وضمان سلامة مسارات الإشارة المعزولة.
• الأسلاك: حافظ على أسلاك إشارة الحقل منفصلة عن خطوط تيار متردد عالية الجهد أو خطوط خرج محرك VFD بمسافة لا تقل عن 150 مم. استخدم كبلات محمية ومزدوجة مجدولة لجميع الأجهزة الميدانية التناظرية والرقمية لتقليل دخول الضوضاء الاستقرائية إلى دوائر إدخال وحدة التوسيع.
