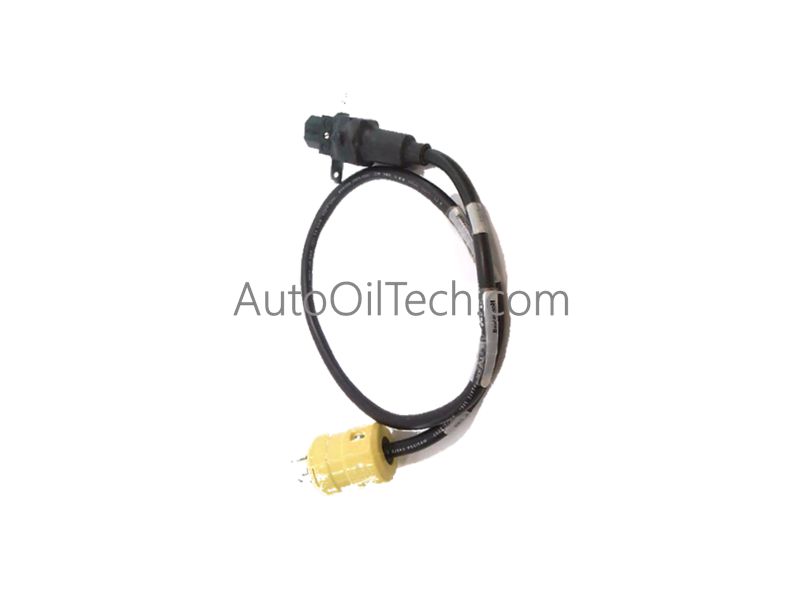

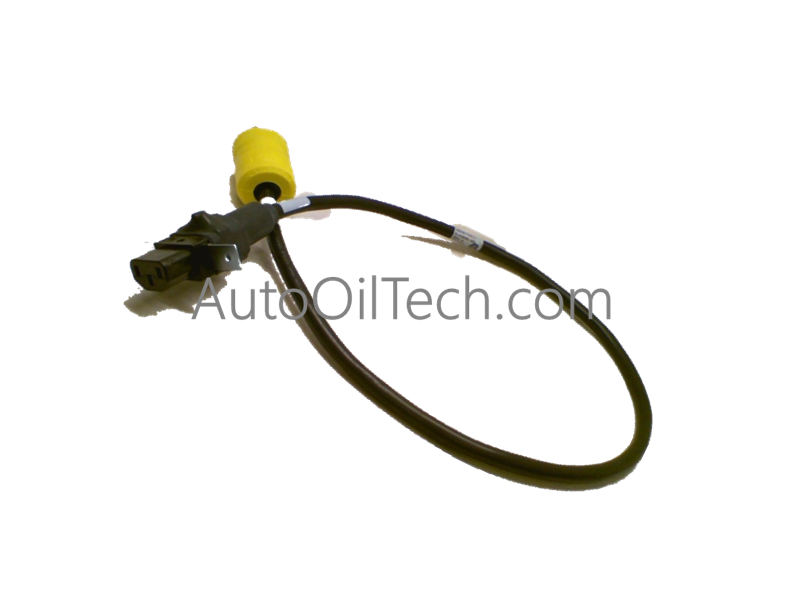

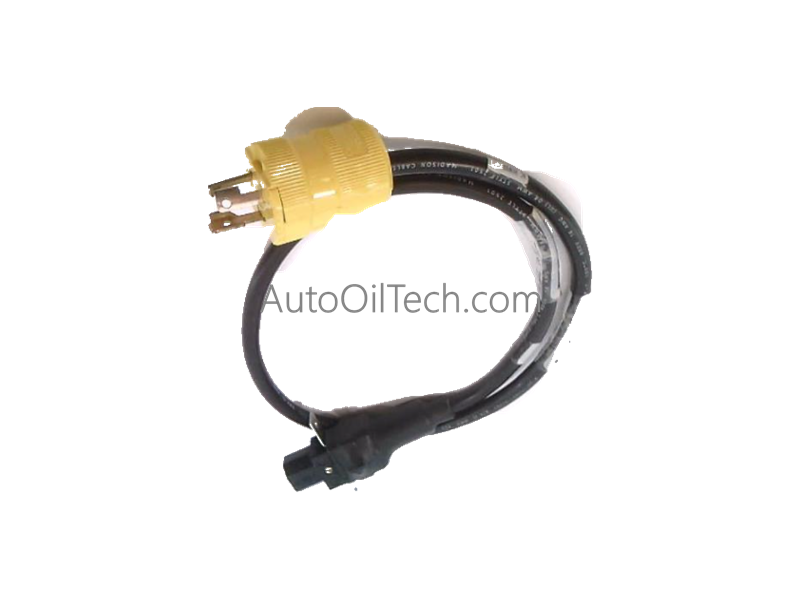

كابل الطاقة لشاسيه التحكم للخدمة الشاقة من هانيويل 51308093-300
No reviews
في الأوراق المالية!
- Part Number: 51308093-300
- Brand: Honeywell
- Type: كابل طاقة لهيكل تحكم شديد التحمل
- Dimensions: 15.8 × 10.5 × 3.5 سم
- Country of Origin: الولايات المتحدة الأمريكية
- Barcode: 8537101190
يشارك
Additional Specifications
| Color / Pattern |
|
| Power Source |
|
وصف المنتج
تم تكوين Honeywell 51308093-300 (سلك الطاقة 51308093-300) لتوزيع تيار متردد عالي التيار أحادي الطور على رفوف الأجهزة الصناعية، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم مجموعة الموصلات ذات القياس الثقيل المتخصصة بتوجيه خط الجهد الأصلي على مستوى الأجهزة لتنشيط وحدات المعالجة المركزية وإمدادات الطاقة لعقد الإدخال/الإخراج عالية الكثافة داخل شبكات وحدات التحكم في أتمتة العمليات من Honeywell.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 51308093-300 |
| العلامة التجارية | Honeywell |
| السلسلة | ملحق هيكل TDC 3000 / Experion PKS |
| المنشأ | الولايات المتحدة |
| الوزن | 0.52 رطل (0.24 كجم) |
| طول الكابل الفعلي | طول 35 بوصة (889 ملم) |
| تصنيف التيار المستمر | أقصى حمل تيار تشغيلي 15 أمبير |
| الجهد التشغيلي الاسمي | شبكات توزيع الطاقة أحادية الطور 125 فولت تيار متردد |
| تصنيف المكونات | كابل لشبكة الكمبيوتر وما إلى ذلك… / كابل وسلك |
| تكوين الموصل | وصلة معدات ثقيلة مصبوبة لإنهاء خط قياسي |
| حالة المنتج | متوقف عن الإنتاج من قبل الشركة المصنعة |
| نوع المنتج | كابلات التوصيل |
التحكم في العمليات وهندسة شبكة أجهزة DCS
- استقرار قضبان الطاقة وربط المعاوقة المنخفضة تحافظ مجموعة سلك الطاقة على مسار إمداد ثابت أحادي الطور 125 فولت تيار متردد مباشرة إلى كتلة توزيع الطاقة الداخلية للهيكل. من خلال تقليل تباينات المعاوقة من الخط إلى المحايد عبر طوله البالغ 35 بوصة، فإنه يمنع انخفاضات الجهد العابرة من مقاطعة سجلات تحويل الإدخال/الإخراج التناظري الحساسة وحلقات تتبع اتصال العقد عالية التردد.
- سلامة العزل الحراري للمرفق وحدود الأمان يتم وضع قلوب الموصلات النحاسية ذات القياس الثقيل داخل غلاف صناعي سميك ومقاوم للهب. تتعامل مصفوفة العزل شديدة التحمل هذه مع الأحمال الحرارية المرتفعة الناتجة عن دورات التوصيل الكهربائي المستمر التي تبلغ 15 أمبير، مع الحفاظ على حدود السلامة الهيكلية المطلقة عبر تكوينات خزانة التجميع الصناعية القياسية من 0 إلى 60 درجة مئوية.
الأسئلة الشائعة
س: ما هي المخاطر التشغيلية التي تنشأ إذا تم توجيه كابل 51308093-300 بجوار كابلات حلقة المجال ذات الجهد المنخفض؟
ج: يؤدي تشغيل خط طاقة تيار متردد نشط بجهد 125 فولت بالتوازي مع خطوط الأجهزة منخفضة الطاقة إلى توليد اقتران مجال كهرومغناطيسي. يضخ هذا التداخل الحثي ضوضاء طفيلية في حلقات HART الحساسة 4-20 مللي أمبير أو دوائر مستشعر RTD، مما يؤدي إلى تقلبات فورية في سجل البيانات وانجراف معالجة الإشارة داخل وحدات إدخال DCS.
س: هل يمكن تبديل مجموعة كابل الطاقة هذه على الساخن أو فصلها بينما تكون عقدة التحكم الرئيسية نشطة؟
ج: لا، يُحظر فصل كابل الطاقة أثناء توصيل النظام بالإنترنت. يؤدي فصل السلك إلى قطع وصلة التيار المتردد الرئيسية على الفور، مما يتسبب في انقطاع إجمالي فوري للمنطق يؤدي إلى إيقاف تشغيل معالجات وحدة التحكم وإجبار جميع المحركات الميدانية النهائية على الدخول في تكويناتها الآمنة من الأعطال غير المزودة بالطاقة.
