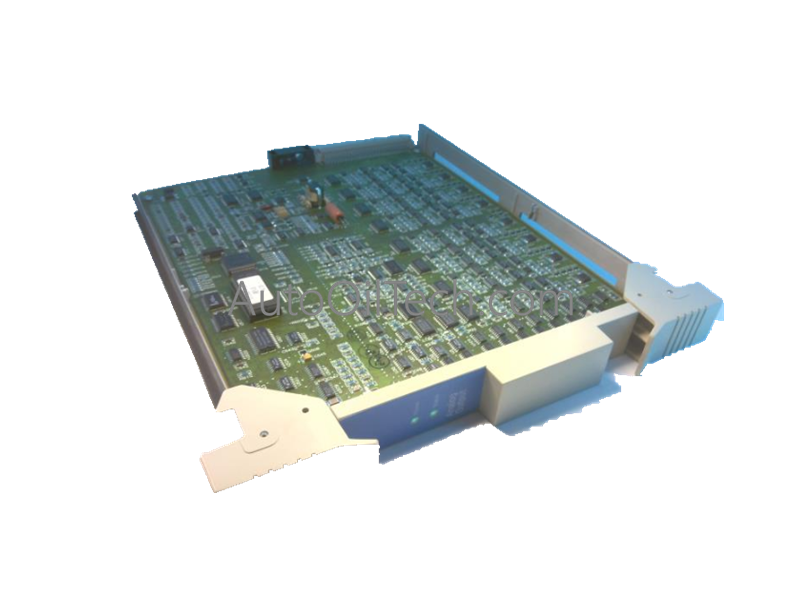

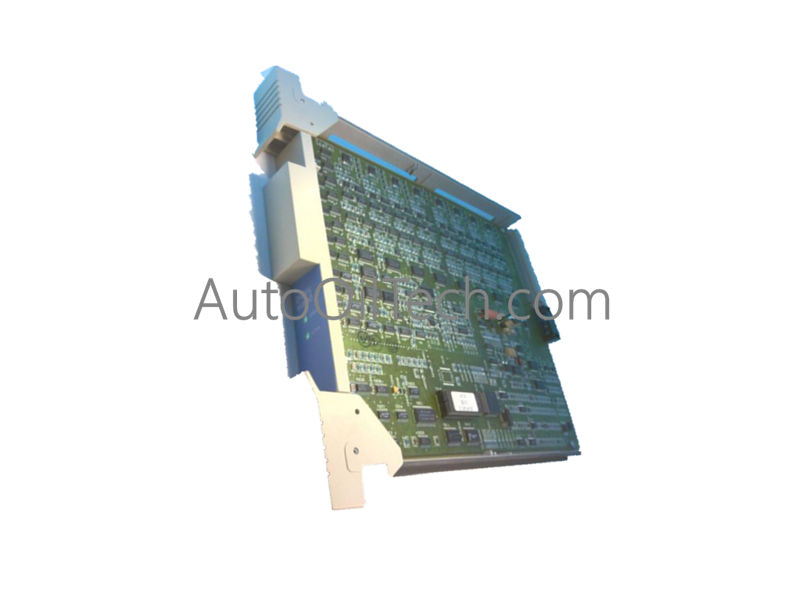

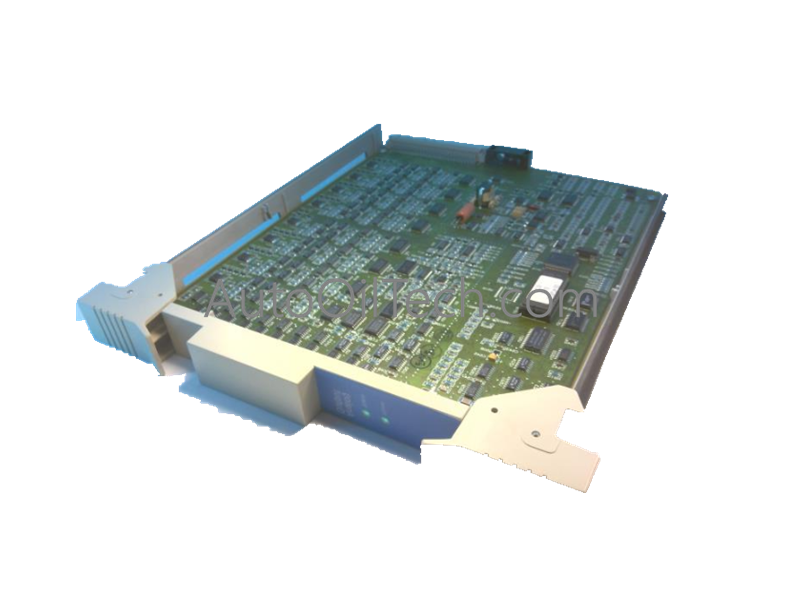

تم تكوين Honeywell 51306673-100 (واجهة عقدة المعالج المحسنة 51306673-100) لتوجيه البيانات عالية السرعة من المعالج إلى الإدخال/الإخراج في أنظمة TDC 3000، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الوحدة كواجهة اتصال متخصصة، وتنشئ مسارات بيانات محددة بين عقد المعالج المركزي وأنظمة الإدخال/الإخراج الطرفية لتنفيذ حلقات التحكم المتزامنة.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
51306673-100
العلامة التجارية
Honeywell
السلسلة
نظام التحكم الموزع TDC 3000
الأصل
الولايات المتحدة
الوزن
0.65 كجم
الأبعاد
12 سم × 10 سم × 2 سم
درجة حرارة التشغيل
من 0 إلى 60 درجة مئوية (نطاق نشر العقدة الصناعية القياسي)
استهلاك الطاقة
يعتمد على استهلاك اللوحة الخلفية للنظام الأساسي
نوع الوحدة
بطاقة واجهة عقدة المعالج المحسنة (EPNI)
واجهات الاتصال
وصلة تسلسلية متزامنة، ناقل شبكة منطقة التحكم (CAN)
هندسة النظام
العمود الفقري لواجهة الإدخال/الإخراج لنظام التحكم الموزع (DCS)
التحكم في العمليات وتخطيط شبكة أجهزة DCS
عزل من قناة إلى قناة وإشارات تفاضلية توفر إلكترونيات الواجهة حواجز عزل كلفانية عبر العقد التسلسلية وعقد اتصال ناقل CAN. يمنع هذا الفصل المادي طبقة الضوضاء الكهربائية ذات النمط المشترك ويمنع الفولتية الميدانية العابرة من الانتشار المتبادل في خلايا المنطق الخلفية للمعالج الداخلية.
قياس عن بعد متعدد البروتوكولات ومزامنة العقد تتعامل الوحدة مع معالجة البروتوكولات المتزامنة عبر كل من الشبكات التسلسلية ومصفوفة ناقل CAN المدمجة. يمكّن إطار توجيه الحافلات المتعددة هذا من استطلاع تشخيصي في الوقت الفعلي للناقل الميداني وتحديد أولويات مسح الإدخال/الإخراج، ومطابقة معدلات عقد المعالجة مع تحديثات الأجهزة الميدانية الموزعة.
الأسئلة المتداولة
س: ما هي قيود الفتحات المادية عند تثبيت أو إزالة بطاقة واجهة 51306673-100؟
ج: يتم تقييد سحب أو إدخال وحدة EPNI بينما تكون طاقة اللوحة الخلفية لعقدة الهيكل المضيف نشطة. يؤدي فصل البطاقة أثناء العمليات النشطة إلى قطع مصفوفة ناقل الاتصال المنطقي، مما يتسبب في مهلات اتصال العقدة الفورية ويدفع رفوف الإدخال/الإخراج المرتبطة بها إلى حالتها الاحتياطية الآمنة المكونة.
س: كيف تتفاعل الوحدة مع فقدان مفاجئ لإشارات ساعة المزامنة عبر الوصلة التسلسلية؟
ج: عند اكتشاف عطل في الساعة أو عدم محاذاة الإطار على الوصلة الأساسية، تقوم منطق الاتصال الداخلي بتعيين بت خطأ تشخيص الشبكة داخل سجل حالة وحدة التحكم. ثم تتوقف البطاقة عن توجيه البيانات النشطة وتحول وحدات الإدخال/الإخراج النهائية إلى حالات آمنة ذات قيمة أخيرة أو صفرية اعتمادًا على المعلمات المبرمجة مسبقًا.
