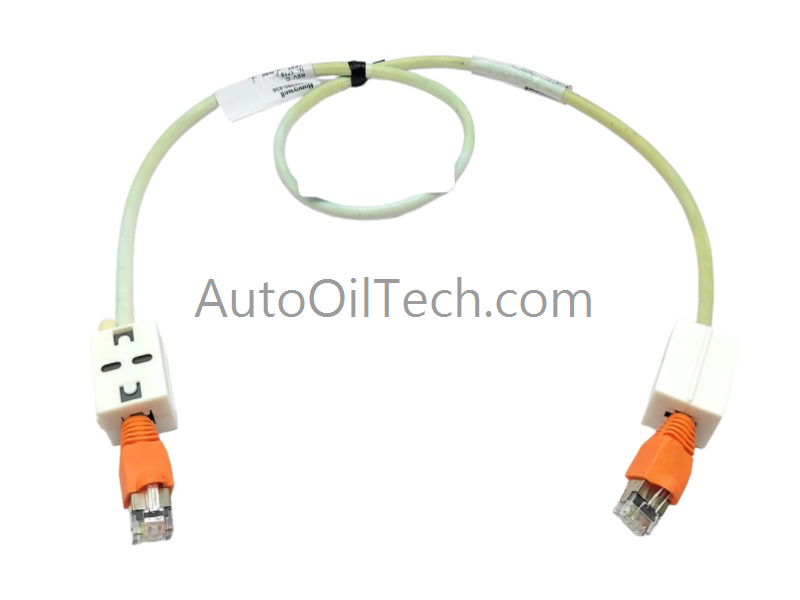

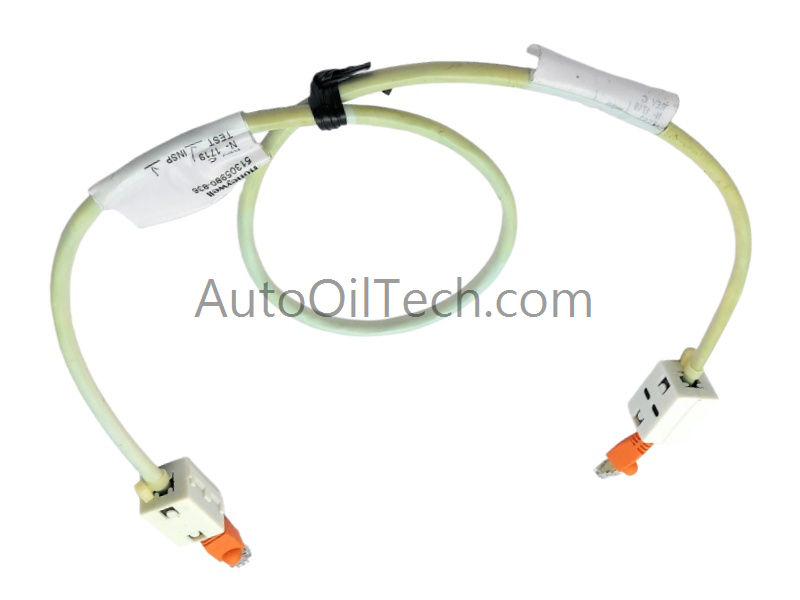

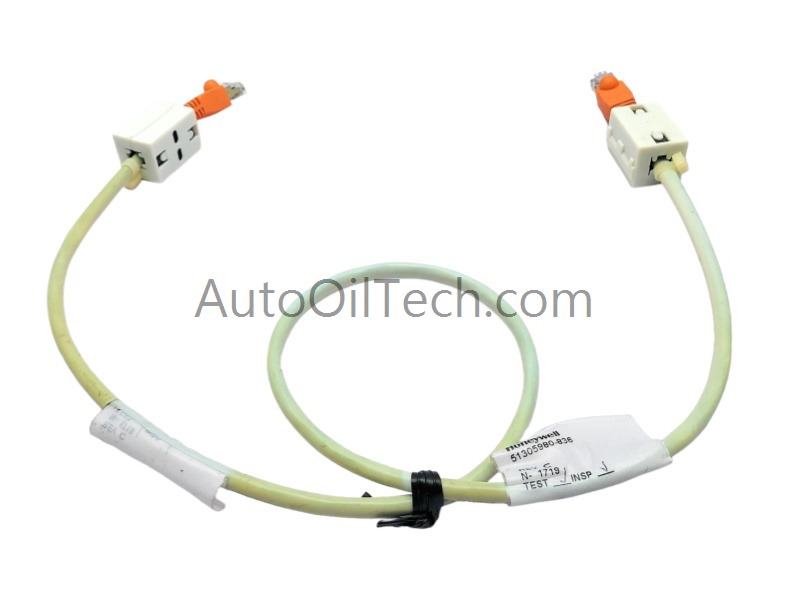

يُعد Honeywell 51305980-836، والمفهرس أيضًا باسم كابل الربط البيني لوحدة التحكم 51305980-836، مكونًا ماديًا مخصصًا لمزامنة وحدات التحكم الاحتياطية ضمن منصات Experion PKS DCS.
المواصفات المادية
المعلمة
المواصفات
النموذج
51305980-836
العلامة التجارية
Honeywell
السلسلة / المنصة
Experion PKS / C300 DCS
نوع المنتج
كابل وحدة التحكم الاحتياطية
طول الكابل
36 بوصة (0.91 متر)
نوع الموصل
DB-9 ذكر
بنية الكابل
زوج ملتوي محمي
الأصل
الولايات المتحدة الأمريكية
الوزن الصافي
0.4 كجم
الأبعاد
140 مم × 145 مم × 70 مم
درجة حرارة التشغيل
-20 إلى 70 درجة مئوية
ميزات عزل القناة وواجهة العملية
يُسهل كابل الربط البيني Honeywell 51305980-836 ذو الزوج الملتوي المحمي اتصال وصلة البيانات ذات الكمون المنخفض بين أزواج وحدات التحكم C300 المزدوجة الاحتياطية. يعزل غلاف الكابل المحمي بالكامل إشارات مزامنة الحالة عن الضوضاء الكهرومغناطيسية عالية التردد الموجودة في رفوف DCS عالية الكثافة. يوجه هذا التجميع بيانات التحكم عالية السرعة جنبًا إلى جنب مع قنوات الإدخال/الإخراج HART ذات 4-20 مللي أمبير، مع الحفاظ على قمع الحلقة الأرضية المادية وعزل القناة إلى القناة عبر وحدات اللوحة الخلفية المتصلة.
الأسئلة المتداولة
س: ما هي الواجهات المادية المستخدمة في كابل وحدة التحكم 51305980-836؟
ج: تم تصميم الكابل بموصلات زوج ملتوي محمية تنتهي في كلا الطرفين بموصلات DB-9 ذكر.
س: كيف يدعم كابل 51305980-836 تشغيل وحدة التحكم المتسامحة مع الأخطاء الاحتياطية؟
ج: ينشئ الكابل وصلة اتصال مادية مباشرة بين وحدتي تحكم C300، مما يضمن مزامنة قاعدة البيانات في الوقت الفعلي والتنفيذ الفوري لتجاوز الفشل دون انقطاع العملية.
إرشادات التركيب الميداني
تحقق من بقاء درجات حرارة الخزانة المحلية ضمن نطاق التشغيل القياسي قبل توجيه الكابل.
قم بمحاذاة موصلات DB-9 الذكر مع منافذ التكرار الأولية والثانوية لـ C300، مع الحرص على عدم ثني دبابيس الواجهة.
اربط براغي الإبهام DB-9 المدمجة لتأمين التأريض ذو المعاوقة المنخفضة ومنع الانفصال الناتج عن الاهتزاز.
حافظ على أنصاف أقطار الانحناء القياسية على طول الطول البالغ 36 بوصة لحماية موصلات الزوج الملتوي الداخلية ودرع الحماية.
تأكد من مؤشرات LED الصحيحة لحالة وحدة التحكم على كلتا وحدتي C300 للتحقق من مزامنة الوصلة النشطة.
