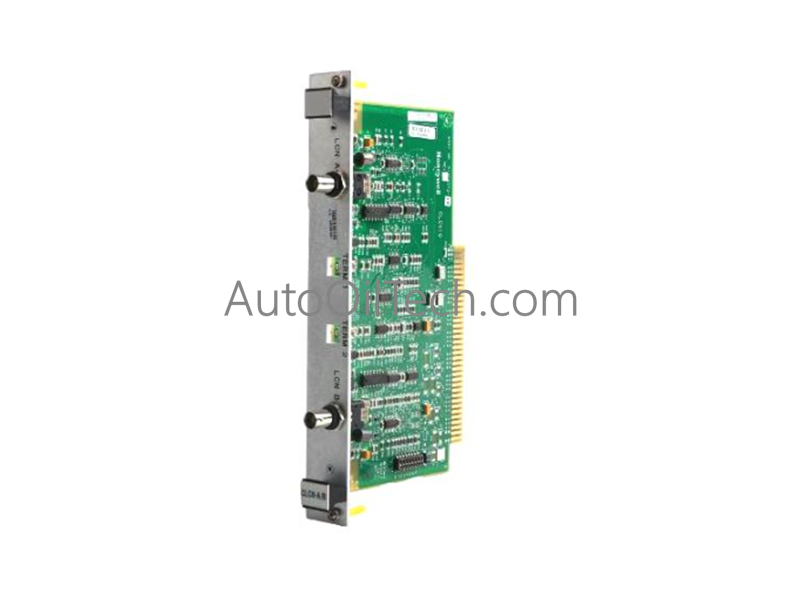

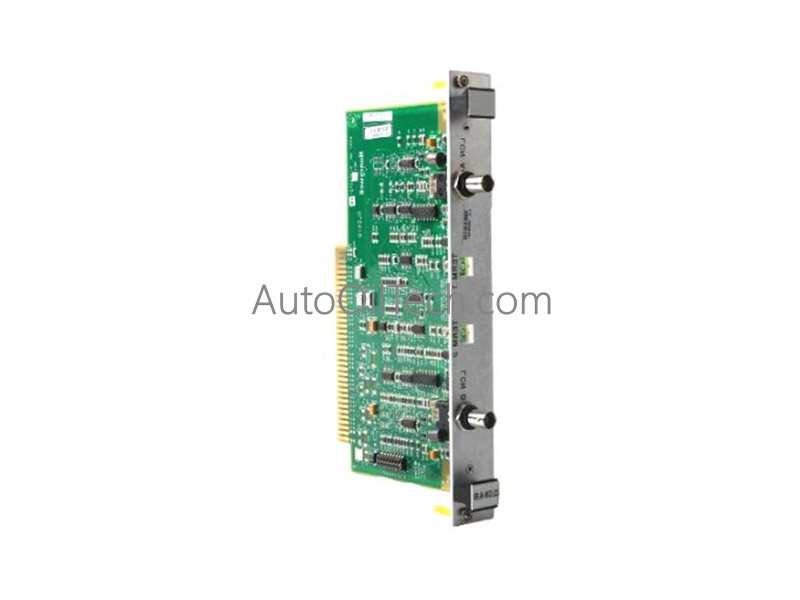

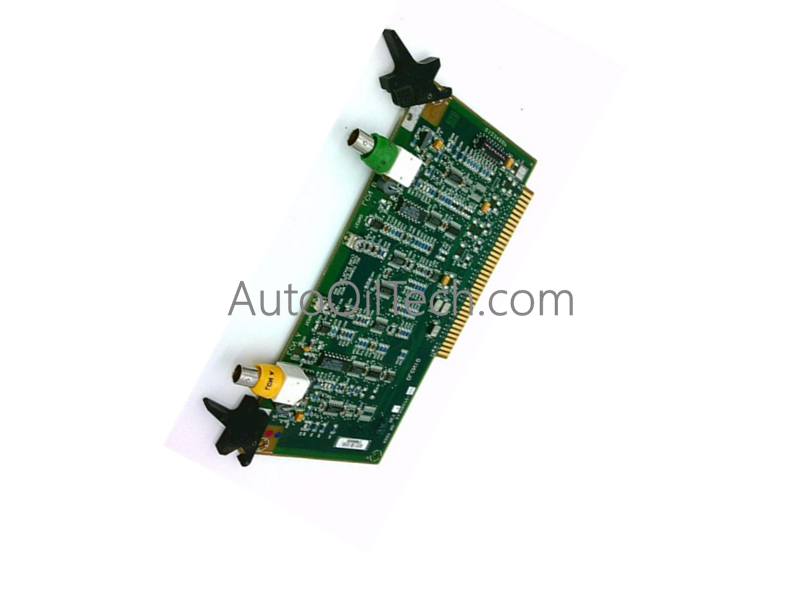

يعمل جهاز Honeywell 51305072-700، والمفهرس أيضاً بالرقم 51305072-700 TDC 3000 Input Output Board، كمكون مخصص للأجهزة لتوجيه الإشارات عالي التكامل وجسر الاتصالات ضمن بنيات شبكة التحكم المحلية (LCN). تدير الوحدة المثبتة على الهيكل مصفوفات ترجمة البيانات في الوقت الفعلي محلياً في طبقة الأجهزة للحفاظ على خطوط اتصال متزامنة بين عقد المعالجة واللوحة الخلفية للشبكة المتكررة.
مواصفات الجهاز
المعلمة
المواصفات
الموديل
51305072-700
الماركة
Honeywell
السلسلة
TDC 3000 / شبكة التحكم المحلية (LCN)
المنشأ
الولايات المتحدة
الوزن
3.00 كجم (6.61 أرطال) إجمالي وزن الشحن
توافق الهيكل
فتحات مخصصة متعددة في هيكل LCN
واجهة الشبكة
مسارات اتصال جذع LCN المتكررة
استهلاك الطاقة
إمداد منطقي منظم عبر مسارات اللوحة الخلفية المشتركة للهيكل
بنية الواجهة
تصميم لوحة دوائر مطبوعة عالية الكثافة متعددة الطبقات
نوع المنتج
لوحات الإدخال/الإخراج الموزعة
واجهة أجهزة التحكم في العمليات وDCS
عزل القناة إلى القناة والتوجيه المتكرر تشتمل لوحة الواجهة على حدود كهربائية مخصصة مصممة لفرض معلمات عزل القناة إلى القناة بين مسارات شبكة LCN المتوازية. تضمن طوبولوجيا الدائرة المستقلة هذه أن ماس كهربائي في الكابل، أو خطأ أرضي، أو زيادة حثية على خط جذع واحد لا يمكن أن تعطل سجلات نقل البيانات أو تسقط وصلة الاتصال للمسار المتكرر النشط.
تجزئة النظام الفرعي لبروتوكول حلقة HART بجهد 4-20 مللي أمبير تدير الوحدة مصفوفات ترجمة بيانات الشبكة ذات الطبقة العليا معزولة تماماً عن إشارات بروتوكول حلقة HART بجهد 4-20 مللي أمبير من جانب المجال. تضمن هذه المنطقة الهيكلية أن عمليات العقدة المحلية وروتينات تمرير الرموز عالية التردد في الشبكة لا تقوم بحقن ضوضاء حاملة مرة أخرى في خطوط التحكم التناظرية النشطة أو تقاطع دورة معالجة DCS الأساسية.
