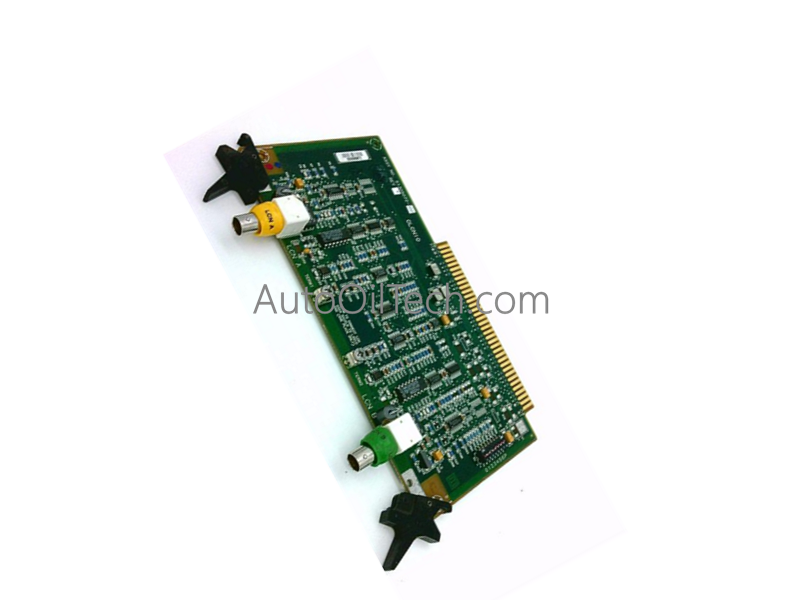

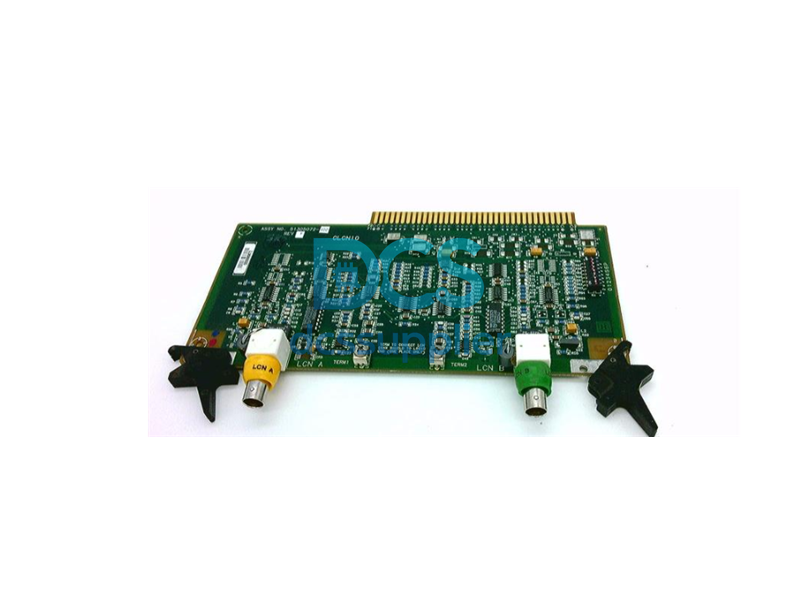

تعمل البطاقة Honeywell 51305072-300، والمصنفة أيضًا باسم بطاقة الإدخال/الإخراج 51305072-300 CLCN-B CE Comp.، كمكون مادي مخصص لتوجيه الإشارة عالي السلامة وجسر الاتصالات ضمن معماريات شبكة التحكم المحلية (LCN) من نوع TDC 3000. تدير مجموعة المعالجة مصفوفات ترجمة البيانات في الوقت الفعلي بشكل أصلي على الطبقة المادية للحفاظ على روابط ناقل الإدخال/الإخراج المتزامنة بين وحدات المعالجة من جانب الحقل ومنطق التحكم المركزي.
المواصفات الفنية للأجهزة
المعلمة
المواصفات
الموديل
51305072-300
العلامة التجارية
Honeywell
السلسلة
TDC 3000 / Experion LCN Subsystems
المنشأ
الولايات المتحدة
الوزن
3.00 كجم (6.61 رطل) إجمالي وزن الشحن
نوع المنتج
تجميع بطاقة إدخال/إخراج متوافقة مع CLCN-B CE
المطابقة
توجيهات الجهد المنخفض والتوافق الكهرومغناطيسي لـ CE
استهلاك الطاقة
سحب منطقي داخلي منظم من خطوط اللوحة الخلفية المشتركة للهيكل
معمارية الواجهة
تصميم لوحة دوائر مطبوعة متعددة الطبقات عالية الكثافة
نوع المنتج
لوحات الإدخال/الإخراج الموزعة
التحكم في العمليات وواجهة أجهزة DCS
بروتوكول حلقة HART بـ 4-20 مللي أمبير وتجزئة النظام الفرعي تنشئ بطاقة CLCN-B مناطق ترجمة بيانات عالية السلامة معزولة تمامًا عن إشارات بروتوكول حلقة HART بـ 4-20 مللي أمبير من جانب الحقل. يقسم هذا التقسيم الموجه ارتفاعات الوضع المشترك العابرة عالية التردد التي تنشأ داخل حلقات أجهزة الحقل من اختراق بطاقات معالج عقد النظام ذات المستوى الأعلى أو تعطيل سجلات الاتصال الداخلية للخزانة.
عزل قناة إلى قناة ودرع توافق CE يشتمل تجميع البطاقة على حواجز كهربائية مدمجة مصممة لفرض معلمات عزل قناة إلى قناة عبر جميع مسارات البيانات التشغيلية. تم تصميم تخطيط اللوحة المادية بفلترة محسنة لقمع الضوضاء لتلبية توجيهات توافق CE، مما يمنع تسرب انبعاثات التردد الحامل الداخلية ويحمي النظام من التداخل الخارجي للترددات اللاسلكية أو الكهرومغناطيسية.
