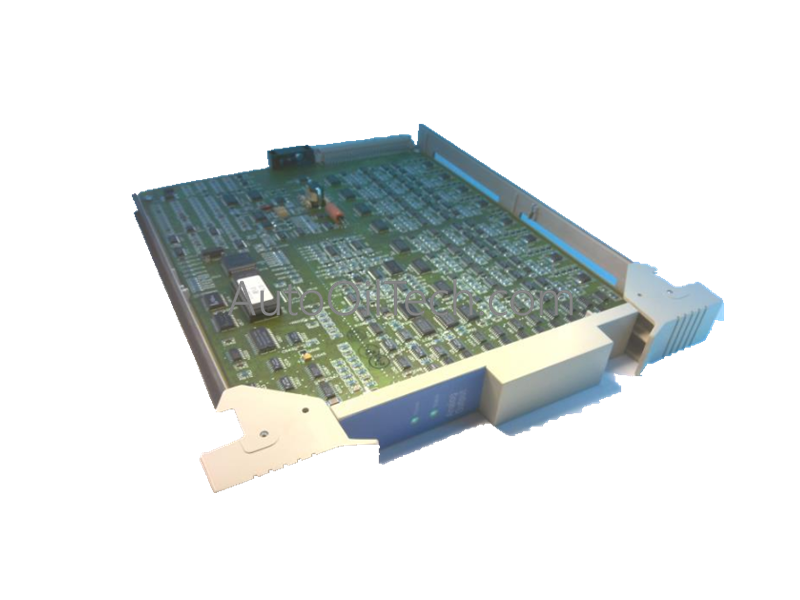

تعمل الوحدة Honeywell 51304672-100، والمصنفة أيضًا باسم وحدة معالج الإخراج التناظري 51304672-100، كمكون أجهزة مخصص لتحويل الإشارة الرقمية إلى تناظرية وتنسيق الحلقة في الوقت الفعلي ضمن شبكات TDC 3000 Process Manager Module (PMM). تدير البطاقة مصفوفات توليد التيار والجهد المحلية أصلاً على مستوى الأجهزة لتشغيل عناصر التحكم النهائية عبر البنى الصناعية الموزعة.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
51304672-100
العلامة التجارية
Honeywell
السلسلة
TDC 3000 / Process Manager Module (PMM)
المنشأ
الولايات المتحدة
الوزن
1.41 رطل (0.64 كجم) صافي كتلة المكون المادي
الأبعاد
هندسة وحدة التوصيل القياسية لشاسيه PMM
درجة حرارة التشغيل
حدود حاوية التحكم الصناعية القياسية غير المهواة
استهلاك الطاقة
سحب منطق داخلي منظم من خطوط اللوحة الخلفية المشتركة للشاسيه
وظيفة الوحدة
معالجة إخراج تناظري مخصص متعدد القنوات
بنية الواجهة
مصفوفة لوحة دوائر مطبوعة متعددة الطبقات عالية الكثافة
نوع المنتج
وحدات الإخراج التناظري
واجهة التحكم في العمليات وأجهزة نظام التحكم الموزع (DCS)
عزل وتتبع السجل من قناة إلى أخرى تشتمل لوحة المعالج على حواجز كهربائية مخصصة عبر مراحل الإخراج الخاصة بها لفرض عزل من قناة إلى أخرى بين الحلقات الميدانية المستقلة. تعزل هذه البنية محولات الإشارة الرقمية إلى تناظرية (DAC) الداخلية عن اضطرابات الجهد الخارجي ذي النمط المشترك، مما يمنع حدوث دائرة قصر واحدة على محدد موضع الصمام الميداني من الانتشار إلى حلقات التحكم المجاورة أو إسقاط ناقل الرف الأساسي.
حماية واجهة بروتوكول حلقة HART 4-20 مللي أمبير تقوم الوحدة بتمرير قيم التحكم المعدلة مباشرةً إلى ملفات إنهاء الحقل التي تتعامل مع توصيلات الأسلاك الميدانية لبروتوكول حلقة HART 4-20 مللي أمبير متعددة القنوات. يستخدم تصميم الأجهزة مراحل تكييف مُصفاة تمنع الارتفاعات المفاجئة الحثية في المجال والتداخل الحثي من تحويل سجلات الأوامر الرقمية، مما يحافظ على تكامل البيانات بين وحدة المعالجة المركزية وعناصر التحكم النهائية.
