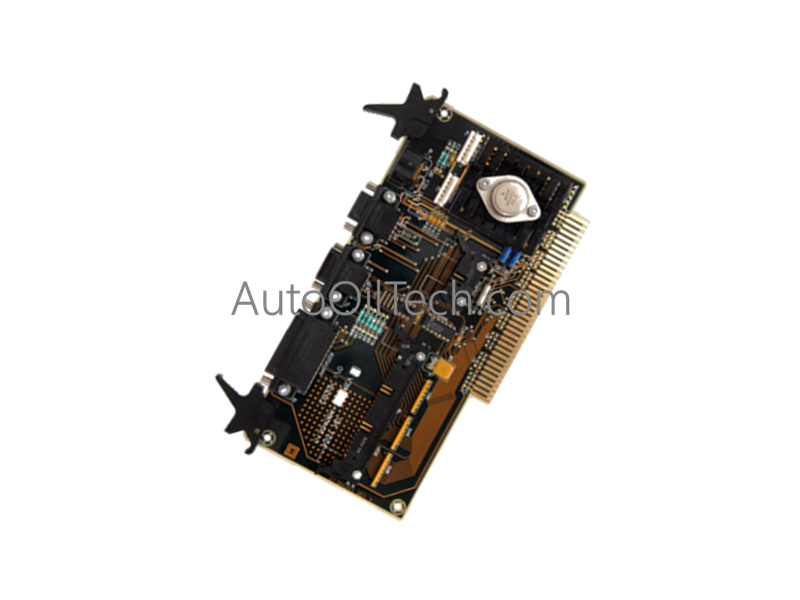

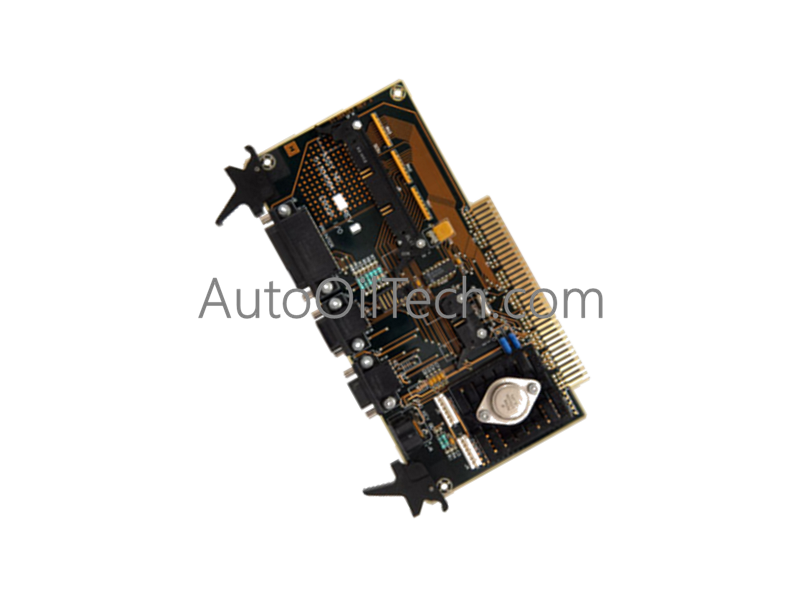

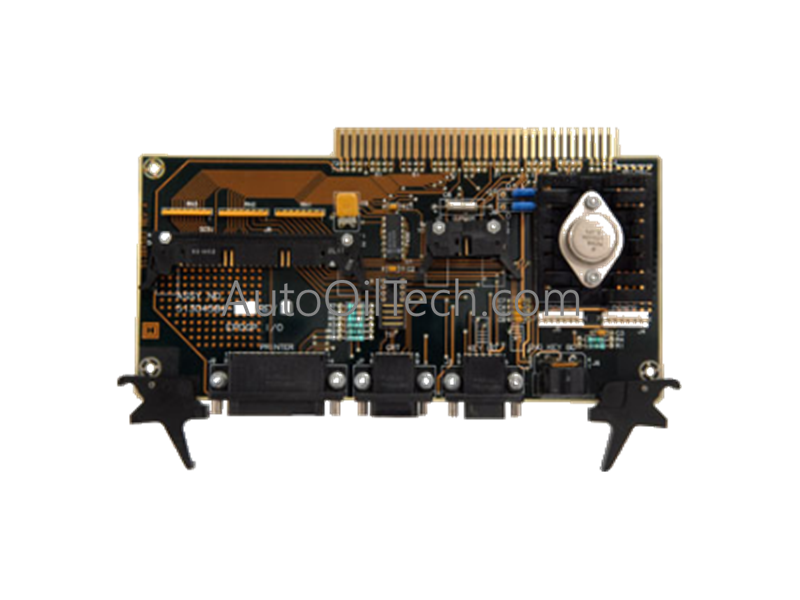

تعمل لوحة المحرك الاحتياطية Honeywell 51304501-100، والمصنفة أيضاً بالرمز 51304501-100، كمكوّن مادي مخصص لتنفيذ التبديل عالي السرعة وتتبع خطوط اللوحة الخلفية ضمن شبكات وحدة إدارة العمليات (PMM) من نوع TDC 3000. تدير البطاقة مصفوفات توجيه ناقلات البيانات الزائدة بشكل أصلي في الطبقة المادية للحفاظ على مزامنة المعالجين المزدوجين عبر البنى الصناعية الموزعة.
المواصفات المادية
المعلمة
المواصفات
النموذج
51304501-100
العلامة التجارية
Honeywell
السلسلة
TDC 3000 / وحدة إدارة العمليات (PMM)
المنشأ
الولايات المتحدة
الوزن
1.26 رطل (0.57 كجم) كتلة المكون المادي الصافي
الأبعاد
هندسة بصمة هيكل فتحة بطاقة PMM القياسية
درجة حرارة التشغيل
تفاوتات خزانة التحكم الصناعية القياسية غير المهواة
استهلاك الطاقة
سحب المنطق الداخلي المنظم من خطوط اللوحة الخلفية المشتركة للهيكل
الوظيفة الأساسية
التحكم المتزامن في تكرار وحدة إدارة العمليات (RDC)
الركيزة البينية
تصميم لوحة دوائر مطبوعة عالية الكثافة متعددة الطبقات
نوع المنتج
لوحات الإدخال/الإخراج الموزعة
واجهة التحكم في العمليات وأجهزة DCS
عزل القناة عن القناة ومزامنة الناقل تتميز لوحة المشغل بمسارات عزل عالية السرعة عبر مسارات معالجتها لفصل عقد المنطق النشطة والاحتياطية عن الأعطال المحتملة بين القنوات. تقوم البنية المادية بمزامنة ذاكرات المعالج المزدوجة في وقت واحد، وتفرض التحقق المستقل من الحدود لمنع الأعطال الكهربائية المحلية من الانتقال عبر مسارات اللوحة الخلفية الاحتياطية.
بروتوكول حلقة HART بجهد 4-20 مللي أمبير وحماية الواجهة الأساسية تتصل المجموعة مباشرة بملفات إنهاء النظام الرئيسي حيث تنتهي حقول بروتوكول حلقة HART متعددة القنوات بجهد 4-20 مللي أمبير. يمنع هذا الفصل المادي عابرات التبديل أو انقطاعات الكابلات المفاجئة داخل مسارات أجهزة القياس الميدانية من تغيير سجلات الحالة لمصفوفة المنطق الاحتياطية أثناء عمليات نقل العقد التلقائية.
