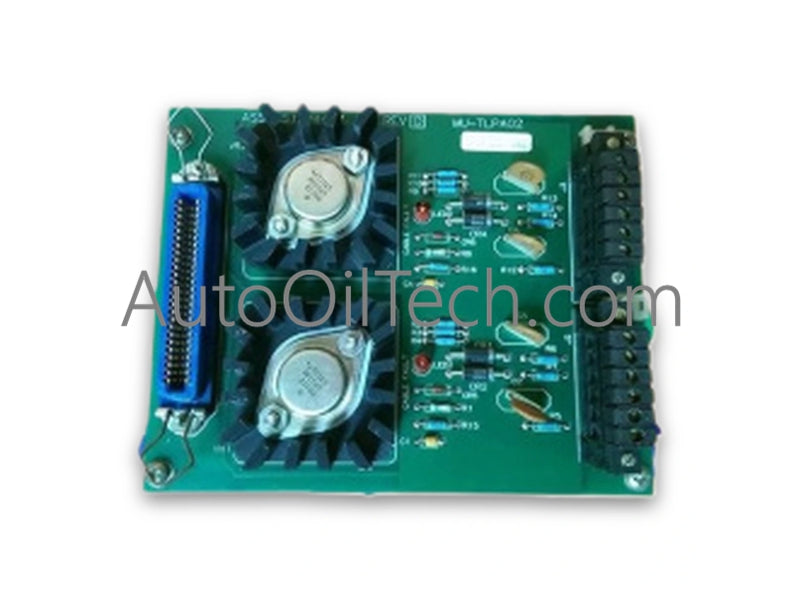

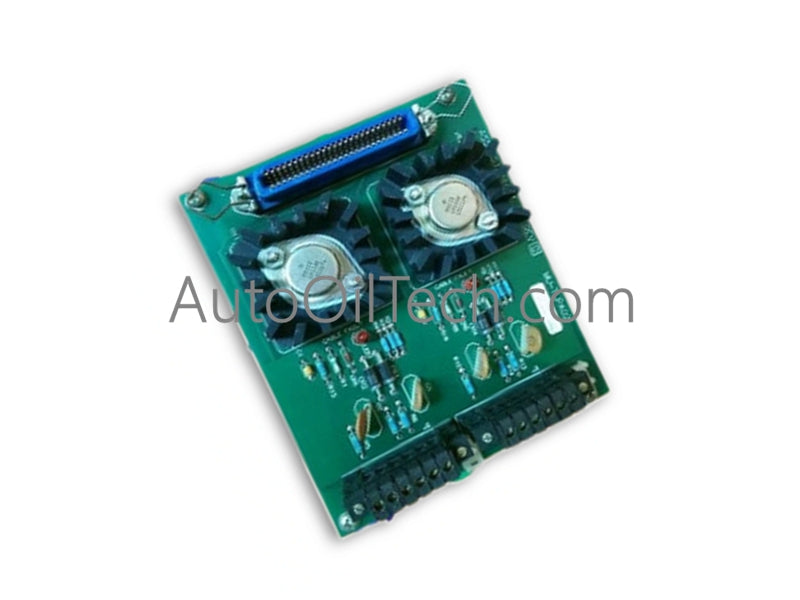

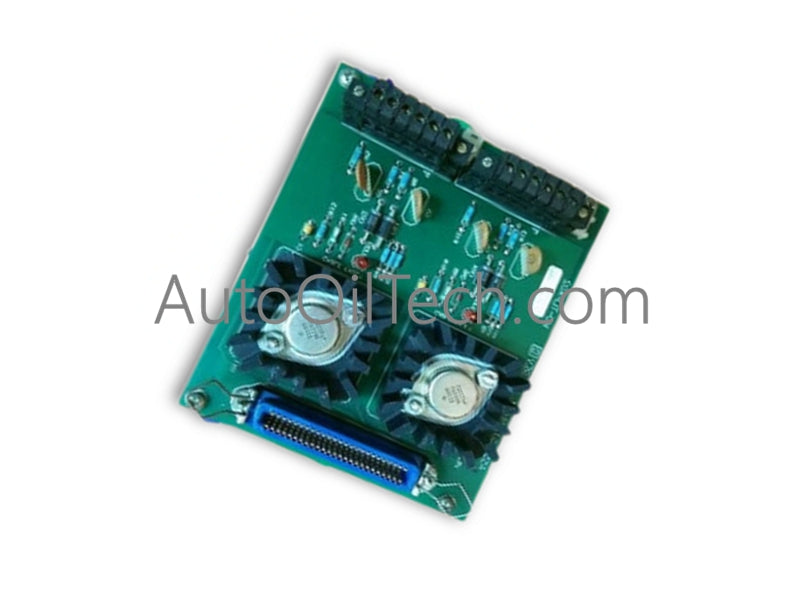

تم تكوين Honeywell 51304467-100 (لوحة محول الطاقة 51304467-100) لتوزيع الطاقة وتكييف إشارة الناقل في معماريات نظام التحكم الموزع (DCS) من Honeywell، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
مواصفات الأجهزة
المعلمة
المواصفات
الموديل
51304467-100
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية / تجميع عالمي
نوع المنتج
لوحة محول طاقة
جهد الإمداد
24 فولت تيار مستمر للطاقة الاسمية للناقل
حماية التيار
صمام مدمج وتصفية زيادة الجهد العابرة
درجة حرارة التشغيل
من 0 درجة مئوية إلى 60 درجة مئوية
الأبعاد
بصمة حامل نظام التحكم الموزع القياسية
الوزن
1.5 كجم
العزل بين القنوات وتوصيل الناقل
تنظيم خط الطاقة: يوفر تحويل جهد التيار المستمر المنظم وموازنة التيار لبطاقات الإدخال/الإخراج المجاورة عبر اللوحة الخلفية للنظام.
حماية الخط الجلفانية: يدمج ثنائيات قمع الجهد العابرة (TVS) المدمجة وشبكات تصفية الضوضاء لمنع انتشار الانتقالات الكهربائية على طول خطوط الطاقة الداخلية.
تنفيذ الطاقة الاحتياطية: يدعم تكوينات إمداد الطاقة ثنائية الناقل للحفاظ على التنفيذ المستمر للوحة أثناء انقطاع مصدر الطاقة الوحيد.
الأسئلة الشائعة
س: هل يمكن استبدال اللوحة 51304467-100 أثناء تشغيل رف النظام؟
ج: يعتمد الاستبدال أثناء التشغيل على تصميم هيكل الحاوية المحدد؛ تتطلب خدمة الصيانة الميدانية القياسية إيقاف تشغيل أو عزل تغذية التيار المستمر الواردة للوحة لمنع حدوث أقواس كهربائية موضعية أثناء توصيل الأطراف.
س: ما هي أجهزة الحماية الموجودة على اللوحة للتعامل مع أحداث زيادة التيار؟
ج: تتضمن مجموعة المحول مكونات تحديد التيار ذات الحالة الصلبة وصمامات مدمجة سريعة المفعول لحماية الدوائر المنطقية النهائية من ظروف التحميل الزائد.
إرشادات التركيب الميداني
التثبيت الميكانيكي: قم بتركيب لوحة المحول في فتحة قفص البطاقة المخصصة باستخدام مسارات المحاذاة المصنعية. أحكم ربط جميع أجهزة التثبيت يدويًا لضمان تأريض إيجابي عبر الإطار.
سلامة توصيل الطاقة: تأكد من أن أسلاك إمداد 24 فولت تيار مستمر غير مشغلة قبل إدخال الطرفيات. استخدم معايير قياس الأسلاك المناسبة والوصلات المجعدة في جميع توصيلات الطاقة.
معايير التأريض: قم بتوصيل طرف تأريض الهيكل مباشرة بشريط التأريض الرئيسي للخزانة باستخدام سلك نحاسي منخفض المقاومة. تجنب التأريض من خلال دروع الإشارة الثانوية.
