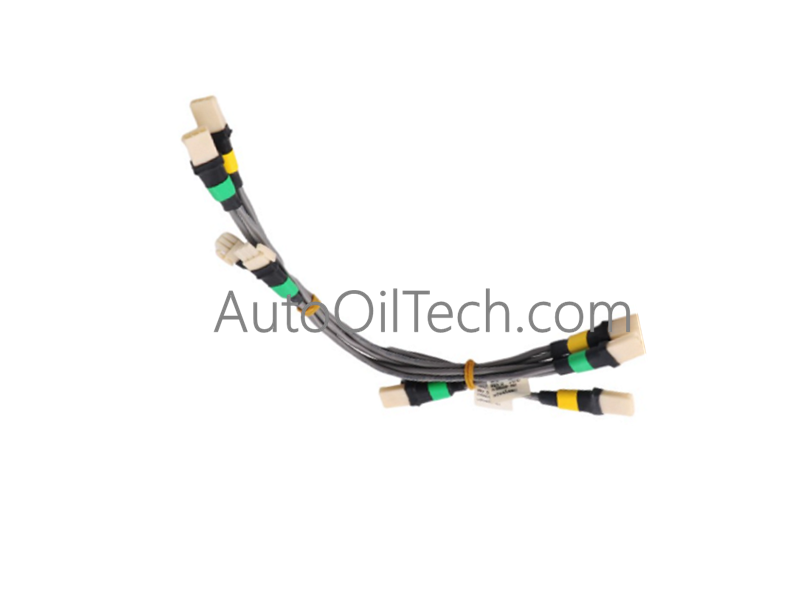

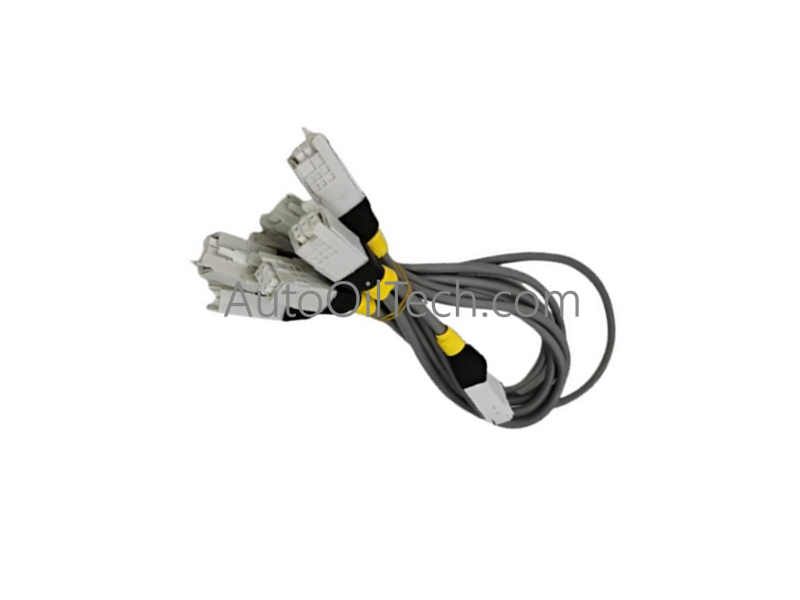

Honeywell 51202971-502 كابل IO Link

يعمل الكابل Honeywell 51202971-502، والمفهرس أيضًا باسم كابل الربط البيني (IO Link Cable) 51202971-502، كأحد مكونات الأجهزة المخصصة للربط البيني للنظام الفرعي للإدخال/الإخراج (I/O) عالي الكثافة ضمن منصات نظام التحكم الموزع (DCS) Experion PKS. فهو يربط ماديًا كتل طرفية رقمية وتناظرية بعيدة باللوحات المركزية للتجميع، ويوجه متغيرات العملية في الوقت الفعلي دون أخطاء في الإرسال.

مواصفات الأجهزة

التحكم في العمليات الموزعة والوصلات البينية لنظام التحكم الموزع (DCS)

• بروتوكول حلقة HART 4-20 مللي أمبير وطبقة توجيه الناقل الميداني يحمل تجميع الموصلات المتعددة إشارات تحكم ذات جهد منخفض من ما يصل إلى ستة أجهزة ميدانية مستقلة في وقت واحد. ويعمل كوسيط مادي أساسي لحزم بيانات HART الرقمية 4-20 مللي أمبير، ويرسل القياسات عن بعد للمعالجة المعايرة إلى وحدات إدخال/إخراج نظام التحكم الموزع (DCS) عالية الكثافة عبر مسافة متواصلة تبلغ 100 قدم دون التسبب في انحراف الانتشار أو توهين الإشارة.
• عزل القنوات وكبت الضوضاء يقلل الفصل الهيكلي المدمج بين أزواج الموصلات الملتوية من الاقتران السعوي والاستقرائي الداخلي عبر القنوات المتوازية. يقلل هذا التصميم من التداخل ويخفف من خطر تسرب عابر عالي الطاقة على قناة إدخال واحدة إلى الخطوط المجاورة، مما يحافظ على وضوح إرسال الإشارة في التخطيطات الصناعية المعقدة.

الأسئلة المتكررة

س: كيف يؤثر طول 100 قدم من 51202971-502 على انخفاض الجهد لحلقات 4-20 مللي أمبير؟

ج: يحافظ قلب النحاس عالي النقاء داخل التجميع على مقاومة حلقة داخلية منخفضة عبر مسافة 30 مترًا. بينما يكون تأثير انخفاض الخط ضئيلًا لإشارات 4-20 مللي أمبير التناظرية القياسية، يجب أن تتضمن وثائق الهندسة الميدانية مقاومة النحاس المحددة لكل قدم في حسابات ميزانية الحلقة لضمان جهد طرفي كافٍ للأجهزة التي تعمل بالحلقة.

س: هل يمكن نشر هذا الكابل المغلف بـ PVC مباشرة في البيئات المعرضة للهيدروكربونات والمذيبات العضوية؟

ج: تم تصميم مادة الغلاف الخارجي PVC لخزانة المفاتيح القياسية وتوجيه الدرج الصناعي في درجات الحرارة القصوى من -40 إلى 70 درجة مئوية. للتركيبات ذات التعرض المستمر للمذيبات المسببة للتآكل، أو تراكم المنتجات البترولية، أو التعرض المباشر للأشعة فوق البنفسجية، يجب توجيه الكابل داخل قناة فولاذية مؤرضة ومقاومة للسوائل لمنع تدهور الغلاف بمرور الوقت.

إرشادات التثبيت الميداني

• محاذاة الموصلات، وتشابك خيط M12، والتوجيه الميكانيكي قم بمحاذاة الشقوق للموصلات M12 بدقة مع المسامير المقابلة على كتلة جهاز الإدخال/الإخراج قبل تدوير صامولة التوصيل الملولبة. أحكم ربط مجموعة الموصل يدويًا حتى تستقر بالكامل، ثم طبق حدود عزم الدوران القياسية للوحة لضمان إحكام مانع للغاز ومقاوم للاهتزاز يمنع انقطاعات الإشارة المتقطعة.
• إدارة صينية الكابلات، وعناصر التحكم في نصف قطر الانحناء، وكتل تأريض الدرع قم بتوجيه التجميع على طول صواني الكابلات الصناعية، مع الحفاظ على نصف قطر انحناء ثابت لا يقل عن عشرة أضعاف القطر الخارجي للكابل لتجنب الإجهاد الهيكلي على الموصلات الداخلية. افصل مسار الكابل عن أسلاك الطاقة عالية الجهد لمحرك التيار المتردد، وقم بتوصيل سلك الصرف الرئيسي مباشرة بقضيب تأريض أداة لوحة المفاتيح عند نقطة واحدة للتخلص من التداخل الكهرومغناطيسي عالي التردد.
