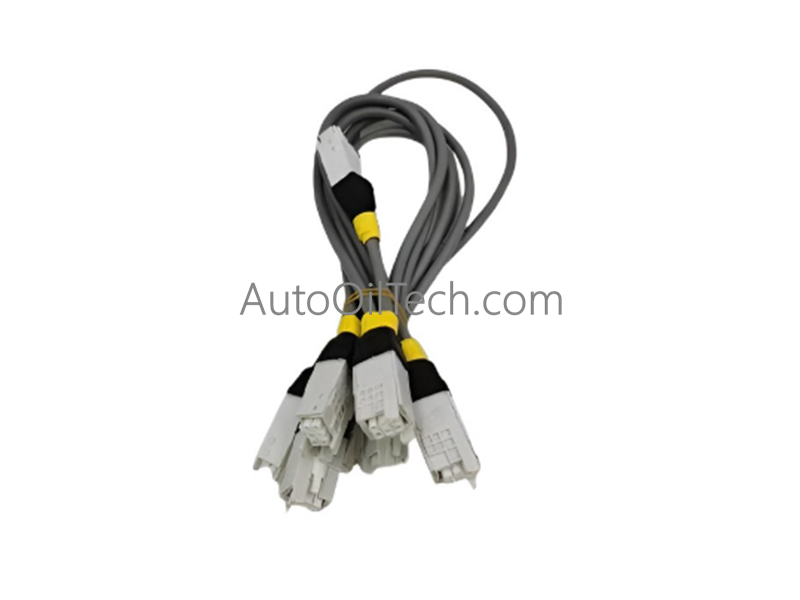

كابل ربط I/O من Honeywell 51202971-100 ذو 6 إسقاطات

تم تكوين كابل Honeywell 51202971-100 (كابل ربط الإدخال/الإخراج 6-Drop 51202971-100) لربط نظام الإدخال/الإخراج عالي الكثافة ضمن منصات نظام التحكم الموزع (DCS) Experion PKS، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. ينشئ توجيه بيانات متعدد العقد واتصالات متزامنة بين الألواح الأساسية لوحدة التحكم وما يصل إلى ستة مجمعات إنهاء الإدخال/الإخراج (IOTAs)، وينقل متغيرات العملية في الوقت الفعلي دون فقدان الحزم.

مواصفات الأجهزة

التحكم في العمليات الموزعة ووصلات DCS

• بروتوكول حلقة HART 4-20 مللي أمبير وطبقة توجيه Fieldbus يحمل التجميع النحاسي متعدد النقاط إشارات التحكم منخفضة الجهد إلى ست عقد أجهزة IOTA مميزة في وقت واحد. يعمل كطبقة مادية أساسية لحزم بيانات HART الرقمية 4-20 مللي أمبير، ويبث قياسات العمليات المعايرة ومتغيرات تكوين الجهاز مباشرة إلى كتل المعالجة المركزية دون انحراف انتشار الإطار.
• عزل القناة عن القناة وقمع الضوضاء يقلل الفصل الهيكلي على اللوحة بين أزواج الموصلات الملتوية الداخلية من الاقتران السعوي والتحريضي عبر قنوات الإشارة المتوازية. يقلل هذا التصميم من التداخل ويخفف من مخاطر تسرب عابر عالي الطاقة على قناة إدخال واحدة إلى الخطوط المجاورة، مما يحافظ على وضوح نقل البيانات في التصميمات الصناعية المعقدة.

الأسئلة الشائعة

س: ماذا يعني المحدد "6-Drop" في التخطيط المادي لكابل 51202971-100؟

ج: تشير مواصفات 6-drop إلى أن مجموعة الكابلات تتميز بستة موصلات فرعية متكاملة متباعدة على طولها. يسمح هذا لمنفذ ربط الإدخال/الإخراج الأساسي الوحيد في وحدة تحكم Honeywell بالتسلسل والتواصل مباشرة مع ما يصل إلى ستة فتحات إنهاء إدخال/إخراج منفصلة، مما يزيد من كثافة القناة ويقلل من الحاجة إلى تشغيل خطوط رئيسية فردية.

س: كيف يتعامل تصميم التدريع الداخلي مع الضوضاء الكهرومغناطيسية في الحاويات عالية الكثافة؟

ج: تتضمن المجموعة رقائق عالية التغطية مستمرة ودرعًا مضفرًا يحيط بأزواج الإشارة. يقوم هذا الحاجز المعدني المؤرض بتحويل الضوضاء الكهروستاتيكية عالية التردد والضوضاء اللاسلكية بعيدًا عن خطوط الاتصال الداخلية منخفضة الجهد، مما يمنع تلف إطار البيانات عند التوجيه بالقرب من المكونات الحثية.

إرشادات التثبيت الميداني

• محاذاة الموصل، وتركيب متعدد النقاط، والتثبيت الميكانيكي قم بمحاذاة فتحات المفاتيح الهيكلية لكل موصل فرعي بدقة مع المقابس المقابلة على الألواح الأساسية لـ Honeywell. اضغط على القابس مباشرة في منفذ الواجهة حتى تستقر المسامير بالكامل، ثم قم بتأمين مثبتات القفل الميكانيكية المدمجة لإنشاء رابط كهربائي مقاوم للاهتزاز يقاوم الإزاحة الصناعية.
• قيود توجيه الخزانة، ونصف قطر الانحناء، والفصل الكهربائي قم بتوجيه مجموعة 6-drop على طول مسارات الأسلاك الفولاذية المخصصة والمؤرضة داخل لوحة التحكم، مع الحفاظ على نصف قطر انحناء ثابت لا يقل عن عشرة أضعاف القطر الخارجي للكابل لتجنب الإجهاد الهيكلي على الموصلات الداخلية. افصل مسار الكابل عن أسلاك الطاقة المترددة عالية الجهد لقمع التداخل الكهرومغناطيسي عالي التردد.
