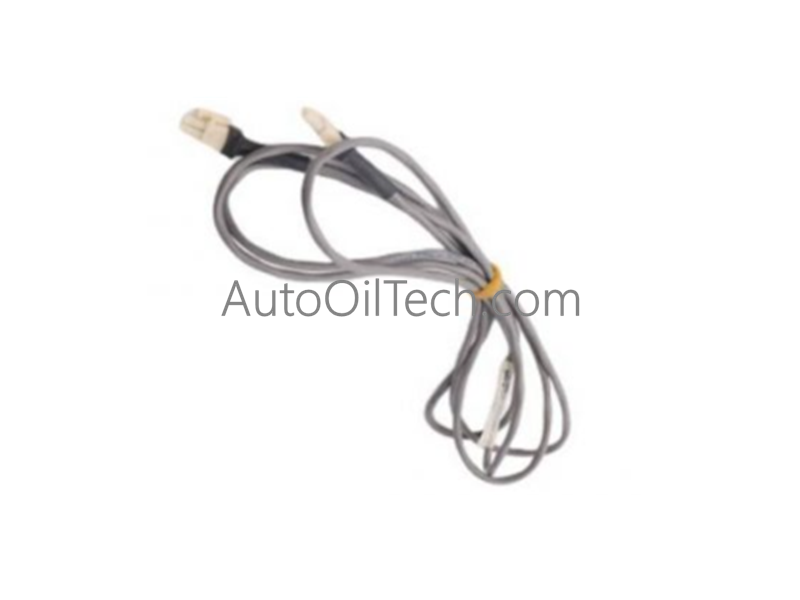

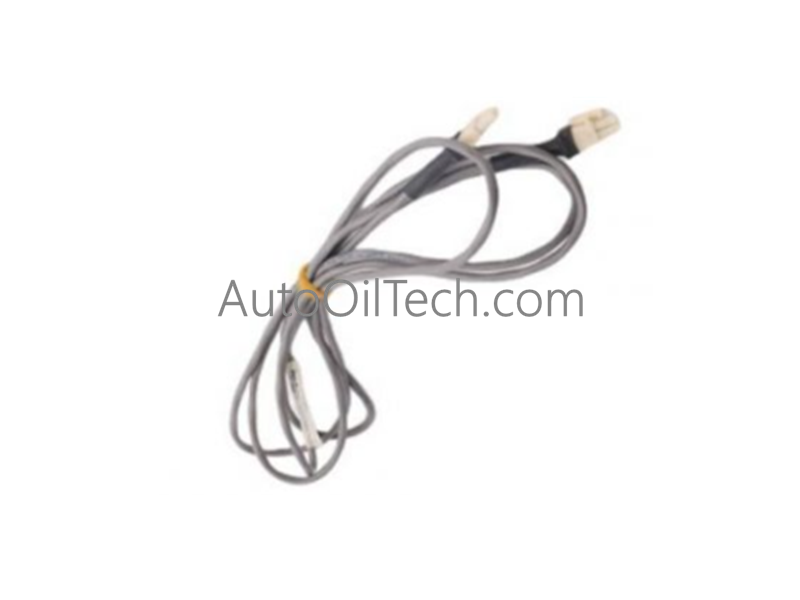

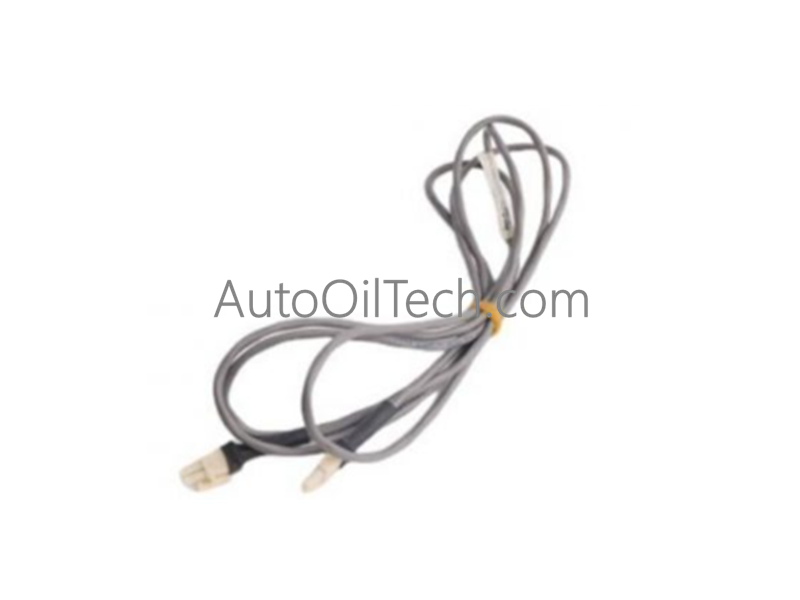

كابل طاقة Honeywell 51202930-100 IO Link Extender IOTA

يعمل كابل الطاقة Honeywell 51202930-100، المصنف أيضًا تحت اسم 51202930-100 IO Link Extender IOTA، كمكون أجهزة مخصص للربط البيني للنظام الفرعي للإدخال/الإخراج عالي الكثافة ضمن منصات نظام التحكم الموزع (DCS) Experion PKS. يقوم بربط مجموعات إنهاء الإدخال/الإخراج عن بُعد (IOTAs) بشكل مادي باللوحة الخلفية لوحدة التحكم الرئيسية، مما يوسع نطاق الاتصال ويوجه مسارات طاقة التيار المستمر الموضعية دون أخطاء في الإرسال.

المواصفات الفنية

التحكم في العمليات الموزعة والوصلات البينية لـ DCS

• بروتوكول حلقة 4-20 مللي أمبير HART وطبقة توجيه ناقل المجال توفر البنية التحتية النحاسية متعددة الموصلات طاقة تشغيل مدمجة بجهد 24 فولت تيار مستمر حتى حد حمل 2 أمبير مع الحفاظ في الوقت نفسه على وسيط نقل شفاف لحزم البيانات عالية التردد. وهي تستوعب متغيرات التكوين الرقمية 4-20 مللي أمبير HART ومعلمات تتبع ناقل المجال القياسية عبر امتداد مادي يبلغ 15 مترًا دون إدخال انحراف موجي أو أخطاء بتية في بيئة تنفيذ وحدة التحكم.
• العزل من قناة إلى قناة وكبت الضوضاء يقلل الفصل الهيكلي المدمج بين موصلات الطاقة وخطوط الإشارة الرقمية من الاقتران السعوي والاستقرائي الداخلي عبر القنوات المتوازية. يقلل هذا التصميم من التداخل المتقاطع ويخفف من خطر انتقال عابر عالي الطاقة على قناة إدخال واحدة إلى الخطوط المجاورة، مما يحافظ على وضوح إرسال الإشارة في التخطيطات الصناعية المعقدة.

الأسئلة المتداولة

س: كيف يؤثر طول 15 مترًا لتجميع 51202930-100 على حلقة توصيل الطاقة بجهد 24 فولت تيار مستمر؟

ج: تم تصميم مقاييس الأسلاك الداخلية عالية التوصيل لتقليل مقاومة الخط على طول 49.21 قدمًا. ومع ذلك، فإن تشغيل تيار مستمر أقصى يبلغ 2 أمبير سيؤدي إلى انخفاض طفيف وقابل للحساب في الجهد؛ يجب على مهندسي التركيب التحقق من أن الجهد الطرفي عند IOTA البعيدة يظل ضمن التسامح الاسمي لـ 24 فولت تيار مستمر للأجهزة المتصلة.

س: ما هي مخاطر توجيه تجميع الكابلات هذا بالقرب من الآلات الصناعية عالية الجهد؟

ج: إن تشغيل كابل الربط بالتوازي مع خطوط محركات التيار المتردد عالية الجهد، أو محركات التردد المتغير (VFDs)، أو الأحمال الاستقرائية الثقيلة يعرض موصلات الإشارة الداخلية للتداخل الكهرومغناطيسي (EMI). يمكن أن يؤدي هذا الضوضاء إلى تلف حزم الاتصال ذات الجهد المنخفض، مما يؤدي إلى انقطاعات مزامنة موسع وصلة الإدخال/الإخراج وأخطاء الحالة في وحدة التحكم الرئيسية DCS.

إرشادات التركيب الميداني

• محاذاة الموصل، وتوصيل الدبوس، والتثبيت الميكانيكي قم بمحاذاة الممرات الرئيسية الميكانيكية للموصلات الثقيلة بدقة مع المقابس المقابلة على اللوحة الأساسية لوحدة التحكم وكتلة IOTA البعيدة. ادفع الموصل مباشرة على دبابيس الواجهة حتى يستقر بالكامل، ثم أحكم ربط مسامير القفل المدمجة لتوفير اتصال كهربائي محكم الغاز ومقاوم للاهتزاز.
• توجيه علبة الكابلات، ونصف قطر الانحناء الثابت، وكتل تأريض الدرع قم بتوجيه التجميع بطول 15 مترًا على طول علب الكابلات الصناعية أو ممرات الأسلاك الداخلية للخزانة، مع الحفاظ على نصف قطر انحناء ثابت لا يقل عن عشرة أضعاف القطر الخارجي للكابل لتجنب الإجهاد الهيكلي على الموصلات الداخلية. قم بتجريد الطبقة العازلة الخارجية بشكل نظيف عند نقطة الإنهاء ووصل سلك التصريف الرئيسي مباشرة بقضيب التأريض لأجهزة لوحة المفاتيح باستخدام مشابك تأريض منخفضة المعاوقة.
