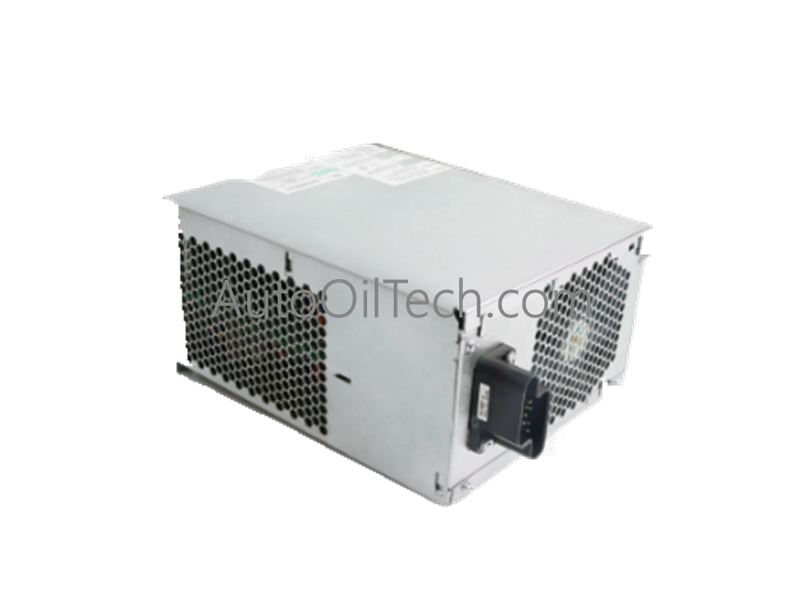

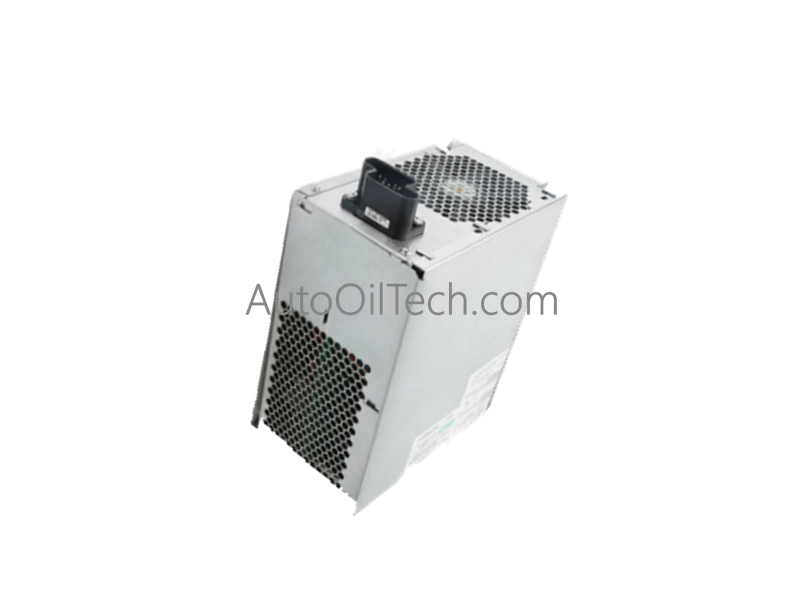

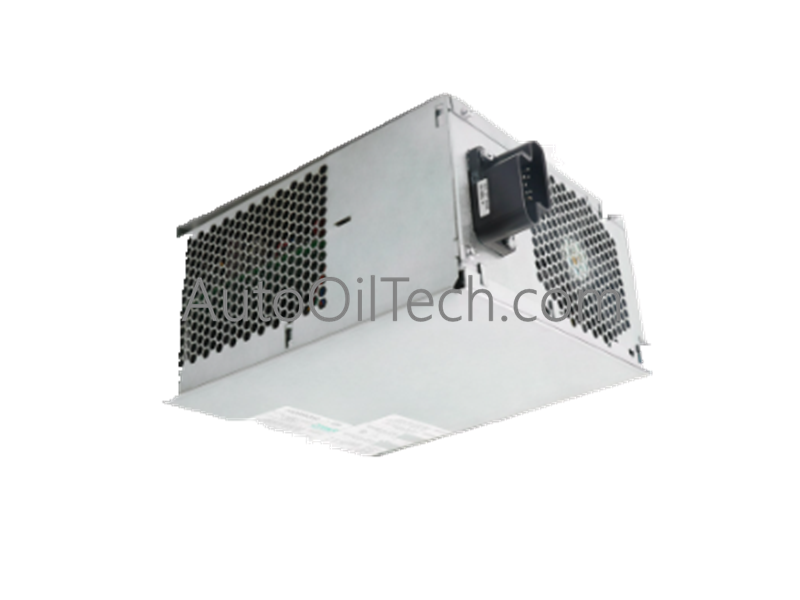

تم تكوين Honeywell 51198651-100 (وحدة إمداد الطاقة SPS5785) لتوزيع طاقة موثوق به في أنظمة شبكة التحكم العالمية (UCN) من Honeywell، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.
تفكيك اللاحقة ومصفوفة النموذج
يحدد رقم المنتج الوظيفي سمات الأجهزة المحددة:
51198651-100: يشير إلى معرّف رقم جزء Honeywell المحدد.
SPS5785: يحدد سلسلة وحدات إمداد الطاقة عالية الأداء.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
51198651-100 (SPS5785)
العلامة التجارية
Honeywell
الأصل
الولايات المتحدة الأمريكية
الوزن
5.18 كجم
الأبعاد
21.6 سم (طول) × 29.6 سم (عرض) × 14 سم (ارتفاع)
درجة حرارة التشغيل
تصنيف DCS الصناعي القياسي (-20 درجة مئوية إلى +60 درجة مئوية)
مدمجة ضمن معماريات التحكم في العمليات الموزعة، تضمن Honeywell 51198651-100 فصلًا كهربائيًا صارمًا واستقرار الإشارة عبر دوائر توزيع الطاقة.
العزل من قناة إلى قناة: يشتمل على تقسيم داخلي قوي لمنع انتشار الضوضاء المشتركة بين خطوط إدخال التيار المتردد وقضبان إخراج التيار المستمر الحساسة.
توصيل طاقة مستقر: يوفر مخرجات تيار مستمر متعددة ومنظمة (بما في ذلك 5 فولت و 24 فولت) جنبًا إلى جنب مع مخرجات التيار المتردد لدعم خزائن المعدات PM و APM و HPM.
عملية موثوقة: توفر طاقة مستقرة ومستمرة ضرورية للأداء السلس في البيئات الصناعية.
الأسئلة المتداولة
س: ما هي الأنظمة المتوافقة مع وحدة إمداد الطاقة Honeywell 51198651-100؟
ج: تم تصميمها خصيصًا لأنظمة Honeywell UCN، بما في ذلك خزائن معدات PM و APM و HPM.
س: ما هي أنواع الإدخال والإخراج الكهربائية لهذه الوحدة؟
ج: تتميز الوحدة بنوع إدخال تيار متردد (100-240 فولت تيار متردد) وتوفر كلاً من أنواع إخراج التيار المتردد والتيار المستمر، بما في ذلك مخرجات تيار مستمر 5 فولت و 24 فولت.
إرشادات التثبيت الميداني
عزل الطاقة: قم بإزالة الطاقة عن جميع مصادر الطاقة الواردة بجهد 100-240 فولت تيار متردد التي تغذي خزانة المعدات قبل التعامل مع الوحدة أو تركيبها.
الحماية من التفريغ الكهروستاتيكي: قم بتوصيل حزام معصم تأريض معتمد بالطرف الأرضي للخزانة قبل لمس المكونات الإلكترونية الداخلية.
التركيب الميكانيكي: قم بتثبيت الوحدة بإحكام في هيكل الخزانة المخصص، مع ضمان المحاذاة الصحيحة مع وصلات الرف نظرًا لوزنها البالغ 5.18 كجم.
التحقق من الأسلاك: تأكد من أن جميع وصلات طرفي إدخال وإخراج الطاقة مثبتة بإحكام للحفاظ على موثوقية النظام.
