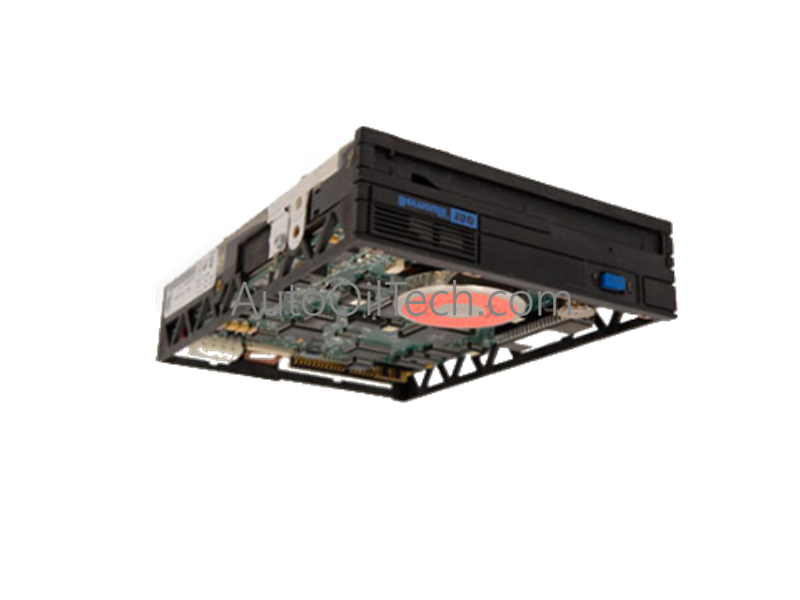

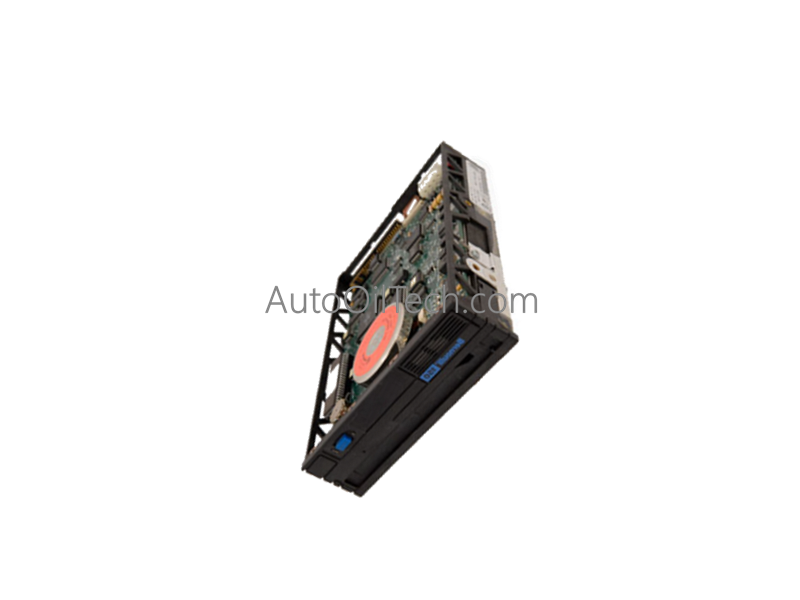

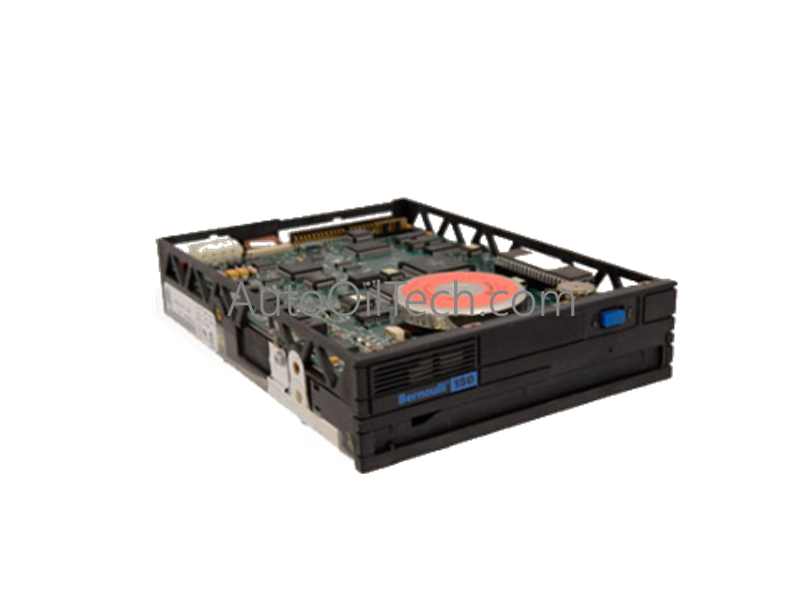

يعمل محرك Honeywell 51196483-100، والمُفهرس أيضًا باسم محرك 51196483-100 بيرنولي، كمكون أجهزة مخصص للتخزين عالي التكامل للبيانات غير المتطايرة وعمليات استعادة النسخ الاحتياطي للنظام ضمن بنى نظام التحكم الموزع (DCS) من Honeywell TDC 3000.
مواصفات الأجهزة
المعلمة
المواصفة
النموذج
51196483-100
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة
الوزن
2.80 رطل (1.27 كجم)
الأبعاد
هندسة محيطية بحجم 5.25 بوصة ذات فتحة واحدة قياسية
درجة حرارة التشغيل
+10 إلى +45 درجة مئوية (حدود الحاوية الداخلية القياسية)
استهلاك الطاقة
حمل منطقي اسمي ومحرك مغزل من قضبان إمداد طاقة الهيكل
سعة التخزين
قدرة وسائط قرص مFormatted 150 ميجابايت
تصنيف الواجهة
اتصال ناقل متوازي عالي السرعة خاص
التحكم في العمليات وهندسة الشبكات
سرعة الاتصال بناقل اللوحة الخلفية: تتصل مجموعة محرك الأقراص بحامل الكمبيوتر الصناعي الرئيسي لتنفيذ عمليات نقل البيانات المتتالية للكتل أثناء مراحل تسجيل النظام النشطة. يوفر هذا التصميم الهيكلي دورات وصول حتمية للقراءة/الكتابة للذاكرة تمنع زمن انتقال الواجهة أو تجاوز سعة المخزن المؤقت أثناء تحديثات قاعدة بيانات العمليات الحية.
توسيع كثافة الإدخال/الإخراج: تحتوي الوحدة على مجموعة تخزين قرص مغناطيسي عالية السعة 150 ميجابايت في عامل شكل مضغوط. يسمح هذا التصميم بتخزين معلمات التكوين الكثيفة، ورسوم بيانية لسجل الاتجاهات، وسجلات خرائط النقاط الشاملة ضمن تخطيط هيكل واحد قابل للتركيب في الرف.
توافق البرامج الثابتة Flash: ينسق الرمز الميكروي لوحدة التحكم المدمجة تتبع القطاعات وسرعات دوران القرص وإجراءات تصحيح الأخطاء. يجب أن تتوافق طبقة البرامج الثابتة للأجهزة ذات المستوى الأدنى مع نظام التشغيل الأساسي AMM (وحدة متعددة الوظائف متقدمة) أو US (محطة عالمية) النشط لضمان تسلسل التمهيد الخالي من الأخطاء ومزامنة معلمات النظام.
الأسئلة المتداولة
س: ما هي القيود الهندسية المتعلقة بإزالة أو إدخال الوسائط أثناء تشغيل محطة التحكم المضيفة؟
ج: لا يدعم محرك أقراص Bernoulli 51196483-100 التبديل السريع غير المدار لوسائط التخزين أثناء عمليات القراءة/الكتابة النشطة. يجب إلغاء تثبيت الوسائط عبر واجهة محطة الهندسة قبل إزالتها لمنع تعطل الرؤوس أو تلف البيانات أو التلف المادي لرؤوس القراءة المغناطيسية الداخلية.
س: كيف يحمي تصميم Bernoulli الديناميكي الهوائي وسائط التخزين من التلف في البيئات الصناعية عالية الغبار؟
ج: يستخدم محرك الأقراص آلية تدفق هواء فريدة تسحب قرص تخزين مرن نحو لوحة تثبيت صلبة أثناء دورانه. تحافظ منطقة الضغط المنخفض المحلية هذه على سطح التسجيل مستقرًا ويطير بالقرب من رأس القراءة/الكتابة؛ إذا أدت جزيئات الغبار أو الاهتزاز إلى تعطيل تدفق الهواء، فإن القرص يسقط بعيدًا عن الرأس بشكل طبيعي، مما يمنع تعطل الرأس الكارثي.
