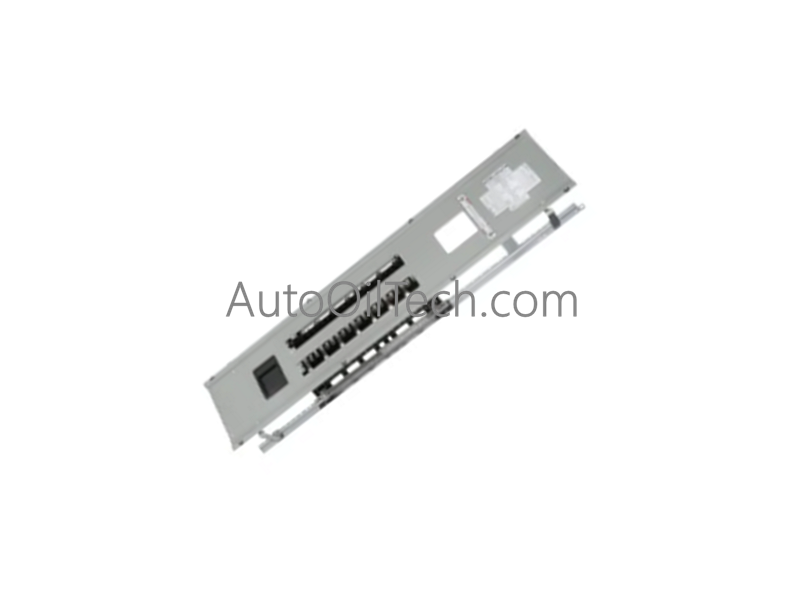

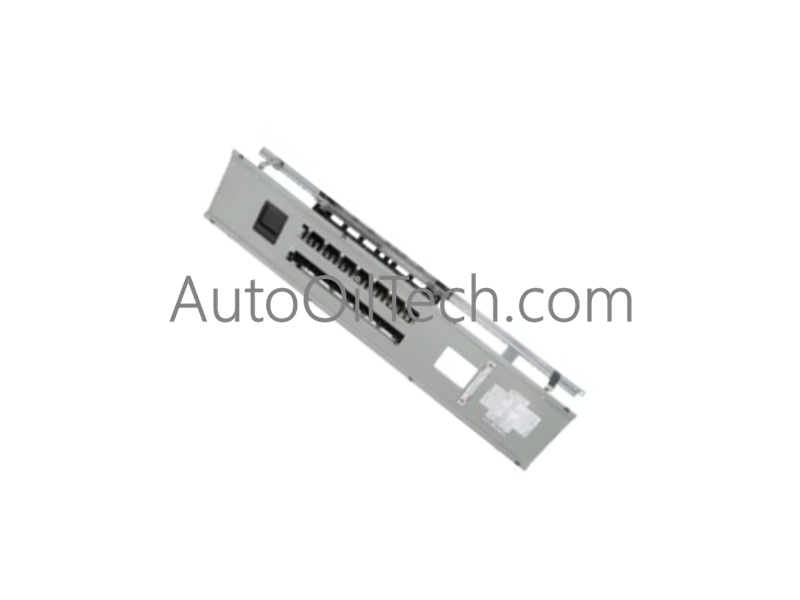

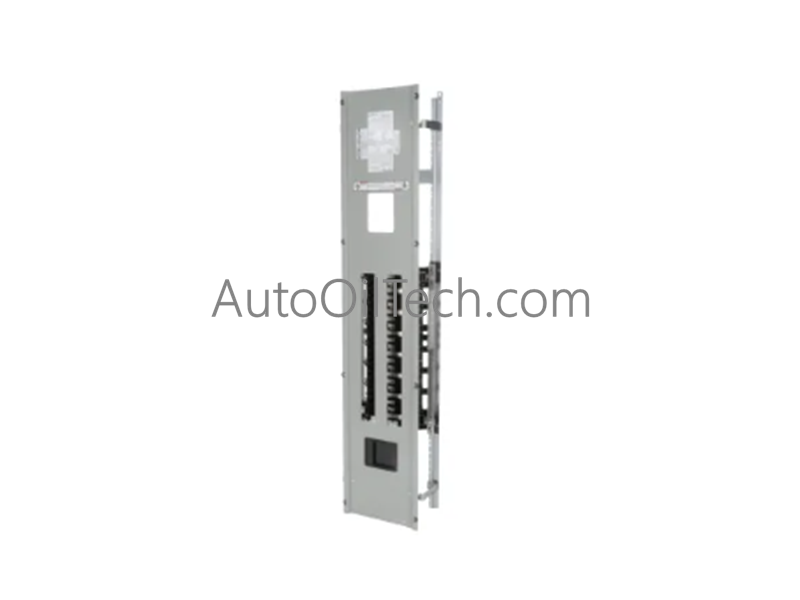

وحدة إدخال طاقة الخزانة Honeywell 51153998-100

تم تصميم Honeywell 51153998-100 (وحدة إدخال طاقة الخزانة 51153998-100) لتهيئة وتوزيع الطاقة في حاويات نظام التحكم الموزع (DCS)، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

التحكم في العمليات ودمج أداء الحلقة

تعمل الوحدة 51153998-100 ضمن حاويات أنظمة Honeywell TDC 3000 و Experion PKS القياسية لتحديد الحدود الكهربائية للإلكترونيات الحساسة.

• حماية الحلقة وعزل القناة: تستخدم هذه الوحدة هياكل جلفانية داخلية لعزل مدخل التيار المتردد الأولي الخام عن لوحات الطاقة الخلفية الثانوية، مما يضمن عدم انتقال ارتفاعات الجهد العالي أو اندفاعات الخط إلى بطاقات حلقة الإدخال/الإخراج أو قنوات اتصال HART بـ 4-20 مللي أمبير.
• كبح الاندفاع والتعشيق الآمن: يدمج مقاومة أكسيد المعدن (MOVs) الثقيلة لكبح جهود الاندفاع العابرة. بالإضافة إلى القطع الحراري المادي، تعزل الوحدة النظام في حالة حدوث ظروف خطيرة لارتفاع درجة الحرارة في ناقل طاقة الحاوية.

الأسئلة المتكررة

• س: ما هي السعة القصوى لحمل التيار الفعلي للوحدة 51153998-100؟
• ج: تدعم الوحدة تيارًا أقصى مقداره 24 أمبير عند مدخل 120 فولت تيار متردد أو 12 أمبير عند التشغيل على أنظمة 240 فولت تيار متردد، مما يوفر طاقة إجمالية تصل إلى 2,880 فولت أمبير.
• س: هل يمكن تبديل هذه الوحدة وهي قيد التشغيل تحت حمل النظام النشط؟
• ج: لا. نظرًا لأن الوحدة تعمل كنقطة دخول رئيسية للطاقة المترددة للعقد التحكمية النهائية، فإن عزلها أو تبديلها تحت الحمل سيؤدي على الفور إلى قطع الطاقة عن جميع وحدات التحكم وحلقات الإدخال/الإخراج النهائية. يجب قفل جميع مصادر الطاقة العلوية قبل الخدمة الفعلية.
• س: كيف يتم حماية الخطوط الواردة من الأعطال الكهربائية العابرة؟
• ج: تحتوي الوحدة على صمامات مزدوجة مادية بطيئة الانصهار للحماية من التيار الزائد وحواجز قمع عالية السعة مدمجة لامتصاص الارتفاعات قبل أن تصل إلى اللوحات الخلفية الداخلية للهيكل.

إرشادات التركيب الميداني

• ثبات التركيب على قضيب DIN والرف: قم بتركيب الوحدة بإحكام داخل قسم دخول الطاقة المخصص للحاوية. تأكد من أن جميع مسامير التثبيت الهيكلية أو مشابك قفل قضيب DIN مثبتة بالكامل لتحمل اهتزازات خزانة الصناعة المستمرة.
• إنهاء الدرع والتأريض: قم بتوصيل سلك التأريض الواقي الأولي الوارد (PE) بالقطب الأرضي المخصص على الهيكل. يجب أن يكون مقطع السلك بحجم مناسب وفقًا للرموز الكهربائية المحلية (يوصى بحد أدنى 12 AWG) لضمان مسار عطل منخفض المعاوقة.
• توجيه الموصلات والمسافات الحرارية: حافظ على توجيه خطوط إمداد التيار المتردد المادية منفصلة عن إشارات التيار المستمر منخفضة الجهد وكابلات حلقة HART بـ 4-20 مللي أمبير لمنع التداخل. حافظ على مسافة لا تقل عن 5 سم من الفراغ حول فتحات تهوية الحاوية لدعم تبديد الحرارة المناسب.
