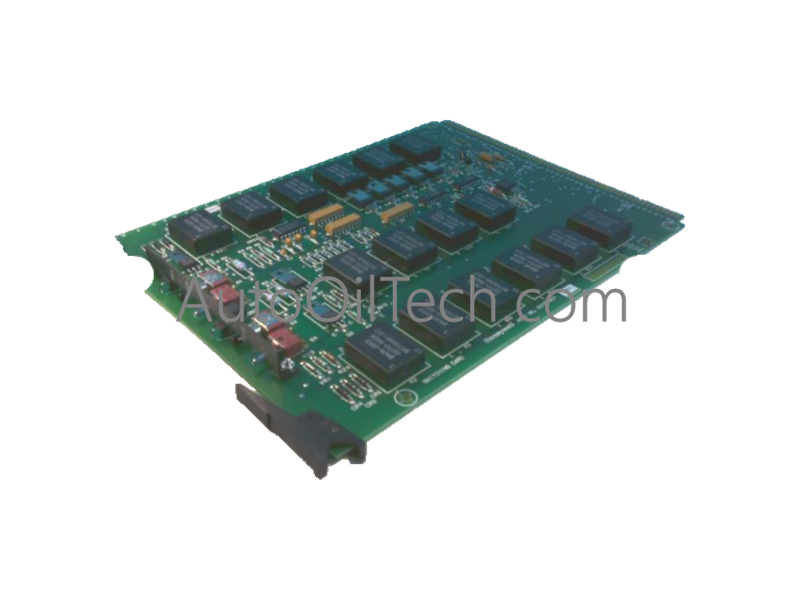

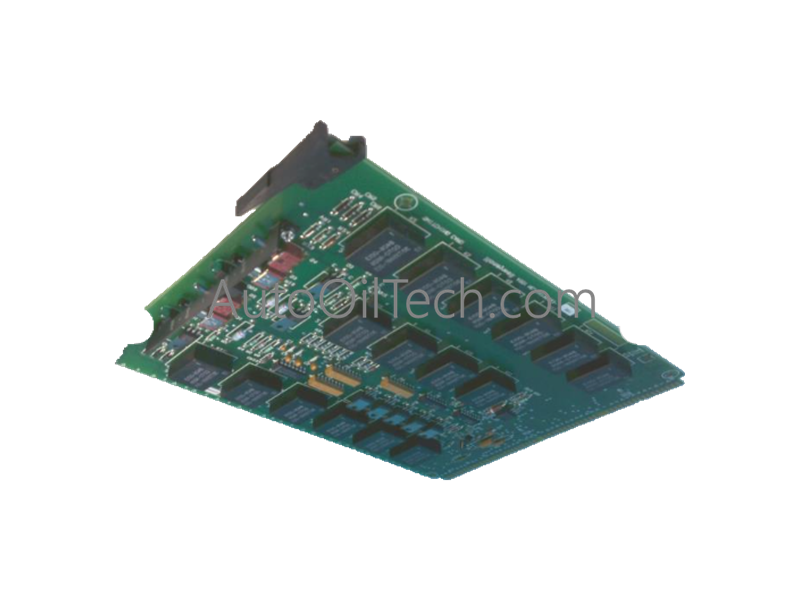

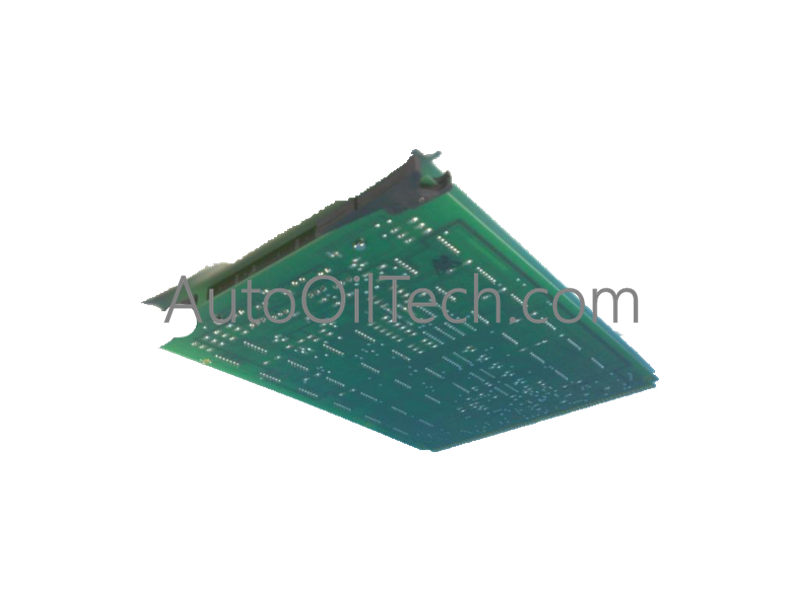

يعمل لوح Honeywell 30735863-001، والمُفهرس أيضًا باسم لوح التبديل الإضافي 30735863-001، كمكون أجهزة مخصص لتبديل مخرج التتابع والتحكم المنفصل في الحمل ضمن منصات التحكم الصناعية.
تفكيك اللاحقة ومصفوفة النموذج
30735863-001: معرف الجزء الأساسي الذي يشير إلى لوح تبديل 16 تتابع مع إمكانيات توجيه اتصالات CRP.
مواصفات الأجهزة
المعلمة
المواصفات
النموذج
30735863-001
العلامة التجارية
Honeywell
المنشأ
الولايات المتحدة الأمريكية
الوزن
0.45 كجم
الأبعاد
عامل شكل لوحة إضافية قياسية
درجة حرارة التشغيل
من 0 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة
يتم تزويده بالطاقة عبر ناقل اللوحة الخلفية
بروتوكول حلقة HART 4-20 مللي أمبير وعزل القنوات
يدير 30735863-001 16 دائرة إخراج تتابع مستقلة لربط أوامر منطق وحدة التحكم مع المشغلات الميدانية ذات السعة العالية. تسمح مسارات تكامل بروتوكول حلقة HART 4-20 مللي أمبير بحلقات النظام الفرعي التناظري المتصلة بنقل مقاييس التشخيص بالتزامن مع أوامر الحالة الرقمية. تحمي معلمات عزل القناة إلى القناة منطق التحكم الداخلي من الارتداد الاستقرائي الخارجي والتغيرات العابرة النمطية المشتركة الناشئة عبر أحمال تلامس التتابع. يحافظ تعويض الوصلة الباردة (CJC) وتتبع تبديد الحرارة على عتبات تبديل متسقة عبر درجات حرارة تشغيل الخزانة القياسية.
الأسئلة المتكررة
س: ما هو التكوين الأساسي للتبديل الذي توفره هذه اللوحة الإضافية؟
ج: تشتمل الوحدة على 16 مخرج تتابع مستقل مصمم لتشغيل الحمل المنفصل وتوجيه الإشارة.
س: هل يمكن إدخال لوحة التبديل هذه في هيكل رف نشط ومزود بالطاقة؟
ج: لا، يجب عزل الطاقة الأساسية للنظام قبل إدخال اللوحة أو إخراجها لمنع القوس الكهربائي وتلف موصل اللوحة الخلفية.
س: كيف يتم إنشاء الاتصال المادي لقنوات إخراج التتابع؟
ج: تتصل أسلاك المجال مباشرة بكتل الأطراف الموجودة على اللوحة والمكونة للموصلات النحاسية الصناعية القياسية.
إرشادات التركيب الميداني
تأكد من فصل الطاقة تمامًا عن مصدر طاقة رف وحدة التحكم قبل إدخال لوحة التبديل الإضافية في فتحة التوسعة المخصصة لها.
تأكد من المحاذاة الصحيحة على طول قضبان توجيه البطاقات لمنع ثني أو إتلاف دبابيس موصل الحافة أثناء التثبيت.
حافظ على مسافات تهوية كافية في الخزانة حول مجموعة الرف لدعم التبريد بالحمل الحراري عبر مكونات التتابع.
تحقق من جميع عزم دوران براغي الأطراف وسلامة عزل الأسلاك الميدانية قبل استعادة الطاقة الأساسية للنظام.
