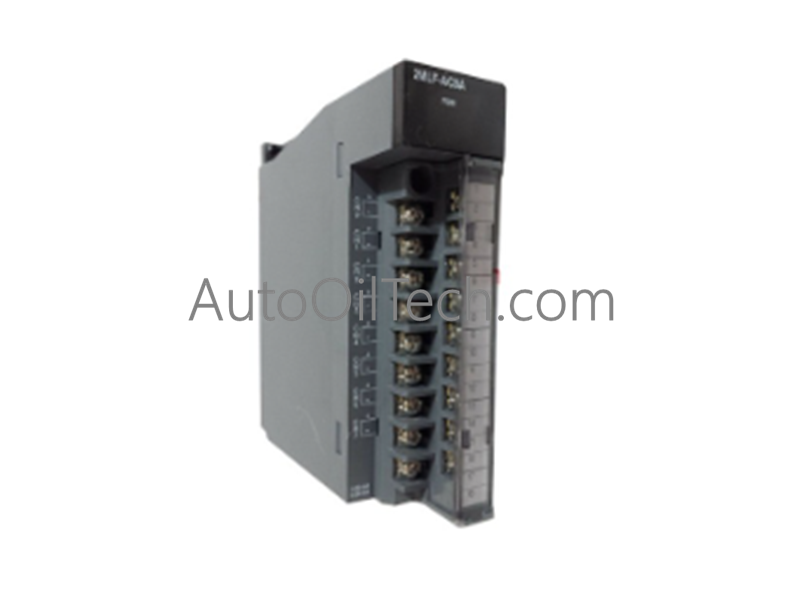

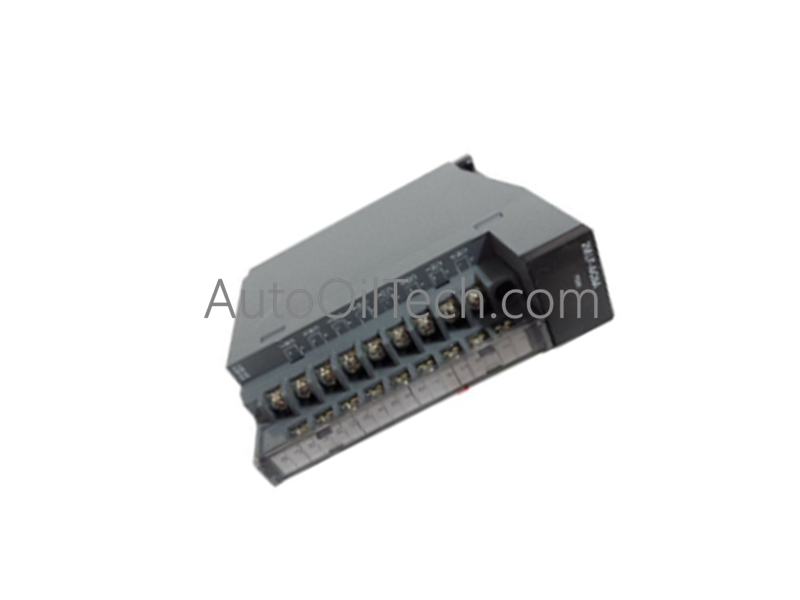

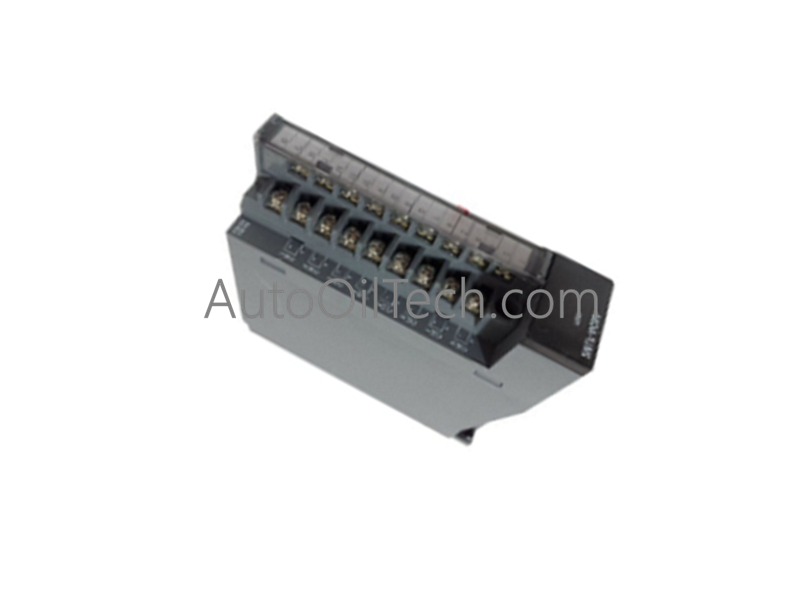

وحدات الإدخال التناظري Honeywell 2MLF-AC8A

تُعد وحدة Honeywell 2MLF-AC8A هي وحدة الإدخال التناظرية الأساسية 2MLF-AC8A المستخدمة لتنفيذ المراقبة المستمرة للتيار متعدد القنوات عبر منصات MasterLogic-200.

مواصفات الأجهزة

تكامل التحكم في العمليات وواجهة نظام التحكم الموزع (DCS)

• مسار بروتوكول حلقة HART بجهد 4-20 مللي أمبير: تنسق الوحدة نقل 8 حلقات تيار مستقلة بجهد 4-20 مللي أمبير. تعمل الأجهزة على تصفية الضوضاء الصناعية عالية التردد لتثبيت قراءات المتغيرات العملية لوحدات التحكم في حلقة نظام التحكم الموزع (DCS) النهائية.
• العزل الكلفاني بواسطة الفاصل الضوئي: يتميز بعزل مخصص بواسطة فاصل ضوئي بين دائرة جانب حقل طرف الإدخال وإمداد الطاقة الخلفي لوحدة التحكم المنطقية القابلة للبرمجة (PLC) الداخلية، مما يحمي المعالجات المنطقية من ارتفاعات الجهد المشترك النمط حتى 500 فولت تيار متردد.
• التعايش مع تعويض الوصلة الباردة (CJC): يتيح معدل التحويل عالي السرعة البالغ 250 ميكروثانية للوحدة مسح متغيرات تناظرية متعددة بالتتابع، مطابقة معدلات التحديث لبطاقات القياس الحراري المجاورة دون التسبب في زمن انتقال النظام.

الأسئلة الشائعة

س: ما هي دقة قياس 2MLF-AC8A عبر درجات حرارة التشغيل المختلفة؟

ج: توفر الوحدة دقة نظام تبلغ +/- 0.2% أو أقل من المقياس الكامل عندما يتم الحفاظ على درجة حرارة التشغيل المحيطة عند 25 درجة مئوية (+/- 5 درجات مئوية). عبر نطاق التشغيل المحيط بأكمله من 0 إلى 55 درجة مئوية، تظل دقة النظام ضمن +/- 0.3% أو أقل.

س: هل قنوات الإدخال التناظرية الثمانية معزولة عن بعضها البعض؟

ج: لا. بينما يوجد عزل بواسطة فاصل ضوئي بين كتلة طرف الحقل ذات الـ 18 نقطة وإمداد الطاقة الخلفي لوحدة التحكم المنطقية القابلة للبرمجة (PLC) الداخلية، لا يوجد عزل كهربائي بين قنوات الإدخال التناظرية الفردية نفسها. تشترك في مرجع أرضي مشترك.

س: كيف يتم تخصيص عناوين الإدخال/الإخراج لهذه الوحدة في نظام MasterLogic؟

ج: تدعم الوحدة مخططين لتخصيص العناوين: وضع عنونة من النوع الثابت يخصص 64 نقطة من الذاكرة، ووضع عنونة من النوع المتغير يشغل 16 نقطة من الذاكرة.

إرشادات التركيب الميداني

• فصل توجيه الكابلات: حافظ على جميع أسلاك أجهزة 4-20 مللي أمبير في ممرات كابلات مخصصة منفصلة عن خطوط الطاقة 110/220 فولت تيار متردد أو كابلات التحكم بالمحركات. تأكد من وجود فصل مادي لا يقل عن 300 مم لقمع الاقتران الكهرومغناطيسي.
• تأريض درع نقطة واحدة: قم بتوصيل الدرع المضفر لكابلات إشارة المرسل بقضيب تأريض أجهزة لوحة التحكم في نقطة واحدة. قد يؤدي تأريض كلا طرفي الدرع إلى إحداث ضوضاء حلقة أرضية تؤدي إلى تدهور دقة القياس التناظري.
• عزم ربط براغي الطرفيات: أحكم ربط براغي موصل الطرفيات ذات الـ 18 نقطة إلى عزم دوران مادي يتراوح بين 0.4 و 0.5 نيوتن متر. قد يؤدي الإفراط في الشد إلى تشقق الغلاف الهيكلي أو إتلاف خيوط الطرفيات.
