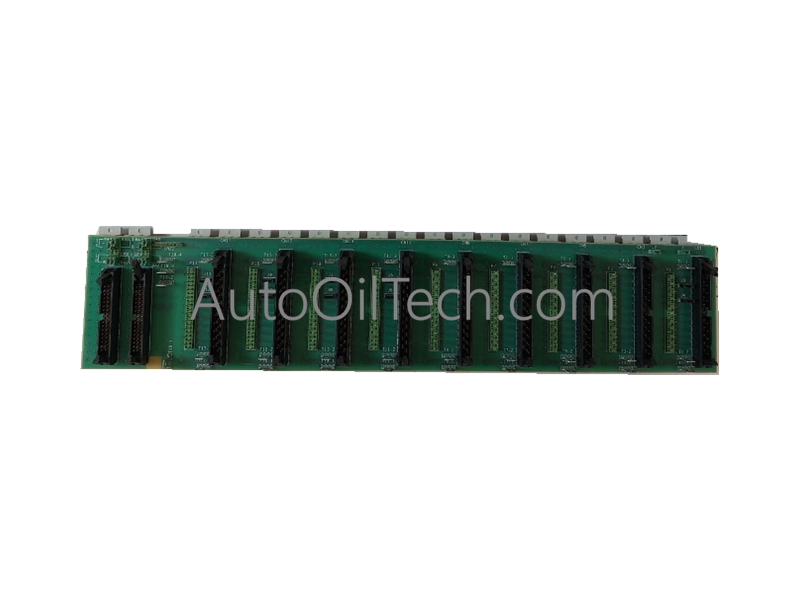

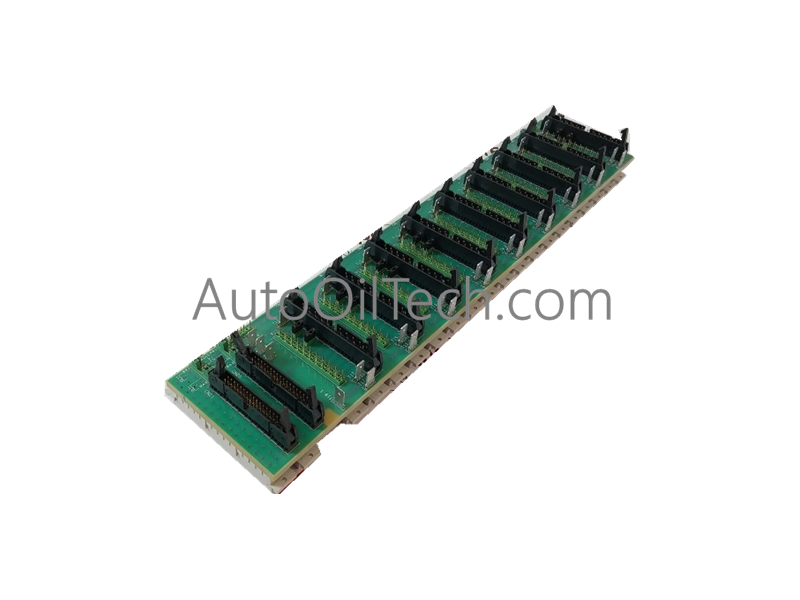

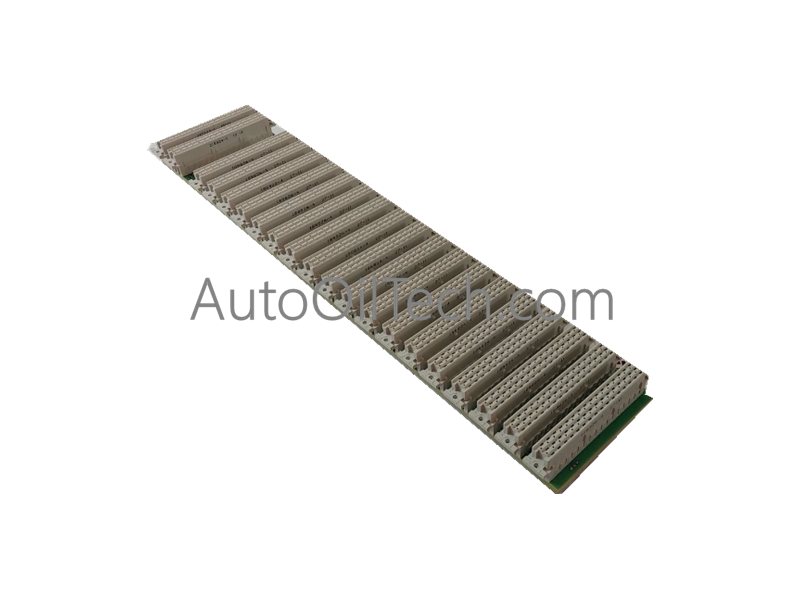

تُعد اللوحة الأساسية Honeywell 10315/1/1 مكونًا للأجهزة مُثبَّتًا على رف ضمن نظام FSC (وحدة التحكم الآمنة ضد الأعطال). وهي تعمل بمثابة اللوحة الخلفية الأساسية لتوصيل ودعم وحدات الإدخال/الإخراج والاتصال المتعددة، مما يضمن توجيهًا موثوقًا للإشارة وتوزيع الطاقة عبر نظام التحكم الموزع.
المواصفات
المُصنِّع: Honeywell
رقم الموديل: 10315/1/1
النوع: لوحة أساسية / لوحة خلفية
السلسلة: FSC (وحدة التحكم الآمنة ضد الأعطال)
الوظيفة: توفير الدعم الميكانيكي وتوجيه الإشارة وتوزيع الطاقة لوحدات FSC
الفتحات: فتحات وحدات متعددة لبطاقات الإدخال/الإخراج والاتصال
جهد التشغيل: 24 فولت تيار مستمر (اسمياً)
العزل: 500 فولت تيار مستمر بين الدوائر الميدانية والمنطقية
الأبعاد: حجم رف FSC القياسي
الوزن: حوالي 2.0 كجم
درجة حرارة التشغيل: −20 درجة مئوية إلى +60 درجة مئوية
الميزات
تكامل الرف: تعمل بمثابة العمود الفقري لتركيب وحدات FSC
توجيه الإشارة: تضمن اتصالاً موثوقًا بين وحدة المعالجة المركزية (CPU) ووحدات الإدخال/الإخراج والاتصال
توزيع الطاقة: توفر إمدادًا منظمًا بجهد 24 فولت تيار مستمر للوحدات المتصلة
تصميم آمن ضد الأعطال: مصممة للحفاظ على سلامة النظام في التطبيقات الحساسة للسلامة
هيكل متين: تصميم صناعي متين للتشغيل المستمر
سهولة الصيانة: يسمح التصميم المعياري بالاستبدال والتوسيع السريع
