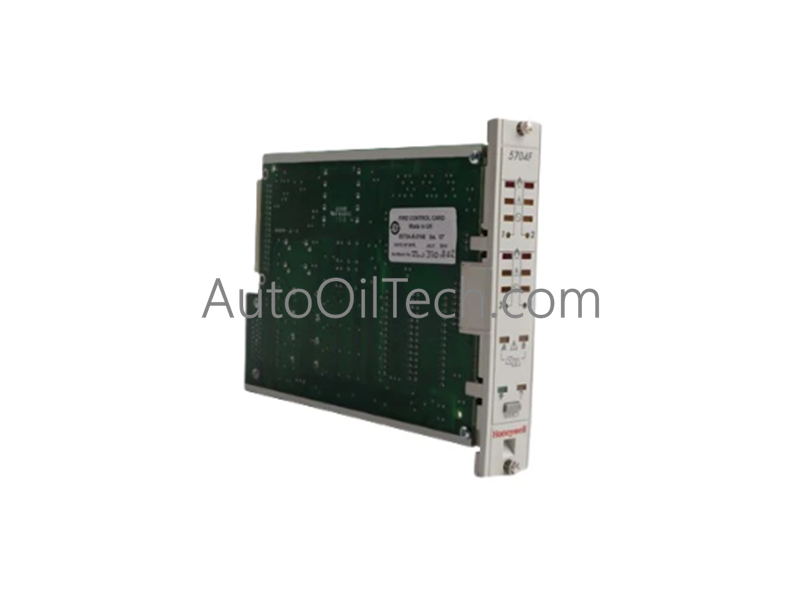

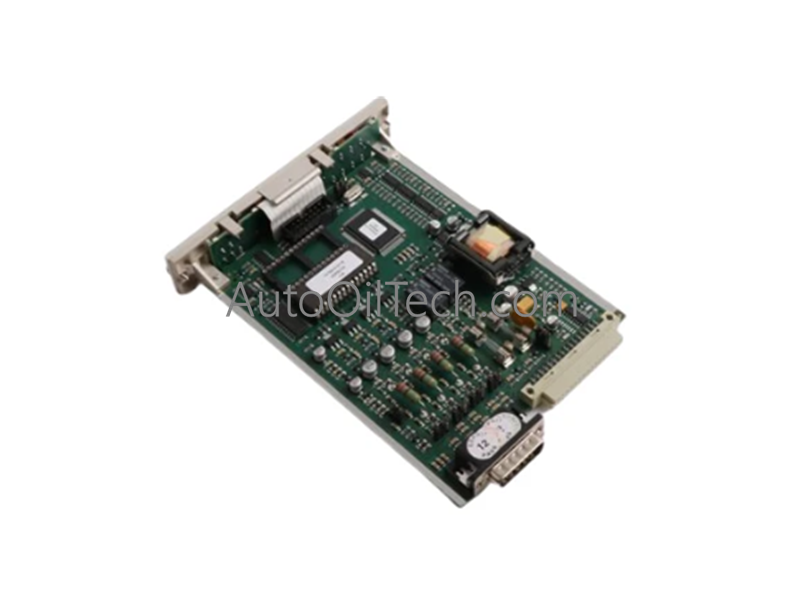

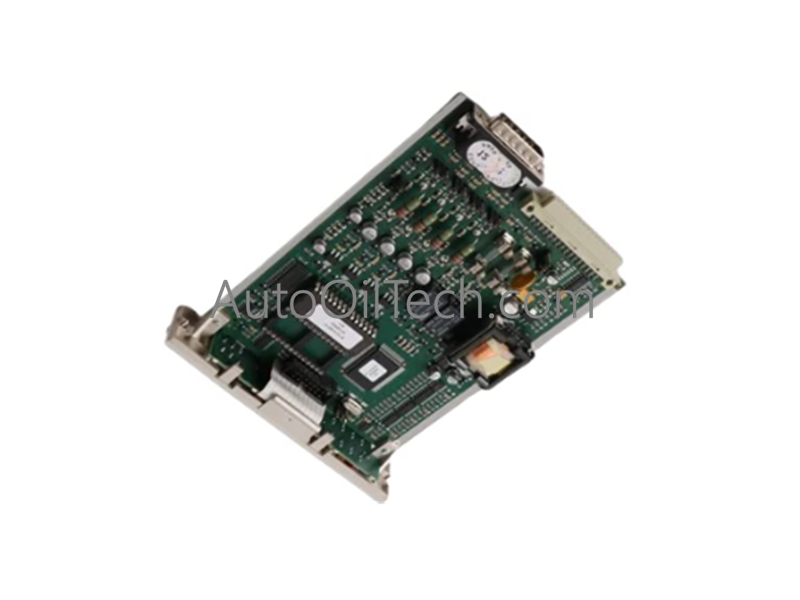

بطاقة التحكم Honeywell 05704-A-0134

تم تكوين بطاقة Honeywell 05704-A-0134 (بطاقة التحكم 05704-A-0134) لاكتشاف الغازات متعدد القنوات في بنى السلامة للنظام 57، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لمعالجة إشارة مستشعر الغاز التحفيزي وإدارة مرحل الإنذار.

مواصفات الأجهزة

خصائص التحكم في عمليات DCS

• بروتوكول حلقة HART 4-20 مللي أمبير: تعالج بطاقة 05704-A-0134 الإشارات من الكاشفات التحفيزية؛ بينما تعتمد مستشعرات التحفيز الأساسية على الملي فولت، تقوم هذه البطاقة بتهيئة هذه المدخلات للتكامل في حلقات مراقبة الغاز الأوسع في نظام DCS، مما يضمن انتشار اتجاهات تركيز الغاز بدقة.
• اتصال FOUNDATION Fieldbus / Profibus PA: يتم تحقيق التكامل مع شبكات المصانع الأوسع عبر لوحة الرف الخلفية للنظام 57، والتي تربط مدخلات المستشعرات المحلية بأنظمة الإشراف المركزية لإعداد تقارير سلامة الغاز على مستوى المصنع.
• عزل القناة عن القناة: تتميز كل من القنوات الأربع بمسارات معالجة إشارة مستقلة. هذا العزل ضروري لضمان أن عطلاً أو دائرة قصر في مستشعر تحفيزي واحد لا يؤدي إلى تداخل أو إنذارات كاذبة على قنوات الكاشف المجاورة.
• تعويض الوصلة الباردة (CJC): توفر بنية البطاقة تكييفًا للإشارة مستقرًا يحافظ على دقة المعايرة على الرغم من تغيرات درجة الحرارة المحيطة في غرفة المعدات، مما يضمن أن تظل عتبات اكتشاف الغاز دقيقة.

الأسئلة المتداولة

س: هل يمكن تبديل 05704-A-0134 أثناء تشغيل الرف؟

ج: يدعم تصميم لوحة النظام 57 الخلفية الاستخراج المعياري؛ ومع ذلك، تحقق من تجاوز حلقات مستشعر الغاز المتصلة في برنامج التحكم قبل الإزالة لمنع التشغيل العرضي للتنبيه الرئيسي أو مرحلات الأعطال أثناء عملية الاستخراج.

س: كيف تعمل المرحلات الرئيسية (A1، A2، A3) فيما يتعلق بمدخلات القناة؟

ج: يتم تكوين المرحلات الرئيسية عبر كتلة الوصول الطرفية الخلفية لتجميع الإنذارات من جميع القنوات الأربع. تنتقل هذه المرحلات إلى حالة بناءً على منطق التصويت المبرمج - مثل 1oo4 (1 من 4) أو 2oo4 (2 من 4) - اعتمادًا على مصفوفة السلامة المحددة للتركيب.

إرشادات التثبيت في الموقع

• التركيب: أدخل البطاقة في الفتحة المخصصة في هيكل النظام 57. تأكد من أن الموصل مثبت بالكامل لضمان اتصال منخفض المقاومة لإشارات مستوى الملي فولت القادمة من المستشعرات التحفيزية، والتي تتأثر بتغير الاتصال.
• التأريض: تأكد من أن رف النظام 57 متصل بمسار تأريض نظام الأجهزة الآمنة (SIS) للمصنع. يعد مرجع التأريض المتسق إلزاميًا لتقليل التداخل الكهرومغناطيسي (EMI) الذي قد يظهر على شكل ضوضاء إشارة على قنوات اكتشاف الغاز.
• الأسلاك: استخدم كابلات أدوات متعددة النوى ومحمية لجميع مدخلات مستشعر الغاز. وجه كابلات الإشارة هذه عبر قنوات مخصصة مفصولة عن خطوط الطاقة عالية الجهد (بحد أدنى 150 مم) لمنع حقن الضوضاء الاستقرائية في دوائر الجسر التحفيزية.
