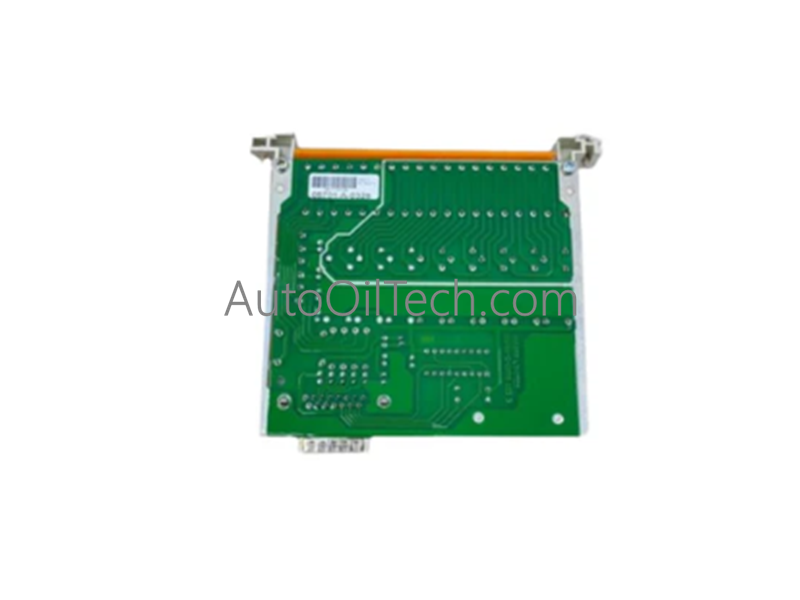

بطاقة مرحل Honeywell 05701-A-0328 ثلاثية DPCO

تعمل البطاقة Honeywell 05701-A-0328، والمفهرسة أيضًا باسم البطاقة المرحلية 05701-A-0328، كمكون أجهزة مخصص لتنفيذ خرج التلامس المنفصل داخل شبكات التحكم في النظام 57 (SYS57). تعمل لوحة الدوائر الإضافية كمصفوفة تبديل كهروميكانيكية، حيث تترجم الأوامر المنطقية من وحدات التحكم المجاورة إلى تغييرات حالة مرحلات مادية مميزة لتشغيل لوحات الإعلان عن بُعد، أو دوائر الفصل، أو التعشيقات الميدانية.

مواصفات الأجهزة

التحكم في العمليات وأجهزة DCS

• مصفوفة تلامس DPCO ثلاثية وعزل من قناة إلى قناة: تتميز لوحة المرحلات بثلاث قنوات مرحل كهروميكانيكية مستقلة من نوع DPCO (تغيير قطب مزدوج). تم تصميم كل مسار دائرة بمعايير عزل صارمة بين القنوات، مما يفصل خطوط التلامس الميدانية الفردية تمامًا عن بعضها البعض وعن قضبان المنطق الداخلية ذات الجهد المنخفض للرف لمنع حلقات التغذية الراجعة الحثية العابرة الخارجية.
• تكوين منطق آمن من الأعطال وسلامة الحلقة: يسمح هيكل التلامس الفيزيائي القابل للتغيير لفنيي الميدان بتوصيل الحلقات إما بتكوينات مفتوحة عادةً (NO) أو مغلقة عادةً (NC). يضمن هذا التنوع التوافق المناسب مع مقاييس تنفيذ الحالة الآمنة من الأعطال، مما يسمح لنظام التحكم بإسقاط أو إغلاق الحلقات تلقائيًا إلى موضع آمن محدد أثناء فقدان طاقة اللوحة الخلفية أو تعثر بسبب عطل.

الأسئلة المتكررة

س: ما هي المزايا الرئيسية لتكوين مرحل DPCO على مرحل SPCO القياسي؟

ج: يتحكم مرحل DPCO (تغيير قطب مزدوج) في دائرتين كهربائيتين مستقلتين تمامًا في وقت واحد من أمر ملف داخلي واحد. يسمح هذا لقناة System 57 واحدة بتبديل خط مشغل أمان ميداني بينما تقوم في الوقت نفسه بتوجيه إشارة ثانوية معزولة إلى لوحة إنذار مساعدة DCS محلية أو سجل اكتساب البيانات.

س: هل يمكن تبديل بطاقة المرحل 05701-A-0328 أثناء تشغيل الرف الفرعي؟

ج: لا. يؤدي فصل لوحة المرحل أثناء تشغيل النظام إلى فتح الحلقات النشطة المتصلة عبر تلامسات DPCO على الفور، مما قد يؤدي إلى تعطيل أنظمة التعشيق المتصلة. يجب تجاوز طاقة حلقة القناة المرتبطة بأمان أو عزل الرف الفرعي قبل تنفيذ استبدال الوحدة الميكانيكية.

إرشادات التركيب الميداني

• محاذاة تخطيط الهيكل، وقيود الخلوص، والجلوس الميكانيكي: قم بمحاذاة لوحة المرحلات بوزن 0.51 رطل مع مسارات التوجيه البلاستيكية المخصصة داخل الرف الفرعي للنظام 57. حرك البطاقة مباشرة إلى الخلف حتى تتشابك دبابيس الموصل الخلفي بشكل مربع مع مصفوفة مقبس اللوحة الخلفية. اضغط بثبات لتثبيت البطاقة بالكامل، وتأكد من أن ألسنة التثبيت باللوحة الأمامية مؤمنة بإحكام لمقاومة اهتزاز المصنع الصناعي.
• فصل الموصلات، وقيود مجرى الأسلاك، وتأريض الدرع: قم بتوجيه جميع أسلاك حمل المرحلات الثقيلة للتيار المتردد أو المستمر داخل قنوات اللوحة المغلقة منفصلة تمامًا عن خطوط مستشعرات الجهد المنخفض التناظرية أو حافلات الشبكة الرقمية للقضاء على تداخل الضوضاء الحثية. قم بتأريض إطار الرف الفرعي مباشرةً إلى قضيب الأرض النحاسي المركزي بلوحة التحكم باستخدام أحزمة تأريض ثقيلة منخفضة المقاومة لحماية القلب المنطقي الداخلي من تيارات التبديل الضالة.
