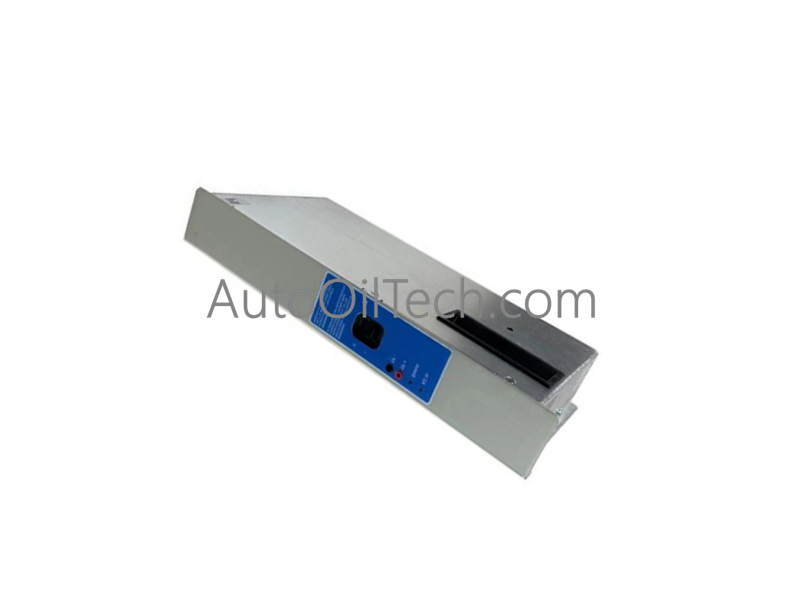

بطاقة تحكم بأربع قنوات Honeywell 05701-A-0145

تعمل بطاقة التحكم ذات الأربع قنوات Honeywell 05701-A-0145، والمُدرجة أيضًا تحت اسم 05701-A-0145، كمكون مادي مخصص لمهام المراقبة والتحكم الدقيقة داخل شبكات الكشف عن الغاز والتحكم في العمليات من Honeywell. تقوم البطاقة بتنفيذ مراقبة الإشارات التناظرية، ومعالجة حلقات التيار في الوقت الفعلي من أجهزة إرسال الأدوات الميدانية عبر أربعة مسارات قياس غير متداخلة.

مواصفات الأجهزة

التحكم في العمليات وأجهزة DCS

• واجهة حلقة 4-20 مللي أمبير ونطاقات الإشارة: تتميز بطاقة التحكم بأربع قنوات إدخال منفصلة محسّنة لإشارات الإدخال التناظرية القياسية 4-20 مللي أمبير. تدعم دوائر المعالجة الفيزيائية نطاق إشارة قياس خطي موسع يمتد من 0 إلى 25 مللي أمبير، مما يسمح للنظام بتقييم ظروف القياس عن بعد الزائدة عن النطاق أو أخطاء الانخفاض تحت المقياس التي تولدها أجهزة الإرسال الميدانية بدقة.
• عزل القناة إلى القناة وحماية الحلقة: يدمج كل مسار حلقة تيار حدودًا مستقلة للأخطاء تفرض معلمات عزل صارمة من قناة إلى قناة. تتحمل مصفوفة الحماية المدمجة حالات الشذوذ في الجهد المفتوح والدائرة القصيرة حتى 50 فولت، مما يضمن أن خطأ السلك المادي في حلقة معزولة لا ينشر الضرر عبر القنوات التشغيلية المجاورة أو يقلل من استقرار منطق اللوحة الخلفية للمضيف.

الأسئلة المتداولة

س: كيف تحمي البطاقة نفسها إذا تم تقصير كابل مستشعر ميداني عن طريق الخطأ إلى خط 24 فولت تيار مستمر؟

ج: تم تجهيز 05701-A-0145 بحماية مستمرة للحلقة النشطة. إذا أدخل خطأ أو اتصال متقاطع معلمات جهد زائد تصل إلى 50 فولت، فإن الحواجز الداخلية للحالة الصلبة تعزل تيار الاندفاع الزائد عن شبكات القياس الداخلية، مما يمنع التحميل الحراري الزائد على اللوحة.

س: هل حلقة الخرج المعزولة 24 فولت تيار مستمر مشتقة من البطاقة نفسها أم من مصادر ميدانية خارجية؟

ج: تحتوي الوحدة على مكونات تنظيم داخلية تولد خرجًا معزولًا 24 فولت تيار مستمر +/-5 % مصممًا لتشغيل أجهزة الإرسال الميدانية المتصلة 4-20 مللي أمبير مباشرةً. يلغي هذا التصميم الحاجة إلى كتل توزيع طاقة ميدانية إضافية، بافتراض أن إجمالي مقاومة الخط يظل أقل من عتبة 500 أوم.

إرشادات التركيب الميداني

• محاذاة تخطيط الهيكل، قيود الخلوص، والتثبيت الميكانيكي: قم بتوجيه بطاقة التحكم التي تزن 0.18 كجم على طول مسارات توجيه البطاقة المخصصة لوحدة الرف القياسية 05701. حرك الوحدة بالكامل إلى الخلف حتى تتماشى موصلات الحافة بشكل مربع مع مقبس واجهة اللوحة الخلفية الخلفية، وادفع بقوة حتى تنقر آليات القفل الأمامية بالكامل في التداخل الهيكلي.
• فصل الموصلات، قيود ممرات الأسلاك، وتأريض الدرع: قم بتوجيه جميع أزواج إشارة 4-20 مللي أمبير عبر صواني أسلاك ذات جهد منخفض مغلقة، مع الحفاظ على فصل واضح عن خطوط التيار المتردد أو كابلات محركات المحركات الثقيلة. قم بتوصيل أضفار درع كابل الأداة مباشرة بشريط التأريض المركزي للهيكل عند نقطة دخول الرف لتوجيه حقول الضوضاء الكهرومغناطيسية الخارجية مباشرة إلى قضيب التأريض النحاسي لخزانة التحكم الرئيسية.
