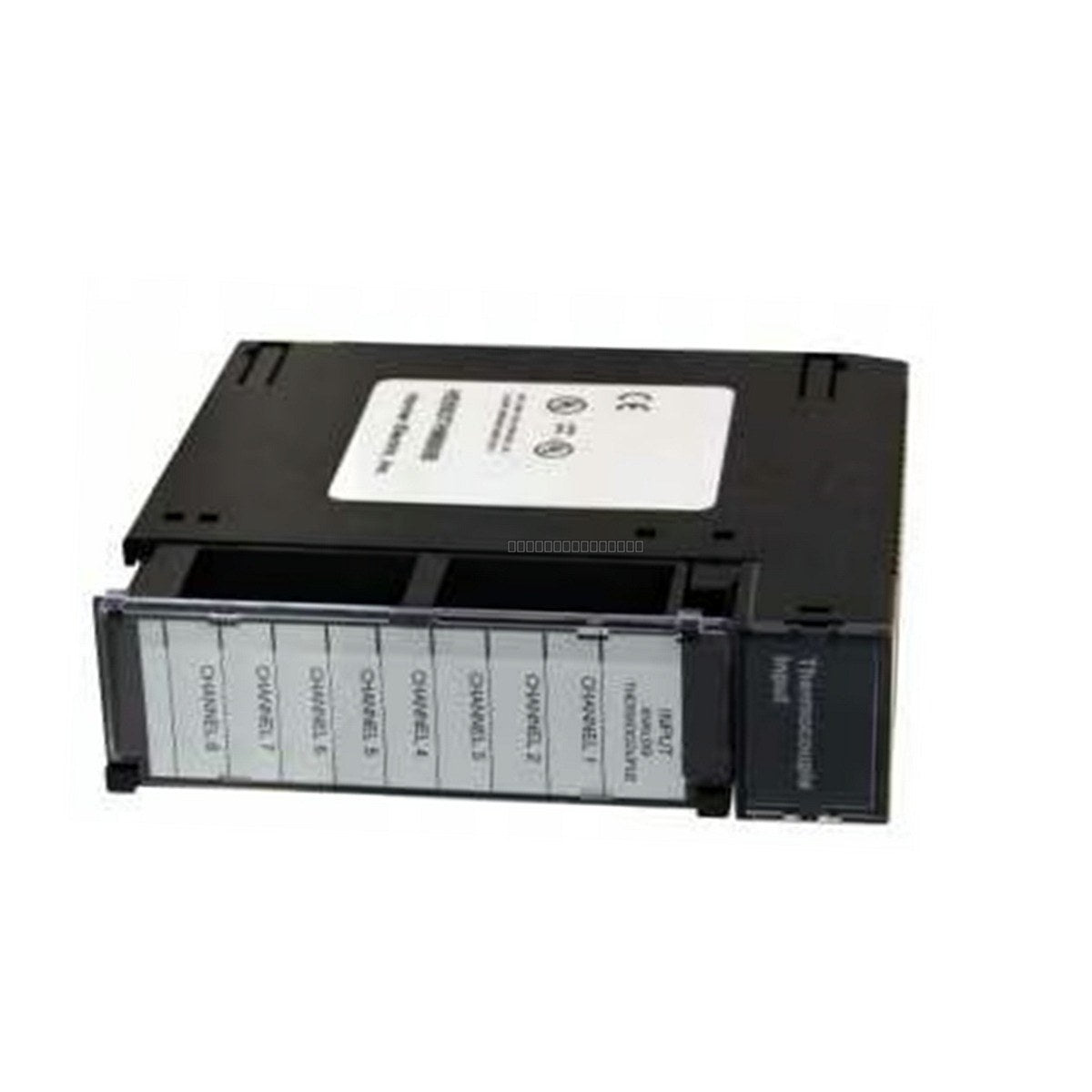

تعتبر وحدة General Electric HE693THM889 وحدة إدخال بمزدوج حراري (ثيرموكبل) عالية الأداء بثماني قنوات، مصممة للتكامل مع أنظمة التحكم المنطقي القابلة للبرمجة (PLC) من سلسلة 90-30. توفر هذه الوحدة إمكانيات دقيقة لمراقبة درجة الحرارة، وتدعم مجموعة واسعة من أنواع المزدوجات الحرارية لتناسب متطلبات التحكم في العمليات الصناعية المتنوعة.
الميزات
سعة إدخال 8 قنوات مزدوج حراري.
تدعم أنواع متعددة من المزدوجات الحرارية: J، K، N، T، E، R، و S.
مقاومة إدخال عالية (>20 ميغا أوم) لتقليل تحميل الإشارة.
زمن تحويل تناظري/رقمي سريع يبلغ 5 ميلي ثانية.
عزل جلفاني بين إشارات الجانب الميداني واللوحة الخلفية للتحكم المنطقي القابل للبرمجة (PLC) للتخفيف من حلقات الأرضي.
دقة 0.5 درجة مئوية لملاحظات العملية الدقيقة.
التطبيقات
مراقبة درجة الحرارة متعددة النقاط في أوعية التفاعل الكيميائية والصيدلانية.
التحكم في أفران معالجة الأغذية، والبسترة، ومراقبة المجسات الأسموزية.
ملاحظات درجة الحرارة في الوقت الحقيقي للأفران الصناعية، وخزانات التبريد، وخطوط المعالجة الحرارية.
التحكم في قسم التسخين لآلات حقن البلاستيك وآلات البثق.
تأكد من إيقاف تشغيل نظام التحكم المنطقي القابل للبرمجة (PLC) قبل إدخال أو إزالة الوحدة من الرف.
استخدم سلك تمديد مزدوج حراري محمي لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية.
حافظ على ممارسات التأريض المناسبة لمستشعرات المزدوجات الحرارية لمنع حلقات الأرضي، مع الاستفادة من ميزات العزل الجلفاني للوحدة.
تأكد من وجود تهوية كافية داخل العلبة للحفاظ على درجات الحرارة المحيطة ضمن نطاق التشغيل من 0 إلى 60 درجة مئوية.
تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي (ESD) لمنع تلف الدوائر الداخلية الحساسة.
الأسئلة الشائعة
ما هو HE693THM889؟
HE693THM889 هي وحدة إدخال مزدوج حراري مصممة لمنصة GE Series 90-30 PLC، وتستخدم لتحويل إشارات درجة الحرارة التناظرية إلى بيانات رقمية للتحكم في العمليات.
هل تتطلب هذه الوحدة طاقة خارجية؟
تستهلك الوحدة 70 مللي أمبير من اللوحة الخلفية بجهد 5 فولت تيار مستمر و 60 مللي أمبير من مصدر مرحل بجهد 24 فولت. تأكد من أن ميزانية مصدر الطاقة لرف Series 90-30 الخاص بك يمكن أن تستوعب هذه المتطلبات.
ما فائدة مقاومة الإدخال العالية؟
تضمن مقاومة الإدخال العالية (>20 ميغا أوم) أن الوحدة لا تحمل إشارة المزدوج الحراري، وهو أمر بالغ الأهمية للحفاظ على دقة القياس، خاصة عند استخدام أسلاك توصيل طويلة.
