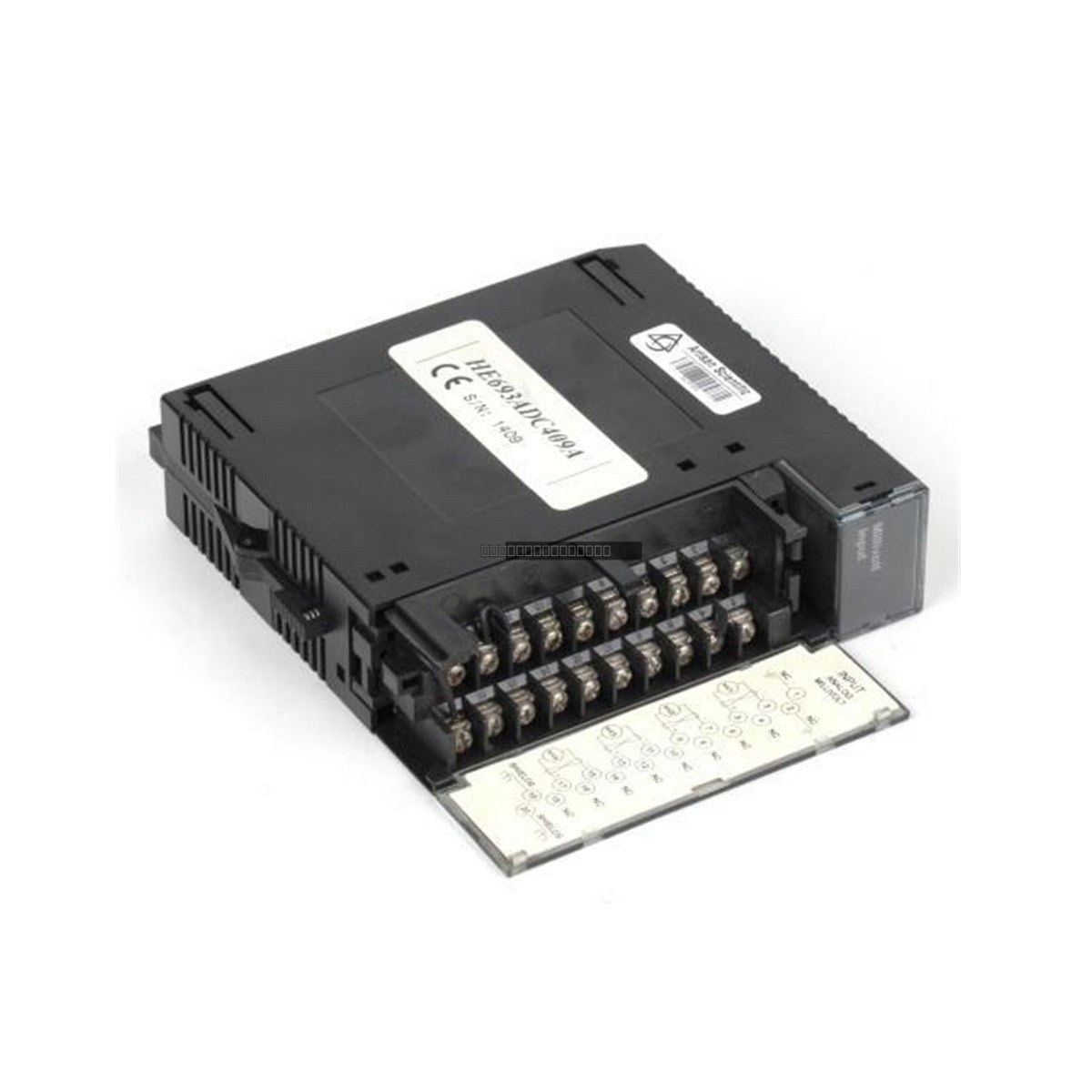

وحدة إدخال مليفولت GE FANUC HE693ADC409

وحدة HE693ADC409 هي وحدة إدخال بالمللي فولت عالية الدقة، مصممة للتكامل السلس مع أنظمة التحكم PLC. تتيح هذه الوحدة الاتصال المباشر بإشارات بمستوى المللي فولت—مثل مقاييس الإجهاد الجسرية وخلايا التحميل—مما يلغي الحاجة إلى محولات خارجية أو مكيفات إشارة. صُممت الوحدة للعمل في البيئات الصناعية الصعبة بما في ذلك أتمتة العمليات، وأنظمة الوزن، والتصنيع، وتقوم بتحويل تناظري إلى رقمي عالي السرعة بدقة 14 بت. تتميز الوحدة بتصفية رقمية مدمجة للحفاظ على سلامة الإشارة في البيئات ذات الضوضاء الكهربائية، مما يقلل بشكل كبير من أخطاء الأجهزة ويمنع تعطل النظام المكلف.

معالجة الإشارة وتكوين الأجهزة

تعمل الوحدة من خلال أربع قنوات مستقلة، كل منها قادر على نطاقات إدخال قابلة للتكوين عند +/- 25 مللي فولت تيار مستمر، +/- 50 مللي فولت تيار مستمر، أو +/- 100 مللي فولت تيار مستمر. يتم التكوين مباشرة عبر البرامج أو مبرمج محمول باليد، مما يسمح بالنشر السريع. داخليًا، يستخدم الجهاز محول A/D مدمجًا لضمان رفض الضوضاء العالي. تدعم البنية نطاقًا واسعًا من الوضع المشترك يبلغ +/- 12 فولت تيار مستمر، مما يضمن الاستقرار أثناء قياس الإشارة التفاضلية. يتم إدارة الاتصال من خلال شريط طرفي قابل للإزالة في الموقع مكون من 20 دبوسًا، مما يبسط الصيانة ويضمن استبدال الوحدة بسرعة دون الحاجة إلى فصل الأسلاك الميدانية الدائمة.

الميزات

• أربع قنوات إدخال مستقلة وقابلة للتكوين برمجيًا.
• تحويل تناظري إلى رقمي عالي الدقة 14 بت.
• تصفية رقمية مدمجة لرفض الضوضاء بشكل فائق في البيئات الصناعية.
• واجهة مباشرة لأجهزة الاستشعار ذات المستوى المنخفض مثل خلايا التحميل ومقاييس الإجهاد.
• كتلة طرفية قابلة للإزالة في الموقع للصيانة الفعالة وإدارة الأسلاك.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل طاقة رف PLC قبل إدخال الوحدة أو إزالتها.
• استخدم كابلات زوجية ملتفة ومحمية لجميع مدخلات إشارة المللي فولت لتقليل التداخل الكهرومغناطيسي.
• قم بتأريض دروع الكابلات عند طرف المصدر لمنع حلقات التأريض.
• تأكد من أن كتلة الأطراف مثبتة بإحكام ومقفل في مبيت الوحدة.
• حافظ على التهوية المناسبة داخل الغلاف لضمان عمل الوحدة ضمن نطاق درجة حرارة 0 إلى 60 درجة مئوية.
• تجنب توجيه كابلات الإشارة بالتوازي مع خطوط الطاقة المترددة عالية الجهد.

الأسئلة الشائعة

ما نوع أجهزة الاستشعار التي يمكن توصيلها بـ HE693ADC409؟

صُممت هذه الوحدة خصيصًا لإشارات المللي فولت منخفضة المستوى، مما يجعلها مثالية للاتصال المباشر بمقاييس الإجهاد، وخلايا التحميل، ومحولات النوع الجسري الأخرى دون الحاجة إلى تكييف إشارة خارجي.

كيف يتم تكوين الوحدة؟

يتم تكوين الوحدة عبر البرامج أو مبرمج محمول باليد متوافق، مما يتيح سهولة اختيار نطاقات الإدخال ومعلمات التشغيل.

هل تتطلب الوحدة طاقة خارجية؟

تستمد الوحدة طاقة تشغيلها مباشرة من اللوحة الخلفية لـ PLC (100 مللي أمبير عند 5 فولت تيار مستمر).
