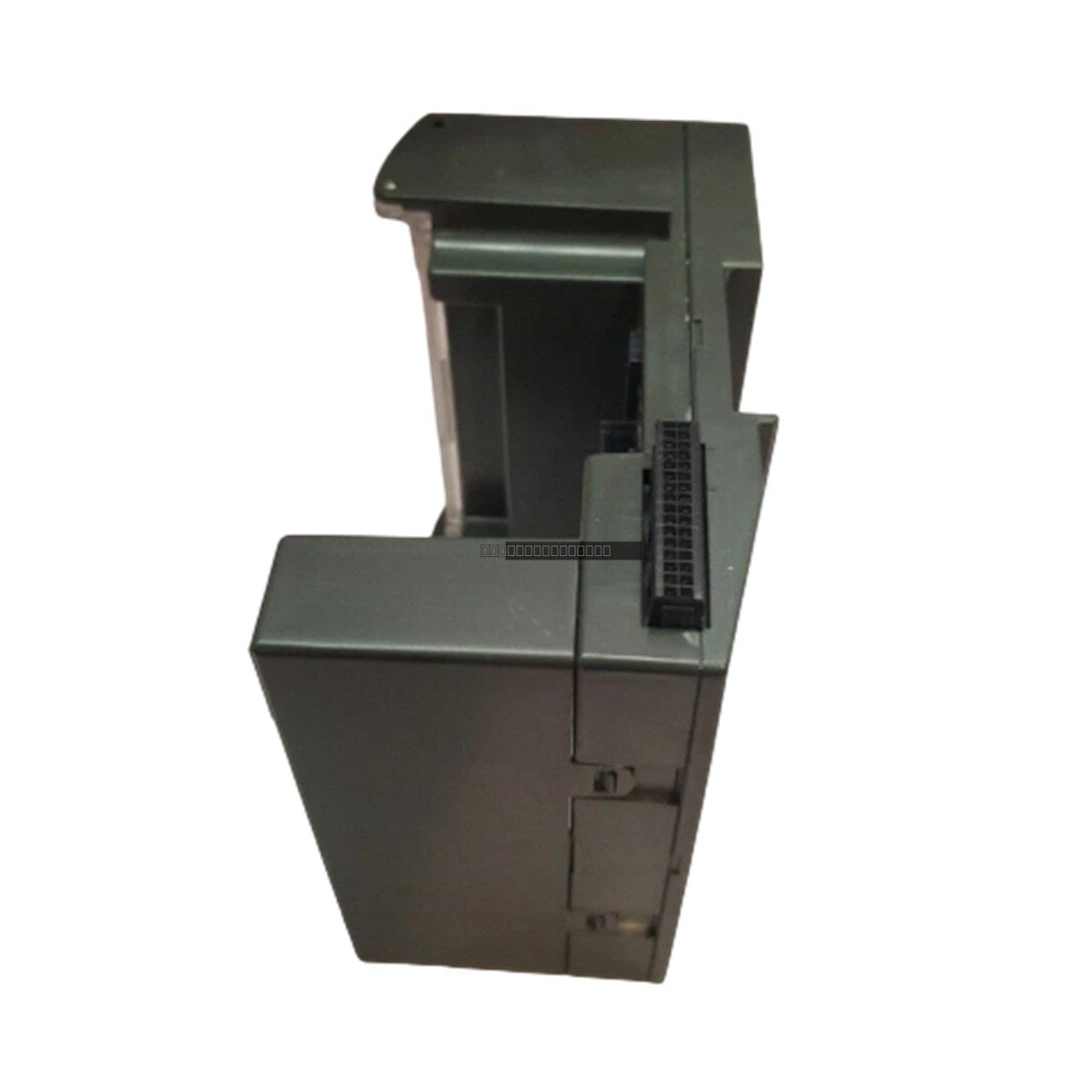

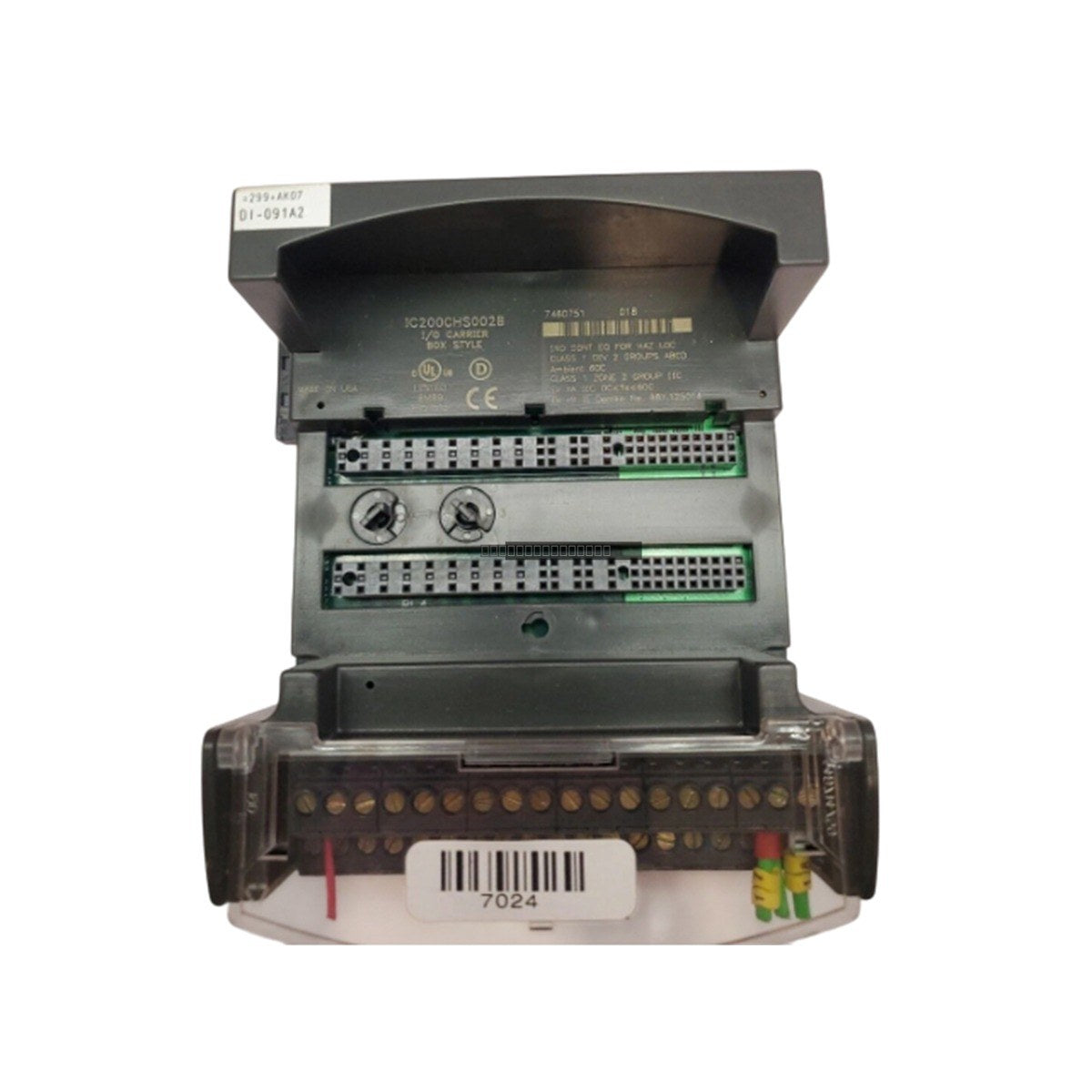

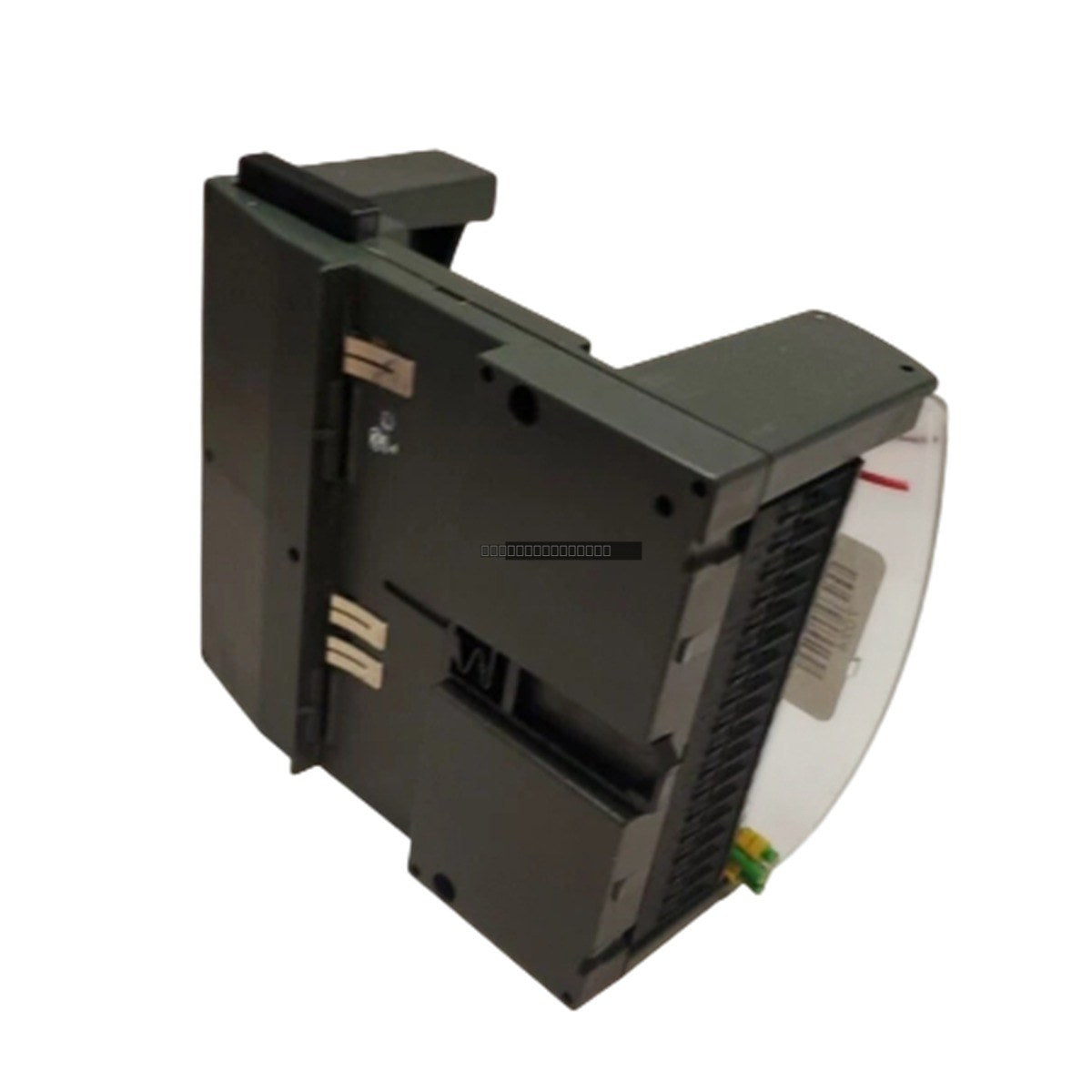

إن General Electric IC200CHS002D هو حامل إدخال/إخراج على شكل صندوق مصمم لسلسلة وحدات التحكم المنطقية القابلة للبرمجة (PLC) VersaMax. يوفر هذا الحامل الواجهة المادية اللازمة ونقاط التوصيل الكهربائية لتركيب وتوصيل وحدات الإدخال/الإخراج VersaMax، مما يسهل توزيع الإشارة الموثوق به وإدارة الطاقة داخل نظام التشغيل الآلي الصناعي.
الميزات
تصميم طرفي متكامل لأسلاك ميدانية فعالة.
يدعم 36 طرفًا على شكل صندوق لتكوينات الإدخال/الإخراج عالية الكثافة.
مصمم للتركيب على سكة DIN القياسية في اتجاهات أفقية.
مصنف للتشغيل حتى 264 فولت تيار متردد مع حماية من الجهد العابر حتى 300 فولت تيار متردد.
يدعم تصنيف تيار نقطة واحدة يبلغ 2 أمبير وسعة تيار إجمالي للقطاع تبلغ 8 أمبير.
المواصفات الفنية
النموذج
IC200CHS002D
السلسلة
VersaMax
عدد الأطراف
36
تصنيف الجهد
0-264 فولت تيار متردد
الجهد العابر
300 فولت تيار متردد
التيار لكل نقطة
2 أمبير
تصنيف تيار القطاع
8 أمبير
التركيب
سكة DIN (أفقي)
حجم السلك المتوافق
AWG 14-22 (أحادي)، AWG 18 (مزدوج)
إرشادات التركيب
تأكد من أن سكة DIN مثبتة بإحكام ومؤرضة قبل تركيب الحامل.
حافظ على مسافة خلوص لا تقل عن 2 بوصة (5.1 سم) في الأعلى والأسفل، و 1 بوصة (2.54 سم) على الجانبين لضمان التهوية الكافية وسهولة الوصول.
تحقق من فصل الطاقة عن النظام قبل إدخال أو إزالة أي وحدات إدخال/إخراج من الحامل.
استخدم مقاييس الأسلاك المناسبة (AWG 14-22) وتأكد من إحكام الأطراف وفقًا لعزم الدوران المحدد لمنع الوصلات الرخوة وتداخل الإشارة.
وجه كابلات الإشارة بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI) للحفاظ على سلامة الإشارة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ IC200CHS002D؟
يعمل IC200CHS002D كحامل أساسي لوحدات الإدخال/الإخراج VersaMax، ويوفر سطح التركيب الميكانيكي وكتل الأطراف الكهربائية المطلوبة لتوصيل الأجهزة الميدانية بنظام PLC.
هل يمكن تركيب هذا الحامل عموديًا؟
تم تصميم IC200CHS002D للتركيب الأفقي. يرجى الرجوع إلى وثائق نظام VersaMax للحصول على متطلبات التخفيض المحددة إذا كانت هناك حاجة إلى اتجاهات بديلة.
ما هو أقصى حجم سلك مدعوم بواسطة الأطراف؟
تدعم الأطراف توصيلات الأسلاك الفردية من AWG 14 إلى AWG 22، أو توصيلات الأسلاك المزدوجة باستخدام سلك AWG 18.
