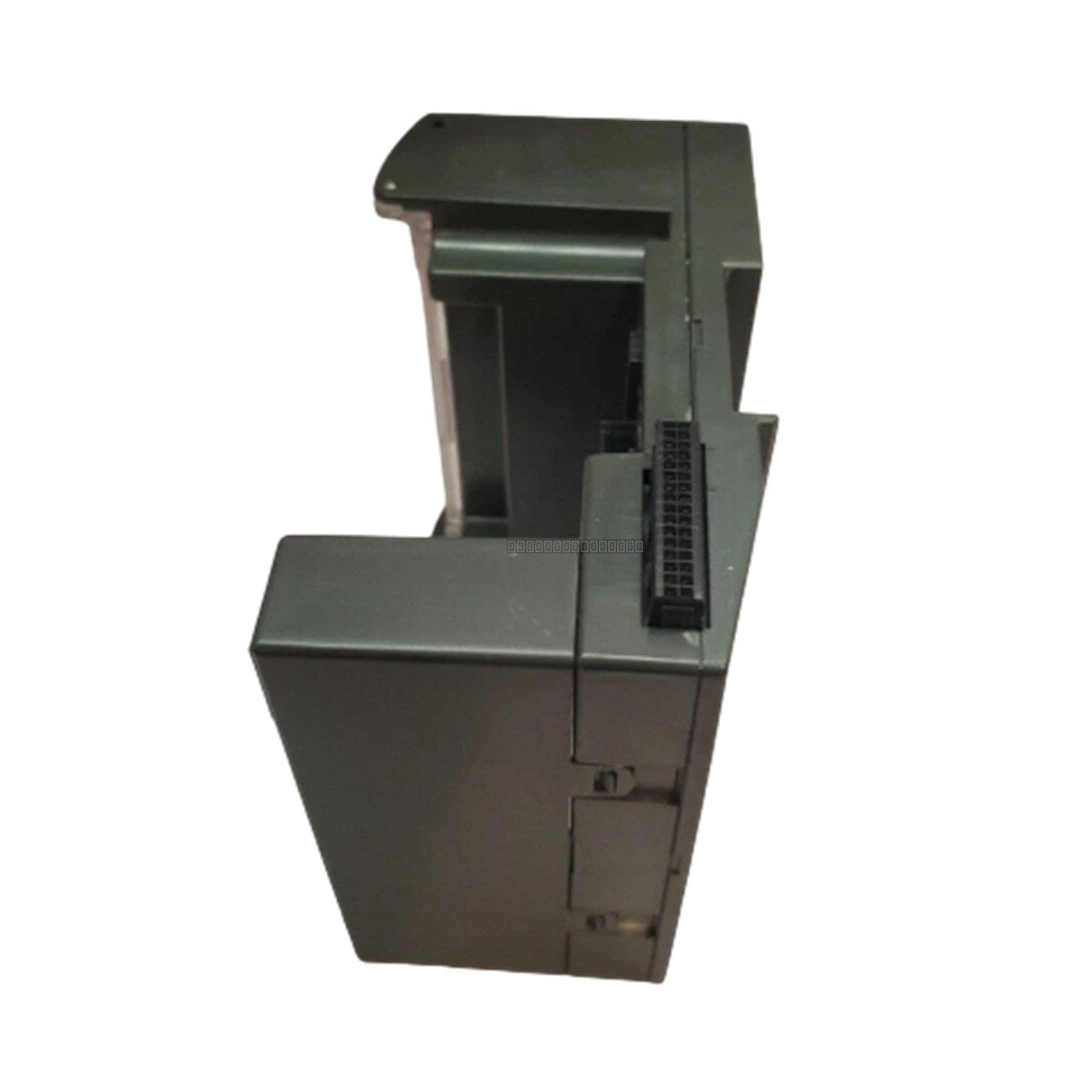

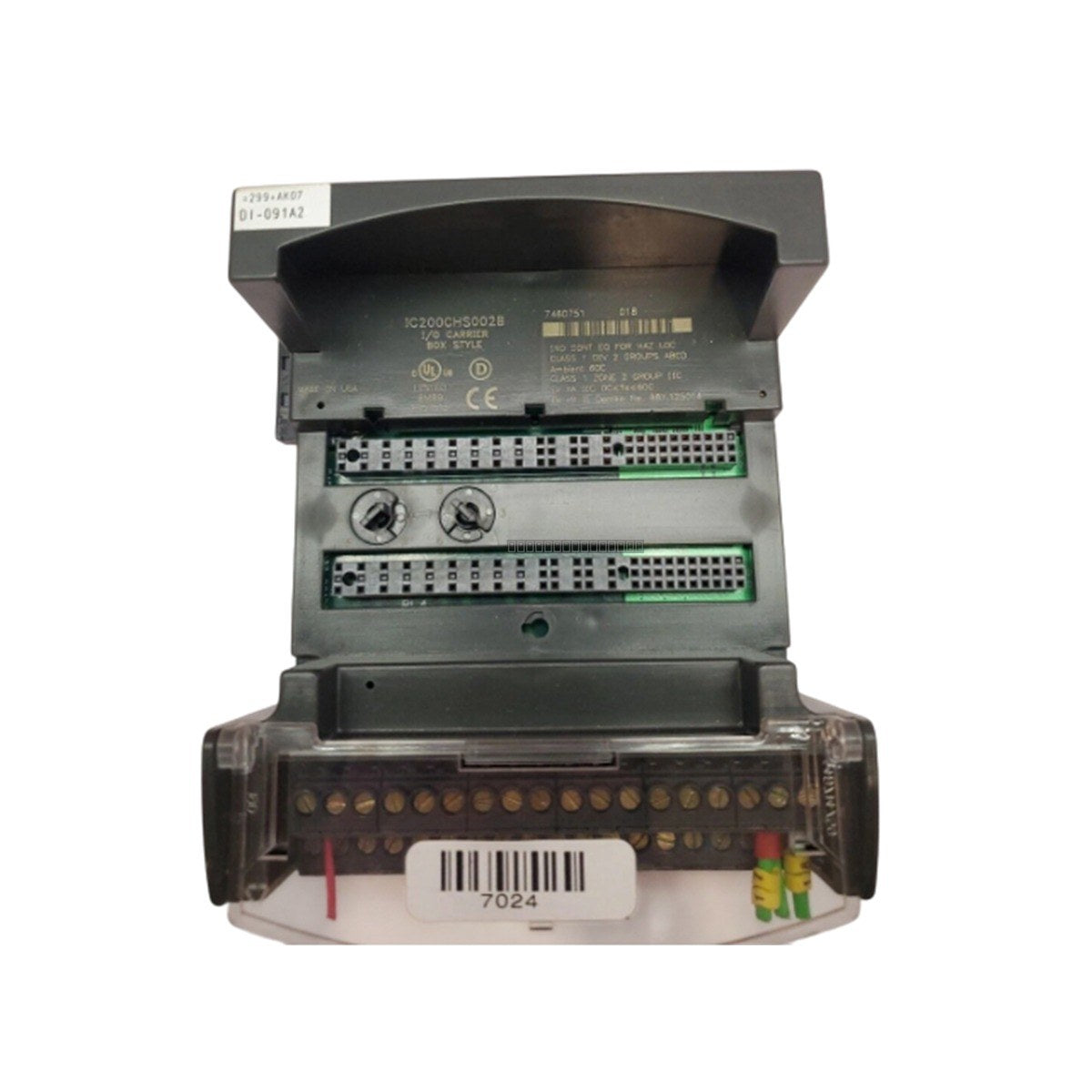

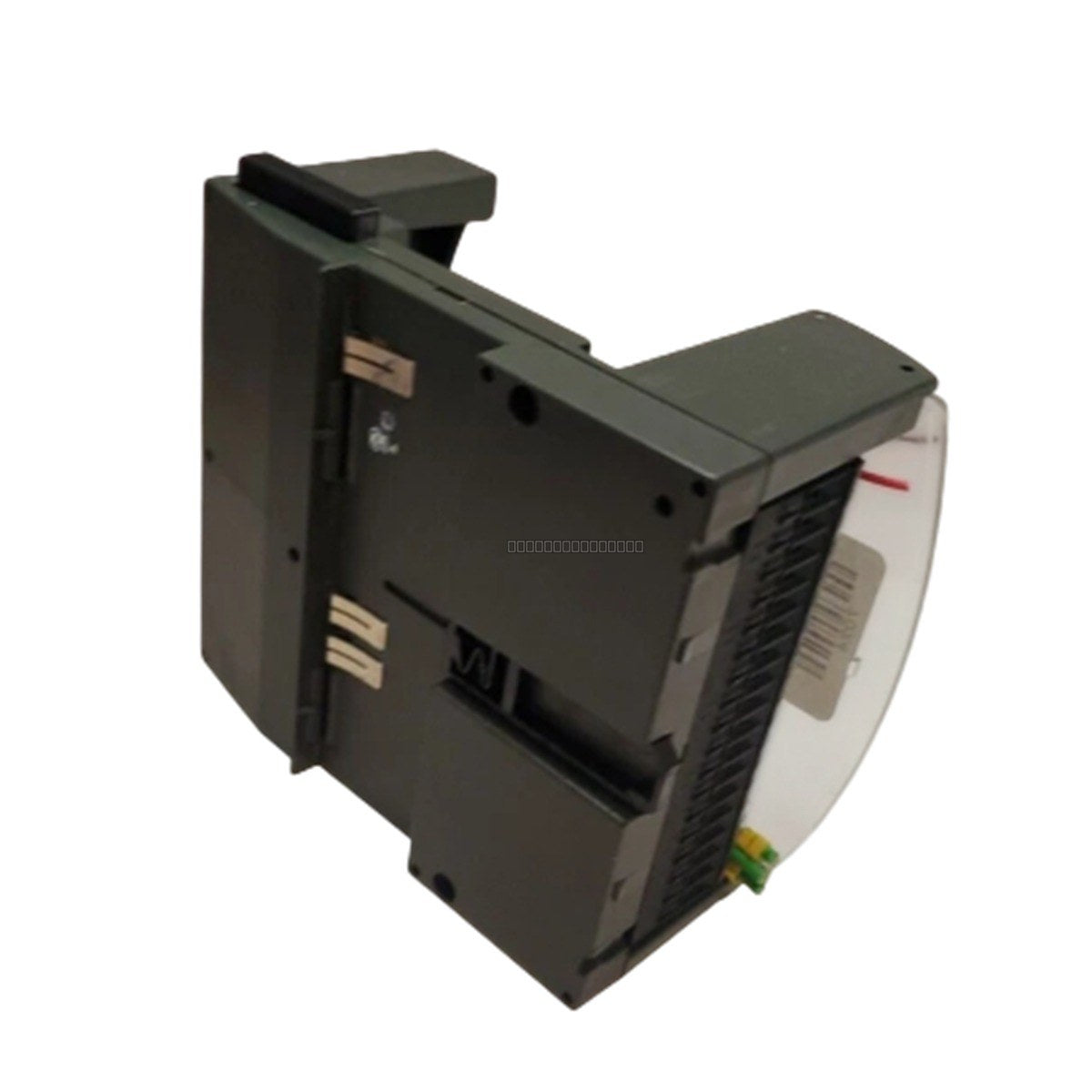

إن IC200CHS002B من General Electric هو حامل إدخال/إخراج على شكل صندوق مصمم لنظام PLC من نوع VersaMax. يوفر هذا الحامل التركيب المادي الضروري والواجهة الكهربائية لوحدات الإدخال/الإخراج VersaMax، مما يسهل توصيلات الأسلاك الميدانية الموثوقة في بيئات الأتمتة الصناعية. ويتميز بتصميم كتلة طرفية متكاملة، مما يسمح بالاتصال المباشر للأجهزة الميدانية بوحدات الإدخال/الإخراج.
الميزات
مصمم لوحدات الإدخال/الإخراج VersaMax
تكوين طرفي على شكل صندوق مع 36 طرفًا
يدعم الفولتية الميدانية حتى 264 فولت تيار متردد
إنهاء ميداني متكامل لتبسيط الأسلاك
قابل للتركيب على سكة DIN في حاويات صناعية قياسية
يدعم تصنيف تيار يصل إلى 2 أمبير لكل نقطة
المواصفات الفنية
الطراز
IC200CHS002B
نوع المنتج
حامل إدخال/إخراج على شكل صندوق
عدد الأطراف
36
تصنيف الجهد
0-264 فولت تيار متردد
تصنيف الجهد العابر
حتى 300 فولت تيار متردد
التيار لكل نقطة
2 أمبير
تيار جزء الأرض/الطاقة
8 أمبير
التركيب
سكة DIN (أفقية)
حجم السلك المتوافق
AWG #14 إلى #22 (فردي)؛ AWG #18 (سلكين)
إرشادات التثبيت
تأكد من فصل الطاقة عن النظام قبل تثبيت أو إزالة الحامل أو أي وحدات إدخال/إخراج متصلة.
ركب الحامل على سكة DIN قياسية في اتجاه أفقي.
حافظ على خلوص مناسب للتهوية والصيانة: 2 بوصة (5.1 سم) في الأعلى والأسفل، و 1 بوصة (2.54 سم) على الجانبين.
استخدم مقاييس الأسلاك المناسبة (AWG #14 إلى #22) لضمان توصيلات آمنة ومنع السخونة الزائدة.
اتبع ممارسات ESD (التفريغ الكهروستاتيكي) القياسية عند التعامل مع الوحدة لمنع تلف المكونات الإلكترونية الداخلية.
تأكد من توجيه جميع أسلاك المجال وتأمينها بشكل صحيح لتقليل الإجهاد الميكانيكي على الأطراف.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لـ IC200CHS002B؟
يعمل IC200CHS002B كحامل أساسي لوحدات الإدخال/الإخراج VersaMax، ويوفر الدعم الميكانيكي ونقاط التوصيل الكهربائية المطلوبة لتوصيل المستشعرات والمشغلات الميدانية بنظام PLC.
هل يمكن استخدام هذا الحامل مع وحدات غير VersaMax؟
لا، هذا الحامل مصمم خصيصًا لسلسلة General Electric VersaMax وهو غير متوافق مع عائلات وحدات الإدخال/الإخراج PLC الأخرى.
