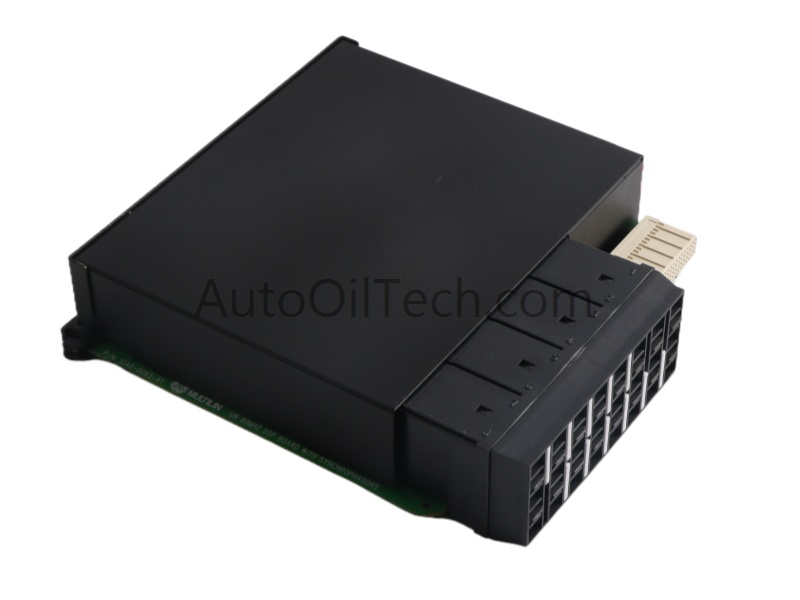

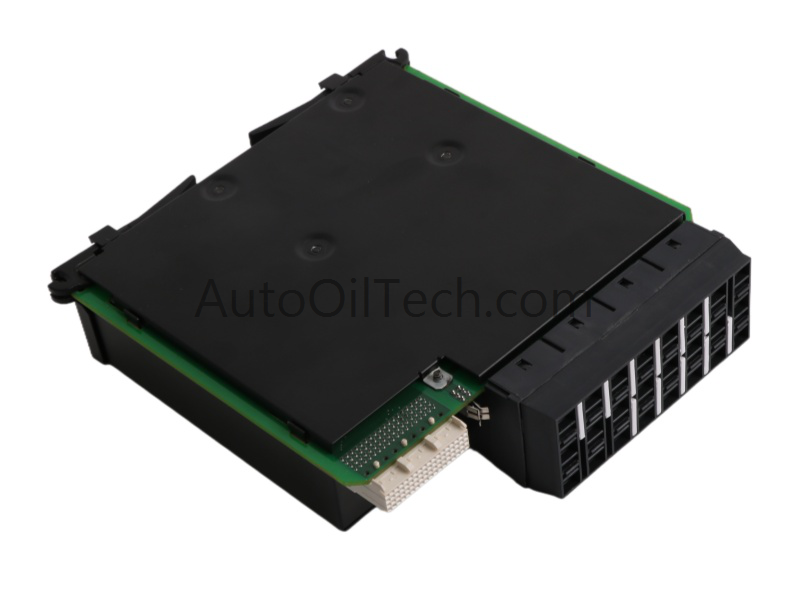

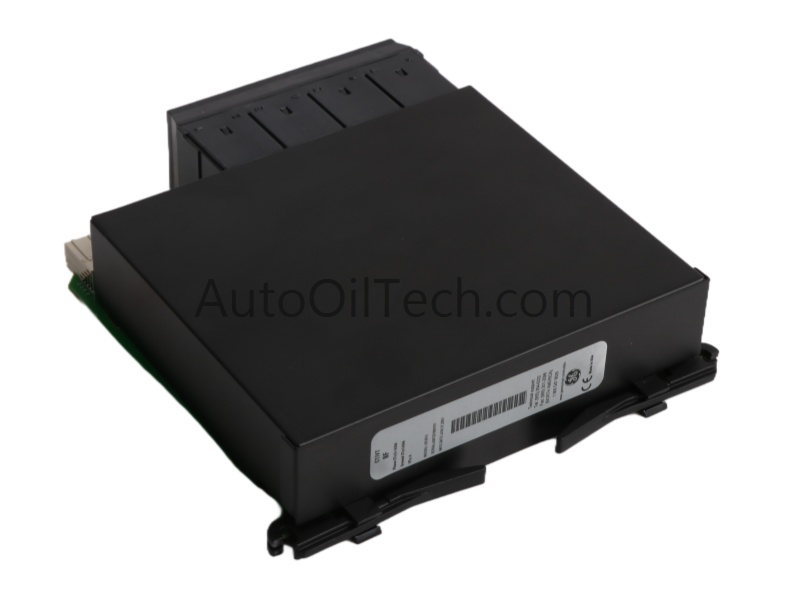

وحدة ترحيل UR8FV من جنرال إلكتريك

وصف المنتج

وحدة الترحيل UR8FV من سلسلة Multilin UR من جنرال إلكتريك هي وحدة إدخال دقيقة لمحولات التيار/الجهد، مصممة خصيصًا للمراقبة والحماية المتقدمة في أنظمة الطاقة الصناعية وأنظمة المرافق العامة. صُممت هذه الوحدة لتتكامل بسلاسة مع مرحلات GE Multilin العالمية، وتوفر إمكانية الحصول على إشارات التيار والجهد التناظرية بشكل موثوق، مما يضمن مراقبة دقيقة للنظام واكتشاف الأعطال.

المواصفات الفنية الرئيسية

• الموديل: UR8FV

• النوع: وحدة ترحيل التيار/الجهد

• المدخلات المدعومة:

  • مدخلات محول التيار ثلاثي الأطوار (1 أمبير/5 أمبير)

  • مدخل واحد لتوصيل التيار الأرضي (1 أمبير/5 أمبير)

  • مدخل VT رباعي الأطراف

• دقة القياس:

  • التيار: ±0.5% من النطاق الكامل

  • الجهد: ±0.2% من النطاق الكامل

• نطاق التردد: 45-65 هرتز

• النطاقات المتوافقة:

  • التصوير المقطعي المحوسب: 1A أو 5A

  • الجهد الكهربائي: 115 فولت، 230 فولت، 460 فولت، 575 فولت

• سعة الإشارة التناظرية: حتى 24 إشارة CT/VT

• حماية من الأعطال الأرضية: دعم حساس لإدخالات التأريض للأنظمة ذات المعاوقة العالية

• التصميم: تصميم صغير الحجم ومتين لضمان موثوقية طويلة الأمد

• المواصفات الفيزيائية:

  • الأبعاد: 8.2 × 12.2 × 6 سم

  • الوزن: 0.36 كجم

• رمز النظام المنسق: 8537101190

• المنشأ: الولايات المتحدة الأمريكية

• الحالة: جديد تماماً

• التوفر: متوفر في المخزون

سيناريوهات التطبيق

• مراقبة خطوط الطاقة الكهربائية المترددة في المصانع الصناعية ومحطات التحويل الكهربائية.

• الكشف عن الأعطال الأرضية في الأنظمة المؤرضة ذات المعاوقة العالية

• ترقية أو استبدال وحدات محولات التيار/محولات الجهد القديمة في أنظمة الترحيل GE Multilin

• القياس الدقيق للحماية والتحكم في شبكات الطاقة الموزعة

التعليمات

س: ما هي نطاقات CT و VT التي يدعمها UR8FV؟ ج: تدعم مدخلات CT تيار 1 أمبير أو 5 أمبير، بينما تدعم مدخلات VT جهد 115 فولت، أو 230 فولت، أو 460 فولت، أو 575 فولت.

س: ما مدى دقة القياسات؟ ج: ±0.5% من النطاق الكامل للتيار و ±0.2% من النطاق الكامل للجهد.

س: هل يمكن استخدام جهاز UR8FV للحماية من الأعطال الأرضية؟ ج: نعم، فهو يدعم المدخلات الأرضية الحساسة للكشف الدقيق عن الأعطال.
